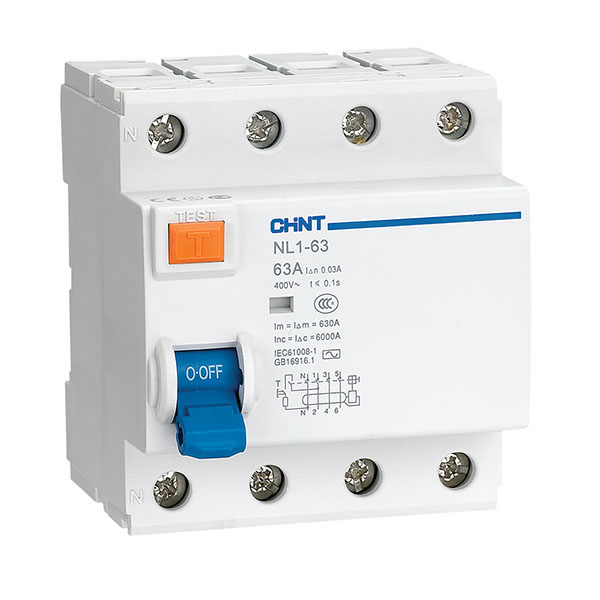

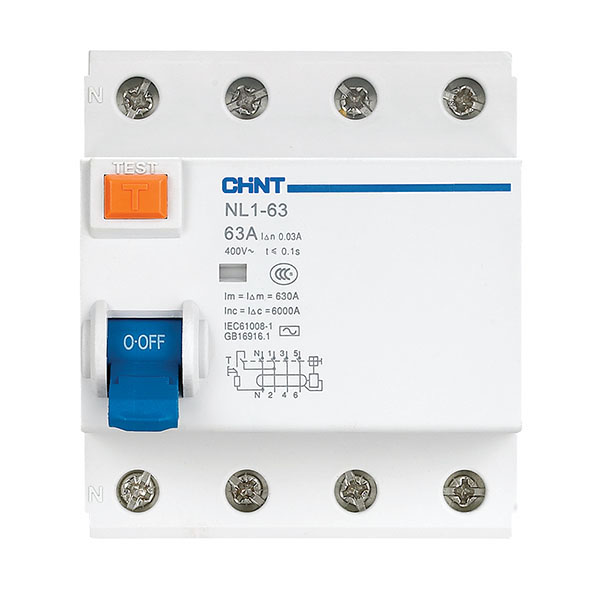

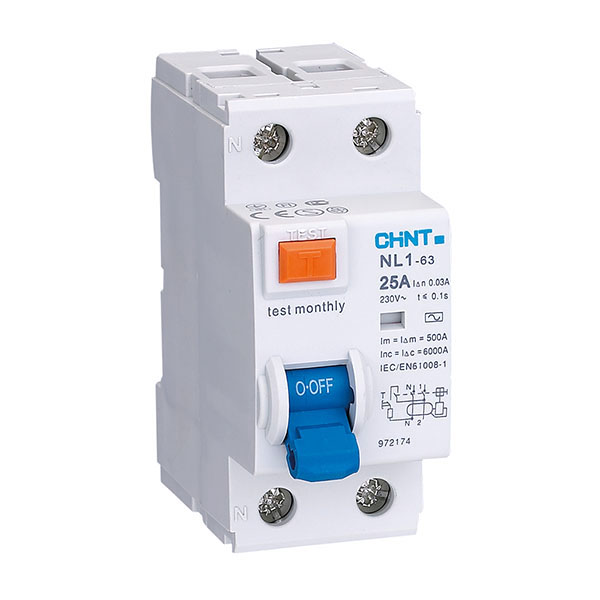

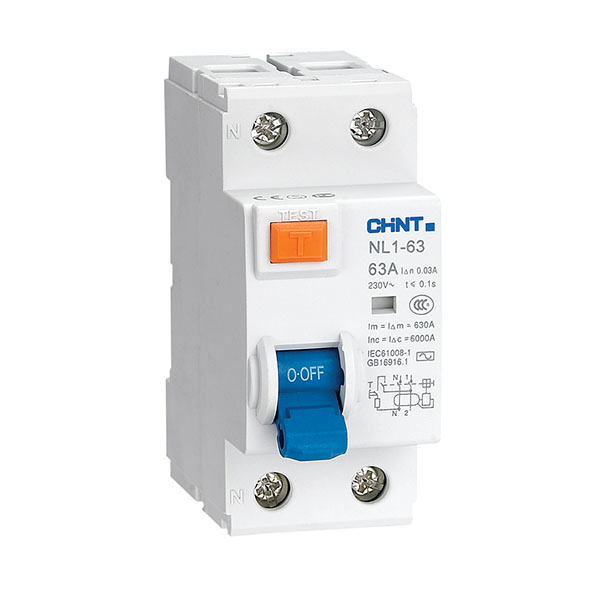

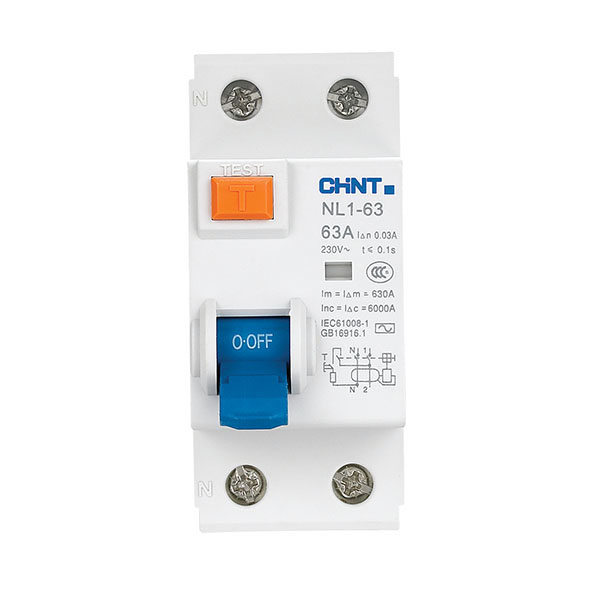

Выключатели дифференциальные CHINT Electric серии NL1 являются качественными и недорогими устройствами дифференциальной защиты. Автомат дифференциальный CHINT, так называемый автоматический выключатель с дифференциальной защитой, есть не что иное, как электрический автоматический выключатель и УЗО, совмещенные в одном корпусе. Подобные автоматы применяются в электрических сетях с номинальным напряжением 220 В и частотой 50/60 Гц. Дифференциальный автомат защиты распознает как токи перегрузки или короткого замыкания, так и токи утечки. Устройство дифференциальной защиты способно выполнять две функции:
- защита человека от поражения электрическим током при непреднамеренном прикосновении к токоведущим частям электроприбора, а также при утечке электрического тока. В этом случае, автомат дифференциальный выполняет функции УЗО;
- защиту электросети от тока перегрузок или короткого замыкания. При этом выполняется функция автоматического выключателя.
Рекомендуется подбирать дифференциальный автомат защиты под конкретное оборудование, например, под холодильник, посудомоечную или стиральную машину. В быту используются устройства дифференциальной защиты с характеристиками b и c. Для защиты человека устанавливаются дифференциальные автоматы защиты с уставками срабатывания 30 и 100 мА. Для защиты помещений от пожара устанавливаются автоматы дифференциальные с уставкой срабатывания 300 мА. Автоматы дифференциальные CHINT представлены в двух типах: АС - для защиты только от синусоидальных переменных токов утечки, и А - для защиты как от синусоидальных, так и от пульсирующих постоянных токов утечки.
Автоматы дифференциальные CHINT Electric серии NL1 представлены обоими типами АС и A, а также присутствует отключение с выдержкой G и отключение "селективный" типа S.
Основные технические характеристики выключателей дифференциальных CHINT Electric серии NL1
Номинальное напряжение изоляции Ui, В | 500 |
Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ |
6 |
Номинальное напряжение Ue, В |
230/400 |
Номинальная частота, Гц | 50/60 |
Номинальный ток In, А | 25...100 |
Количество полюсов | 2, 4 |
Тип (AC- пер. ток, A-пер. и пульс. пост. ток) | AC, A, AC-G, A-G, AC-S |
Номинальный отключающий дифференциальный ток I∆n | 0.03, 0.1, 0.3 |
Номинальный дифференциальный ток отключения и включения I∆m, A |
500(In=25A/40A), 1000(In=80A/100A), 630(In=63A) |
Номинальная отключающая способность короткого замыкания Icn, кА |
6(NL1-63)/ 10(NL1-100) |
Время отключения менее I∆n, с |
10-300(G тип) 150-500(S тип) |
Электрическая износостойкость | 2000 |
Механическая износостойкость | 2000 |
Индикатор дифференциального тока | да |
Степень защиты | IP20 |
Рабочая температура, °С | -25...+40 |
Температура хранения, °С | -25...+70 |
Таблица для выбора выключателя дифференциального CHINT Electric серии NL1 по артикулу
Выключатели дифференциальные NL1, тип AC
Номинальный ток In |
Номинальный отключающий дифф. ток I∆n |
2-полюсный |
4-полюсный |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | ||
25A |
30mA |
NL1-63 2P 25A 30mA тип AC |
200212 |
NL1-63 4P 25A 30mA тип AC |
200223 |
40A |
30mA |
NL1-63 2P 40A 30mA тип AC |
200213 |
NL1-63 4P 40A 30mA тип AC |
200224 |
63A |
30mA |
NL1-63 2P 63A 30mA тип AC |
200214 |
NL1-63 4P 63A 30mA тип AC |
200225 |
25A |
100mA |
NL1-63 2P 25A 100mA тип AC |
200377 |
NL1-63 4P 25A 100mA тип AC |
200386 |
40A |
100mA |
NL1-63 2P 40A 100mA тип AC |
200378 |
NL1-63 4P 40A 100mA тип AC |
200387 |
63A |
100mA |
NL1-63 2P 63A 100mA тип AC |
200379 |
NL1-63 4P 63A 100mA тип AC |
200388 |
25A |
300mA |
NL1-63 2P 25A 300mA тип AC |
200218 |
NL1-63 4P 25A 300mA тип AC |
200229 |
40A |
300mA |
NL1-63 2P 40A 300mA тип AC |
200219 |
NL1-63 4P 40A 300mA тип AC |
200230 |
63A |
300mA |
NL1-63 2P 63A 300mA тип AC |
200220 |
NL1-63 4P 63A 300mA тип AC |
200231 |
Выключатели дифференциальные NL1, дифф. ток 10mA
Тип |
Номинальный отключающий дифф. ток I∆n |
Icn=6kA, 16A |
Icn=10kA, 16A |
||
Типовое обозначение | Артикул | Типовое обозначение | Артикул | ||
AC |
10mA |
NL1-63 6kA 2P 16A 10mA тип AC |
200823 |
NL1-63 10kA 2P 16A 10mA тип AC |
200825 |
A |
10mA |
NL1-63 6kA 2P 16A 10mA тип A |
200824 |
NL1-63 10kA 2P 16A 10mA тип A |
200826 |
Выключатели дифференциальные NL1, тип AC-S (селективные)
Номинальный ток In |
Номинальный отключающий дифф. ток I∆n |
2-полюсный |
4-полюсный |
||
Типовое обозначение | Артикул | Типовое обозначение | Артикул | ||
63A |
100mA |
NL1-100 2P 63A 100mA тип AC-S |
200420 |
NL1-100 4P 63A 100mA тип AC-S |
200429 |
80A |
100mA |
NL1-100 2P 80A 100mA тип AC-S |
200421 |
NL1-100 4P 80A 100mA тип AC-S |
200430 |
100A |
100mA |
NL1-100 2P 100A 100mA тип AC-S |
200422 |
NL1-100 4P 100A 100mA тип AC-S |
200431 |
63A |
300mA |
NL1-100 2P 63A 300mA тип AC-S |
200426 |
NL1-100 4P 63A 300mA тип AC-S |
200423 |
80A |
300mA |
NL1-100 2P 80A 300mA тип AC-S |
200427 |
NL1-100 4P 80A 300mA тип AC-S |
200424 |
100A |
300mA |
NL1-100 2P 100A 300mA тип AC-S |
200428 |
NL1-100 4P 100A 300mA тип AC-S |
200425 |
