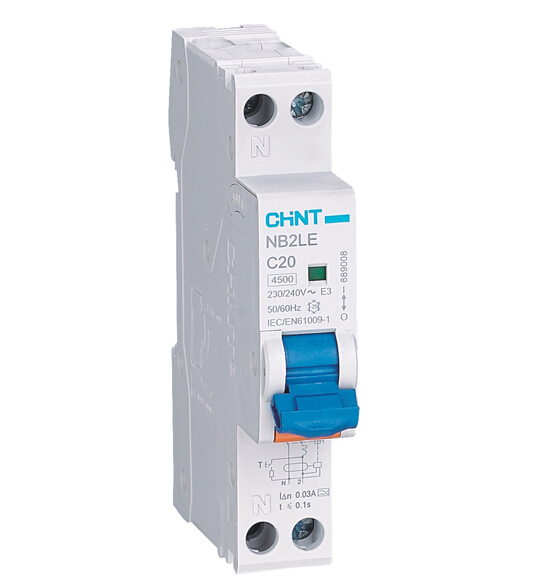

Автоматы дифференциальные CHINT Electric серии NB2LE являются качественными и недорогими устройствами дифференциальной защиты. Автомат дифференциальный CHINT, так называемый автоматический выключатель с дифференциальной защитой, есть не что иное, как электрический автоматический выключатель и УЗО, совмещенные в одном корпусе. Подобные автоматы применяются в электрических сетях с номинальным напряжением 220 В и частотой 50/60 Гц. Дифференциальный автомат защиты распознает как токи перегрузки или короткого замыкания, так и токи утечки. Устройство дифференциальной защиты способно выполнять две функции:
- защита человека от поражения электрическим током при непреднамеренном прикосновении к токоведущим частям электроприбора, а также при утечке электрического тока. В этом случае, автомат дифференциальный выполняет функции УЗО;
- защиту электросети от тока перегрузок или короткого замыкания. При этом выполняется функция автоматического выключателя.
Рекомендуется подбирать дифференциальный автомат защиты под конкретное оборудование, например, под холодильник, посудомоечную или стиральную машину. В быту используются устройства дифференциальной защиты с характеристиками b и c. Для защиты человека устанавливаются дифференциальные автоматы защиты с уставками срабатывания 30 и 100 мА. Для защиты помещений от пожара устанавливаются автоматы дифференциальные с уставкой срабатывания 300 мА. Автоматы дифференциальные CHINT представлены в двух типах: АС - для защиты только от синусоидальных переменных токов утечки, и А - для защиты как от синусоидальных, так и от пульсирующих постоянных токов утечки.
Автоматы дифференциальные CHINT Electric серии NB2LE представлены двумя электронными типами АС и А с характеристикой срабатывания c и с номинальным отключающим дифференциальным током 30 mA.
Основные технические характеристики автоматов дифференциальных CHINT Electric серии NB2LE
Номинальное напряжение изоляции Ui, В | 300 |
Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ |
4 |
Номинальное напряжение Ue, В |
230 |
Номинальная частота, Гц | 50/60 |
Номинальный ток In, А | 6...25 |
Количество полюсов | 1P+N |
Тип (AC- пер. ток, A-пер. и пульс. пост. ток) | AC, А |
Номинальный отключающий дифференциальный ток I∆n | 0.03 |
Номинальный дифференциальный ток отключения и включения I∆m, A |
500 |
Характеристики срабатывания электромагнитного расцепителя |
С |
Номинальная отключающая способность короткого замыкания Icn, кА |
4.5 |
Время отключения менее I∆n, с |
≤0.1 |
Электрическая износостойкость | 4000 |
Механическая износостойкость | 20000 |
Индикатор дифференциального тока | да |
Степень защиты | IP20 |
Рабочая температура, °С | -25...+40 |
Температура хранения, °С | -25...+70 |
Автоматы дифференциальные NB2LE, электронные типы AC и A , характеристика C
Номинальный ток In |
Номинальный отключающий дифф. ток I∆n |
Электронный тип AC |
Электронный тип A |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
||
6A |
30mA |
NB2LE 1P+N C6 30mA типAC |
689000 |
NB2LE 1P+N C6 30mA типA |
689005 |
10A |
30mA |
NB2LE 1P+N C10 30mA типAC |
689001 |
NB2LE 1P+N C10 30mA типA |
689006 |
16A |
30mA |
NB2LE 1P+N C16 30mA типAC |
689002 |
NB2LE 1P+N C16 30mA типA |
689007 |
20A |
30mA |
NB2LE 1P+N C20 30mA типAC |
689003 |
NB2LE 1P+N C20 30mA типA |
689008 |
25A |
30mA |
NB2LE 1P+N C25 30mA типAC |
689004 |
NB2LE 1P+N C25 30mA типAC |
689009 |
