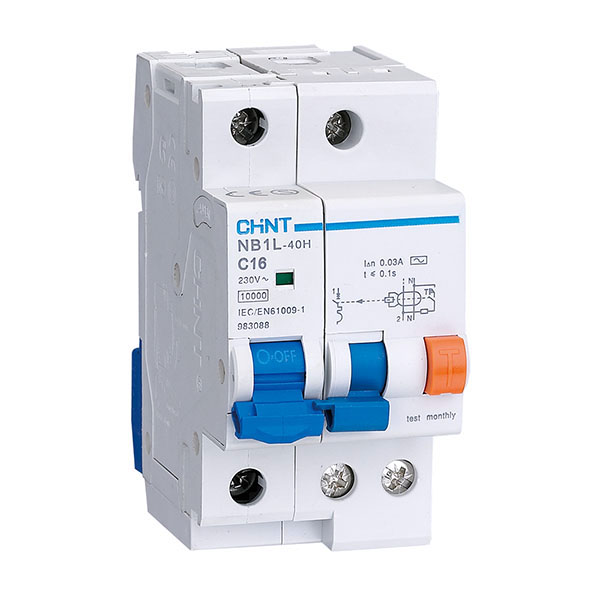

Автоматы дифференциальные CHINT Electric серии NB1L являются качественными и недорогими устройствами дифференциальной защиты. Автомат дифференциальный CHINT, так называемый автоматический выключатель с дифференциальной защитой, есть не что иное, как электрический автоматический выключатель и УЗО, совмещенные в одном корпусе. Подобные автоматы применяются в электрических сетях с номинальным напряжением 220 В и частотой 50/60 Гц. Дифференциальный автомат защиты распознает как токи перегрузки или короткого замыкания, так и токи утечки. Устройство дифференциальной защиты способно выполнять две функции:
- защита человека от поражения электрическим током при непреднамеренном прикосновении к токоведущим частям электроприбора, а также при утечке электрического тока. В этом случае, автомат дифференциальный выполняет функции УЗО;
- защиту электросети от тока перегрузок или короткого замыкания. При этом выполняется функция автоматического выключателя.
Рекомендуется подбирать дифференциальный автомат защиты под конкретное оборудование, например, под холодильник, посудомоечную или стиральную машину. В быту используются устройства дифференциальной защиты с характеристиками b и c. Для защиты человека устанавливаются дифференциальные автоматы защиты с уставками срабатывания 30 и 100 мА. Для защиты помещений от пожара устанавливаются автоматы дифференциальные с уставкой срабатывания 300 мА. Автоматы дифференциальные CHINT представлены в двух типах: АС - для защиты только от синусоидальных переменных токов утечки, и А - для защиты как от синусоидальных, так и от пульсирующих постоянных токов утечки.
Автоматы дифференциальные CHINT Electric серии NB1L представлены в обоих типах АС и А и с обеими характеристиками срабатывания b и c.
Основные технические характеристики автоматов дифференциальных CHINT Electric серии NB1L
| Номинальное напряжение изоляции Ui, В | 500 |
|
Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ |
6 |
|
Номинальное напряжение Ue, В |
230/400 |
| Номинальная частота, Гц | 50/60 |
| Номинальный ток In, А | 6-63 |
| Количество полюсов | 1P+N, 2, 3, 4 |
| Тип (AC- пер. ток, A-пер. и пульс. пост. ток) | AC, А |
| Номинальный отключающий дифференциальный ток I∆n | 0.03, 0.1, 0.3 |
| Номинальный дифференциальный ток отключения и включения I∆m, A | 500(In≤40A)/630(In>40A) |
| Характеристики срабатывания электромагнитного расцепителя | В, C |
| Номинальная отключающая способность короткого замыкания Icn, кА | 6, 10 |
| Время отключения менее I∆n, с | ≤0.1 |
| Электрическая износостойкость | 2000 |
| Механическая износостойкость | 2000 |
| Индикатор дифференциального тока | да |
| Степень защиты | IP20 |
| Рабочая температура, °С | -25...+40 |
| Температура хранения, °С | -25...+70 |
Таблица для выбора автомата дифференциального CHINT Electric серии NB1L по артикулу
NB1L, характеристика B, тип AC, тип A, дифф. ток 30mA, дифф. ток 300mA
|
Номинальный ток In |
30mA, Тип AC, 1P+N 36мм, Icn=10kA |
30mA, Тип A, 1P+N 36мм, Icn=6kA |
300mA,Тип AC, 1P+N 36мм, Icn=10kA |
|||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
|
6A |
NB1L 1P+N B6 30mA(36мм) |
203096 |
NB1L 1P+N B6 30mA типА(36мм) |
203004 |
||
| 10A |
NB1L 1P+N B10 30mA(36мм) |
203097 |
NB1L 1P+N B10 30mA типА(36мм) |
203005 |
||
| 16A |
NB1L 1P+N B16 30mA(36мм) |
203099 |
NB1L 1P+N B16 30mA типА(36мм) |
203007 |
||
| 20A |
NB1L 1P+N B20 30mA(36мм) |
203100 |
NB1L 1P+N B20 30mA типА(36мм) |
203008 |
||
| 25A |
NB1L 1P+N B25 30mA(36мм) |
203101 |
NB1L 1P+N B25 30mA типА(36мм) |
203009 |
NB1L 1P+N B25 300mA(36мм) |
203133 |
| 32A |
NB1L 1P+N B32 30mA(36мм) |
203102 |
NB1L 1P+N B32 30mA типА(36мм) |
203054 |
NB1L 1P+N B32 300mA(36мм) |
203134 |
| 40A |
NB1L 1P+N B40 30mA(36мм) |
203103 |
NB1L 1P+N B40 30mA типА(36мм) |
203055 |
NB1L 1P+N B40 300mA(36мм) |
203135 |
NB1L, тип AC, характеристика C, дифф. ток 30mA
|
Номинальный ток In |
1P+N 36мм, Icn=10kA |
2P 54мм, Icn=10kA |
2P, Icn=6kA (NB1+дифф. блок) |
3P, Icn=6kA (NB1+дифф. блок) |
4P, Icn=6kA (NB1+дифф. блок) |
|||||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
|
6A |
NB1L 1P+N C6 30mA(36мм) |
203104 |
NB1L 2P C6 30mA(54мм) |
205088 |
NB1L-40 2P C6 30mA |
198011 |
||||
| 10A |
NB1L 1P+N C10 30mA(36мм) |
203105 |
NB1L 2P C10 30mA(54мм) |
205089 |
NB1L-40 2P C10 30mA |
197975 |

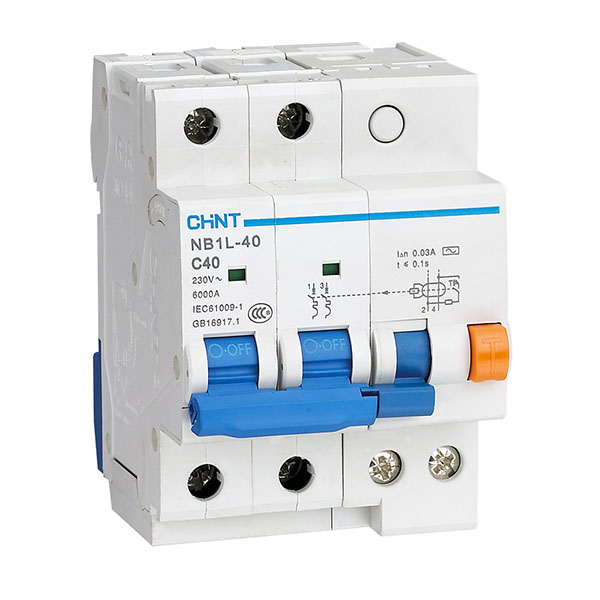

NB1L-40 3P C10 30mA |
198019 |

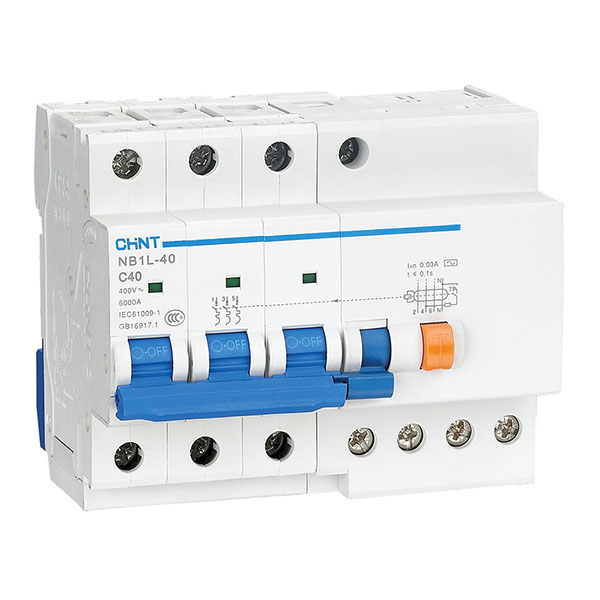

NB1L-40 4P C10 30mA |
198107 |
| 16A |
NB1L 1P+N C16 30mA(36мм) |
203107 |
NB1L 2P C16 30mA(54мм) |
205091 |
NB1L-40 2P C16 30mA |
197979 |
NB1L-40 3P C16 30mA |
198023 |
NB1L-40 4P C16 30mA |
198111 |
| 20A |
NB1L 1P+N C20 30mA(36мм) |
203108 |
NB1L 2P C20 30mA(54мм) |
205092 |
NB1L-40 2P C20 30mA |
197987 |
NB1L-40 3P C20 30mA |
198031 |
NB1L-40 4P C20 30mA |
198119 |
| 25A |
NB1L 1P+N C25 30mA(36мм) |
203109 |
NB1L 2P C25 30mA(54мм) |
205093 |
NB1L-40 2P C25 30mA |
197991 |
NB1L-40 3P C25 30mA |
198035 |
NB1L-40 4P C25 30mA |
198123 |
| 32A |
NB1L 1P+N C32 30mA(36мм) |
203110 |
NB1L 2P C32 30mA(54мм) |
205094 |
NB1L-40 2P C32 30mA |
197999 |
NB1L-40 3P C32 30mA |
198043 |
NB1L-40 4P C32 30mA |
198131 |
| 40A |
NB1L 1P+N C40 30mA(36мм) |
203111 |
NB1L 2P C40 30mA(54мм) |
205095 |
NB1L-40 2P C40 30mA |
198007 |
NB1L-40 3P C40 30mA |
198051 |
NB1L-40 4P C40 30mA |
198139 |
| 50A |

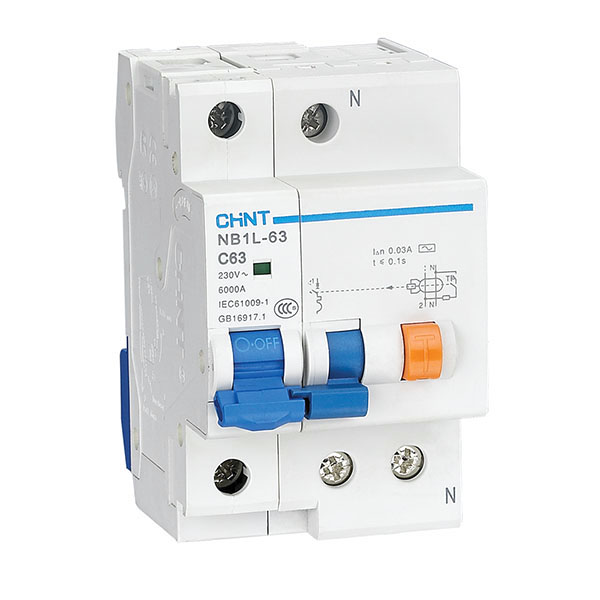

NB1L-63 2P C50 30mA |
198401 |
NB1L-63 4P C50 30mA |
198416 |
||||||
| 63A |
NB1L-63 2P C63 30mA |
198401 |
NB1L-63 4P C63 30mA |
198419 |
||||||
NB1L, тип AC, характеристика C, дифф. ток 100mA
|
Номинальный ток In |
2P 54мм, Icn=10kA |
2P, Icn=6kA (NB1+дифф. блок) |
3P, Icn=6kA (NB1+дифф. блок) |
4P, Icn=6kA (NB1+дифф. блок) |
||||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
| 25A |
NB1L 2P C25 100mA(54мм) |
205061 |
NB1L-40 2P C25 100mA |
197988 |
NB1L-40 3P C25 100mA |
198032 |
NB1L-40 4P C25 100mA |
198120 |
| 32A |
NB1L 2P C32 100mA(54мм) |
205062 |
NB1L-40 2P C32 100mA |
197996 |
NB1L-40 3P C32 100mA |
198040 |
NB1L-40 4P C32 100mA |
198128 |
| 40A |
NB1L 2P C40 100mA(54мм) |
205063 |
NB1L-40 2P C40 100mA |
198004 |
NB1L-40 3P C40 100mA |
198048 |
NB1L-40 4P C40 100mA |
198136 |
| 50A |
NB1L-63 2P C50 100mA |
198396 |
NB1L-63 4P C50 100mA |
198414 |
||||
| 63A |
NB1L-63 2P C63 100mA |
198399 |
NB1L-63 4P C63 100mA |
198417 |
||||
NB1L, тип AC, характеристика C, дифф. ток 300mA
|
Номинальный ток In |
1P+N 36мм, Icn=10kA |
2P 54мм, Icn=10kA |
2P, Icn=6kA (NB1+дифф. блок) |
3P, Icn=6kA (NB1+дифф. блок) |
4P, Icn=6kA (NB1+дифф. блок) |
|||||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
| 25A |
NB1L 1P+N C25 300mA(36мм) |
203141 |
NB1L 2P C25 300mA(54мм) |
205077 |
NB1L-40 2P C25 300mA |
197989 |
NB1L-40 3P C25 300mA |
198033 |
NB1L-40 4P C25 300mA |
198121 |
| 32A |
NB1L 1P+N C32 300mA(36мм) |
203142 |
NB1L 2P C32 300mA(54мм) |
205078 |
NB1L-40 2P C32 300mA |
197997 |
NB1L-40 3P C32 300mA |
198041 |
NB1L-40 4P C32 300mA |
198129 |
| 40A |
NB1L 1P+N C40 300mA(36мм) |
203143 |
NB1L 2P C40 300mA(54мм) |
205079 |
NB1L-40 2P C40 300mA |
198005 |
NB1L-40 3P C40 300mA |
198049 |
NB1L-40 4P C40 300mA |
198137 |
| 50A |
NB1L-63 2P C50 300mA |
198397 |
NB1L-63 4P C50 300mA |
198415 |
||||||
| 63A |
NB1L-63 2P C63 300mA |
198400 |
NB1L-63 4P C63 300mA |
198418 |
||||||
NB1L, тип A, характеристика C, дифф. ток 30mA
|
Номинальный ток In |
1P+N 36мм, Icn=6kA |
2P 54мм, Icn=10kA |
2P, Icn=6kA (NB1+дифф. блок) |
3P, Icn=6kA (NB1+дифф. блок) |
4P, Icn=6kA (NB1+дифф. блок) |
|||||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
|
6A |
NB1L 1P+N C6 30mA типА(36мм) |
203016 |
NB1L 2P C6 30mA типА(54мм) |
205008 |
NB1L-40 2P C6 30mA типА |
198010 |
||||
| 10A |
NB1L 1P+N C10 30mA типА(36мм) |
203017 |
NB1L 2P C10 30mA типА(54мм) |
205009 |
NB1L-40 2P C10 30mA типА |
197974 |
NB1L-40 3P C10 30mA типА |
198018 |
||
| 16A |
NB1L 1P+N C16 30mA типА(36мм) |
203019 |
NB1L 2P C16 30mA типА(54мм) |
205011 |
NB1L-40 2P C16 30mA типА |
197978 |
NB1L-40 3P C16 30mA типА |
198022 |
NB1L-40 4P C16 30mA типА |
198110 |
| 20A |
NB1L 1P+N C20 30mA типА(36мм) |
203020 |
NB1L 2P C20 30mA типА(54мм) |
205012 |
NB1L-40 2P C20 30mA типА |
197986 |
NB1L-40 3P C20 30mA типА |
198030 |
NB1L-40 4P C20 30mA типА |
198118 |
| 25A |
NB1L 1P+N C25 30mA типА(36мм) |
203021 |
NB1L 2P C25 30mA типА(54мм) |
205013 |
NB1L-40 2P C25 30mA типА |
197990 |
NB1L-40 3P C25 30mA типА |
198034 |
NB1L-40 4P C25 30mA типА |
198122 |
| 32A |
NB1L 2P C32 30mA типА(54мм) |
205014 |
NB1L-40 2P C32 30mA типА |
197998 |
NB1L-40 3P C32 30mA типА |
198042 |
NB1L-40 4P C32 30mA типА |
198130 |
||
| 40A |
NB1L 2P C40 30mA типА(54мм) |
205015 |
NB1L-40 2P C40 30mA типА |
198006 |
NB1L-40 3P C40 30mA типА |
198050 |
NB1L-40 4P C40 30mA типА |
198138 |
||
NB1L, тип A, характеристика С, 2P 54 мм, Icn=10 kA
|
Номинальный ток In |
дифф. ток 100mA |
дифф. ток 300mA |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
| 25A |
NB1L 2P С25 100mA типА(54мм) |
205029 |
NB1L 2P С25 300mA типА(54мм) |
205045 |
| 32A |
NB1L 2P С32 100mA типА(54мм) |
205030 |
NB1L 2P С32 300mA типА(54мм) |
205046 |
| 40A |
NB1L 2P С40 100mA типА(54мм) |
205031 |
NB1L 2P С40 300mA типА(54мм) |
205047 |
