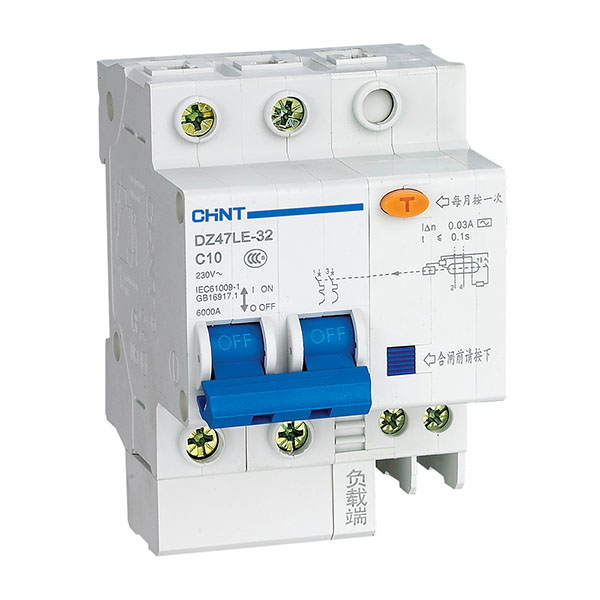

Автоматы дифференциальные CHINT Electric серии DZ47LE

Вы можете оформить заказ на данный товар, включив его в заявку нашим менеджерам.

Описание

Автоматы дифференциальные CHINT Electric серии DZ47LE являются качественными и недорогими устройствами дифференциальной защиты. Автомат дифференциальный CHINT, так называемый автоматический выключатель с дифференциальной защитой, есть не что иное, как электрический автоматический выключатель и УЗО, совмещенные в одном корпусе. Подобные автоматы применяются в электрических сетях с номинальным напряжением 220 В и частотой 50/60 Гц. Дифференциальный автомат защиты распознает как токи перегрузки или короткого замыкания, так и токи утечки. Устройство дифференциальной защиты способно выполнять две функции:
- защита человека от поражения электрическим током при непреднамеренном прикосновении к токоведущим частям электроприбора, а также при утечке электрического тока. В этом случае, автомат дифференциальный выполняет функции УЗО;
- защиту электросети от тока перегрузок или короткого замыкания. При этом выполняется функция автоматического выключателя.
Рекомендуется подбирать дифференциальный автомат защиты под конкретное оборудование, например, под холодильник, посудомоечную или стиральную машину. В быту используются устройства дифференциальной защиты с характеристиками b и c. Для защиты человека устанавливаются дифференциальные автоматы защиты с уставками срабатывания 30 и 100 мА. Для защиты помещений от пожара устанавливаются автоматы дифференциальные с уставкой срабатывания 300 мА. Автоматы дифференциальные CHINT представлены в двух типах: АС - для защиты только от синусоидальных переменных токов утечки, и А - для защиты как от синусоидальных, так и от пульсирующих постоянных токов утечки.
Автоматы дифференциальные CHINT Electric серии DZ47LE представлены типом АС - для защиты только от синусоидальных переменных токов утечки и с характеристикой срабатывания c.

Основные технические характеристики автоматов дифференциальных CHINT Electric серии DZ47LE

Номинальное напряжение Ue, В	230/400
Номинальная частота, Гц	50/60
Номинальный ток In, А	6-40

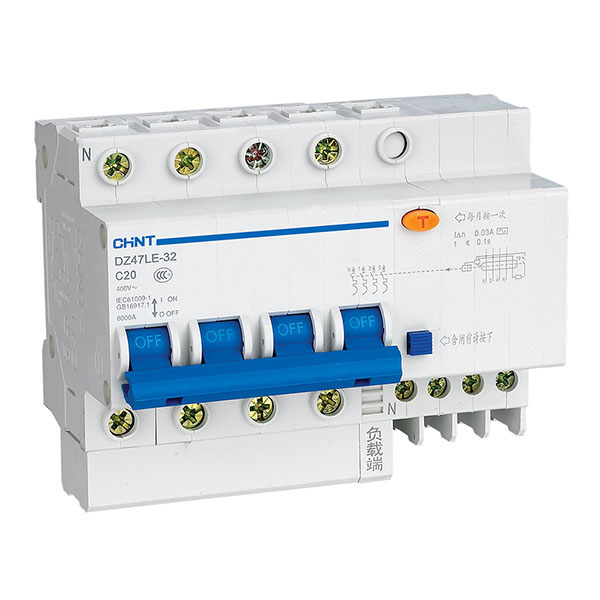

Количество полюсов	2, 4
Тип (AC- пер. ток, A-пер. и пульс. пост. ток)	AC
Номинальный отключающий дифференциальный ток I∆n	0.03, 0.1, 0.3
Характеристики срабатывания электромагнитного расцепителя	C
Номинальная отключающая способность короткого замыкания Icn, кА	6
Время отключения менее I∆n, с	≤0.1
Электрическая износостойкость	2000
Механическая износостойкость	2000
Степень защиты	IP20
Рабочая температура, °С	-25...+40
Температура хранения, °С	-25...+70

Таблица для выбора автомата дифференциального CHINT DZ47LE по артикулу

Номинальный In	Отключающий I∆n	2-полюсный		4-полюсный
Номинальный In	Отключающий I∆n	Типовое обозначение	Артикул	Типовое обозначение	Артикул
6A	30mA	DZ47LE-32 2P C6 30mA	199628
10A	30mA	DZ47LE-32 2P C10 30mA	199629	DZ47LE-32 4P C10 30mA	199640
16A	30mA	DZ47LE-32 2P C16 30mA	199630	DZ47LE-32 4P C16 30mA	199641
20A	30mA	DZ47LE-32 2P C20 30mA	199631	DZ47LE-32 4P C20 30mA	199642
25A	30mA	DZ47LE-32 2P C25 30mA	199632	DZ47LE-32 4P C25 30mA	199643
32A	30mA	DZ47LE-32 2P C32 30mA	199633	DZ47LE-32 4P C32 30mA	199644
40A	30mA	DZ47LE-63 2P C40 30mA	199657	DZ47LE-63 4P C40 30mA	199659
10A	100mA	DZ47LE-32 2P C10 100mA	199681
16A	100mA	DZ47LE-32 2P C16 100mA	199682	DZ47LE-32 4P C16 100mA	199689
20A	100mA	DZ47LE-32 2P C20 100mA	199683	DZ47LE-32 4P C20 100mA	199691
25A	100mA	DZ47LE-32 2P C25 100mA	199684	DZ47LE-32 4P C25 100mA	199694
32A	100mA	DZ47LE-32 2P C32 100mA	199685	DZ47LE-32 4P C32 100mA	199555
40A	100mA	DZ47LE-63 2P C40 100mA	199574	DZ47LE-63 4P C40 100mA	199556
16A	300mA			DZ47LE-32 4P C16 300mA	199690
20A	300mA			DZ47LE-32 4P C20 300mA	199692
25A	300mA	DZ47LE-32 2P C25 300mA	199566	DZ47LE-32 4P C25 300mA	199693
32A	300mA	DZ47LE-32 2P C32 300mA	199567	DZ47LE-32 4P C32 300mA	199609
40A	300mA	DZ47LE-63 2P C40 300mA	199572	DZ47LE-63 4P C40 300mA	199620
