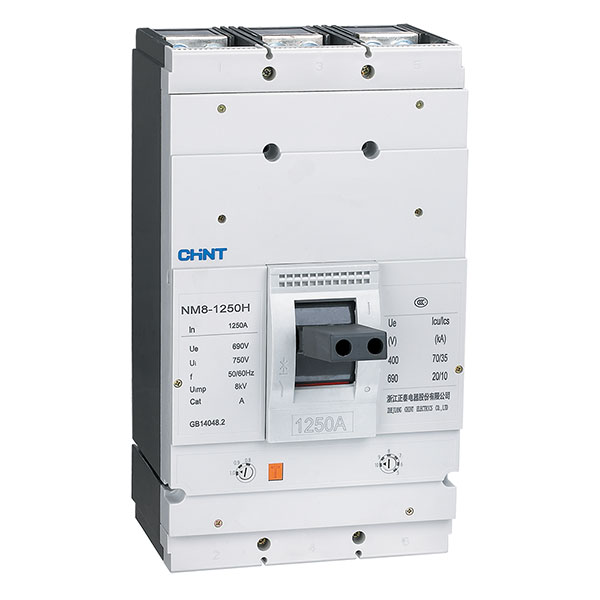

Силовой автоматический выключатель CHINT Electric серии NM8, NM8S - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Воздушные автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Силовой автоматический выключатель CHINT Electric серии NM8, NM8S предназначен для сетей переменного тока с частотой 50/60 Гц., номинального напряжения 690 и 500 В с номинальным током до 1250 А. Силовые автоматические выключатели CHINT Electric серии NM8, NM8S служат для защиты линий и оборудования, а также для защиты электродвигателей. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве силового выключателя CHINT Electric серии NM8, NM8S двигательного привода ручного и автоматического управления позволяет управлять выключателем вручную и дистанционно. Силовой автоматический выключатель CHINT Electric серии NM8, NM8S имеет 3 и 4 полюса. В устройстве силового выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Силовой выключатель CHINT Electric серии NM8, NM8S выполнен в стационарном на панели, стационарном на DIN-рейке и втычном исполнении. Устройство силовых выключателей CHINT Electric серии NM8, NM8S представлено четырьмя типоразмерами. Силовые автоматические выключатели CHINT Electric серии NM8, NM8S имеют три класса отключающей способности: S, H, R.
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NM8, NM8S

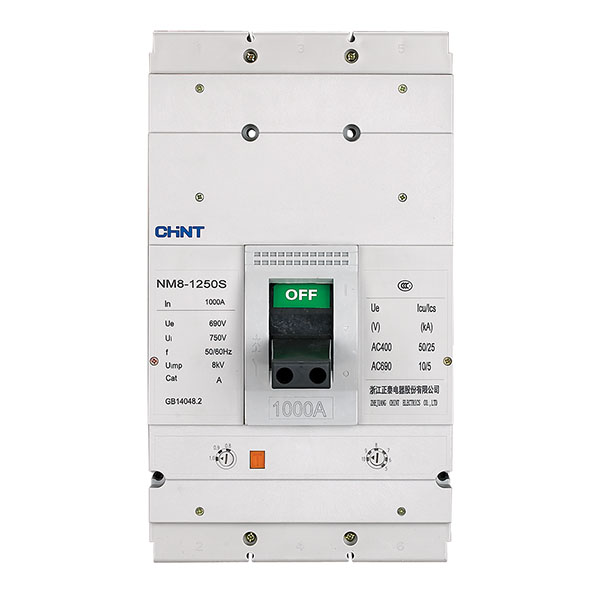

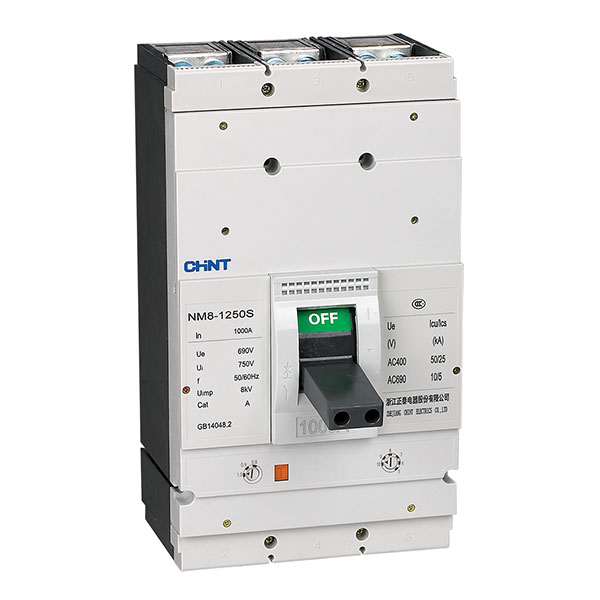

NM8-800, 1250 типоразмер 4
Номинальный ток In, A |
630, 700, 800, 1000, 1250 |
630, 700, 800, 1000, 1250 |
Номинальное напряжение изоляции Ui, B |
750 |
750 |
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
8 |
Номинальное напряжение Ue, B |
AC 50/60 Гц 690; DС 500 |
AC 50/60 Гц 690; DС 500 |
Число полюсов |
3 |
4 |
Класс отключающей способности |
S, H |
S, H |
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (65, 100) AC 380/415B (50, 70) AC 440B (50, 65) AC 500B (35, 50) AC 660/690B (10, 20) |
AC 220/230/240B (65, 100) AC 380/415B (50, 70) AC 440B (35, 65) AC 500B (30, 50) AC 660/690B (10, 20) |
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
100 | 100 |
Пригодность к разъединению |
+ | + |
Категория применения |
A | A |
Надежность изоляции | + | + |
Коммутационная износостойкость |
6 000 |
6 000 |
Механическая износостойкость | 15 000 | 15 000 |
Расцепители защиты от сверхтоков | электромагнитный | электромагнитный |
Защита в зоне токов перегрузки и короткого замыкания |
+ | + |
Защита в зоне токов короткого замыкания |
+ | + |
Защита от токов утечки | - | - |
Стационарный монтаж на панели | переднее присоединение проводников | переднее присоединение проводников |
Стационарный монтаж на DIN-рейке | - | - |
Втычное исполнение | - | - |
Ручное управление выключателем | посредством поворотной рукоятки, управление через оперативную панель | посредством поворотной рукоятки, управление через оперативную панель |
Моторный привод | - | - |
Возможность дистанционного ручного управления или от системы автоматического управления |
+ | + |
Независимый расцепитель и расцепитель минимального напряжения |
+ | + |
Вспомогательный и сигнальный контакты |
- | - |
Устройство блокировки рукоятки | + | + |
Дополнительные узлы и принадлежности для монтажа и подключения |
зажимы для присоединения проводников, основание для втычного исполнения, защитные крышки выводов, перегородки для разделения выхлопных газов | зажимы для присоединения проводников, основание для втычного исполнения, защитные крышки выводов, перегородки для разделения выхлопных газов |
Размеры, mm (WxHxL) | 210х370х196 | 280х370х196 |
Масса, кг | 17,5 | 23 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM8
NM8-800 3-х полюсный
Номинальный ток In, A |
Icu 50kA (S) |
Icu 70kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
630 |
NM8-800S 3P 630А 50кА |
149965 |
NM8-800H 3P 630А 70кА |
149984 |
700 |
NM8-800S 3P 700А 50кА |
149986 |
NM8-800H 3P 700А 70кА |
149625 |
800 |
NM8-800S 3P 800А 50кА |
149916 |
NM8-800H 3P 800А 70кА |
149930 |
NM8-1250 3-х полюсный
Номинальный ток In, A |
Icu 50kA (S) |
Icu 70kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
630 |
NM8-1250S 3P 630А 50кА |
149919 |
NM8-1250H 3P 630А 70кА |
149633 |
700 |
NM8-1250S 3P 700А 50кА |
149630 |
NM8-1250H 3P 700А 70кА |
149634 |
800 |
NM8-1250S 3P 800А 50кА |
149857 |
NM8-1250H 3P 800А 70кА |
149860 |
1000 |
NM8-1250S 3P 1000А 50кА |
149858 |
NM8-1250H 3P 1000А 70кА |
149854 |
1250 |
NM8-1250S 3P 1250А 50кА |
149856 |
NM8-1250H 3P 1250А 70кА |
149859 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM8S

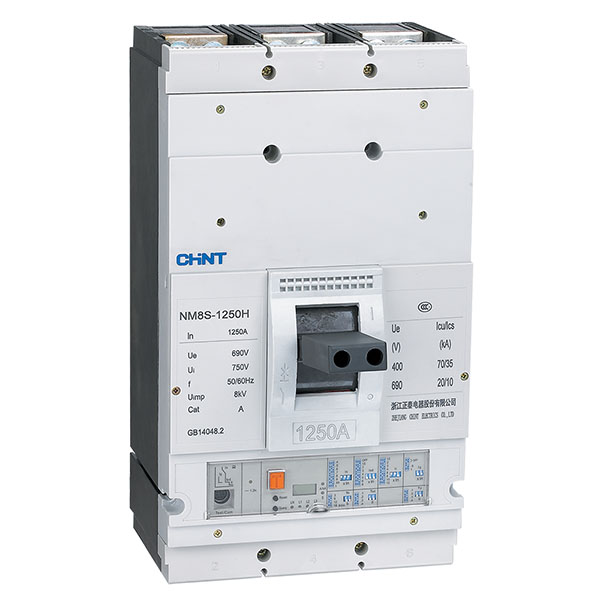

NM8S-800 3-х полюсный с электронным расцепителем
Номинальный ток In, A |
Icu 50kA (S) |
Icu 70kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
630 |
NM8S-800S 3P 630А 50кА |
149924 |
NM8S-800H 3P 630А 70кА |
149927 |
700 |
NM8S-800S 3P 700А 50кА |
149925 |
NM8S-800H 3P 700А 70кА |
149928 |
800 |
NM8S-800S 3P 800А 50кА |
149926 |
NM8S-800H 3P 800А 70кА |
149929 |
NM8S-1250 3-х полюсный с электронным расцепителем
Номинальный ток In, A |
Icu 50kA (S) |
Icu 70kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
630 |
NM8S-1250S 3P 630А 50кА |
149975 |
NM8S-1250H 3P 630А 70кА |
149640 |
700 |
NM8S-1250S 3P 700А 50кА |
149638 |
NM8S-1250H 3P 700А 70кА |
149641 |
800 |
NM8S-1250S 3P 800А 50кА |
149920 |
NM8S-1250H 3P 800А 70кА |
149921 |
1000 |
NM8S-1250S 3P 1000А 50кА |
149917 |
NM8S-1250H 3P 1000А 70кА |
149922 |
1250 |
NM8S-1250S 3P 1250А 50кА |
149918 |
NM8S-1250H 3P 1250А 70кА |
149923 |
NM8S-1600 3-х полюсный с электронным расцепителем, с внешними выводами для переднего присоединения
Номинальный ток In, A |
Icu 50kA (S) |
Icu 70kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
1250 |
NM8S-1600S 3P 1250А 50кА |
150065 |
NM8S-1600H 3P 1250А 70кА |
150067 |
1600 |
NM8S-1600S 3P 1600А 50кА |
150066 |
NM8S-1600H 3P 16000А 70кА |
150068 |
