Силовой автоматический выключатель CHINT Electric серии NM8, NM8S - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Воздушные автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Силовой автоматический выключатель CHINT Electric серии NM8, NM8S предназначен для сетей переменного тока с частотой 50/60 Гц., номинального напряжения 690 и 500 В с номинальным током до 1250 А. Силовые автоматические выключатели CHINT Electric серии NM8, NM8S служат для защиты линий и оборудования, а также для защиты электродвигателей. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве силового выключателя CHINT Electric серии NM8, NM8S двигательного привода ручного и автоматического управления позволяет управлять выключателем вручную и дистанционно. Силовой автоматический выключатель CHINT Electric серии NM8, NM8S имеет 3 и 4 полюса. В устройстве силового выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Силовой выключатель CHINT Electric серии NM8, NM8S выполнен в стационарном на панели, стационарном на DIN-рейке и втычном исполнении. Устройство силовых выключателей CHINT Electric серии NM8, NM8S представлено четырьмя типоразмерами. Силовые автоматические выключатели CHINT Electric серии NM8, NM8S имеют три класса отключающей способности: S, H, R.
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NM8, NM8S

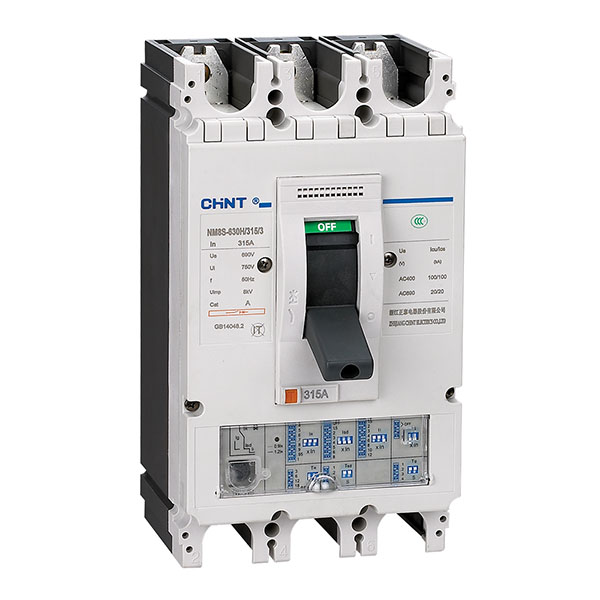

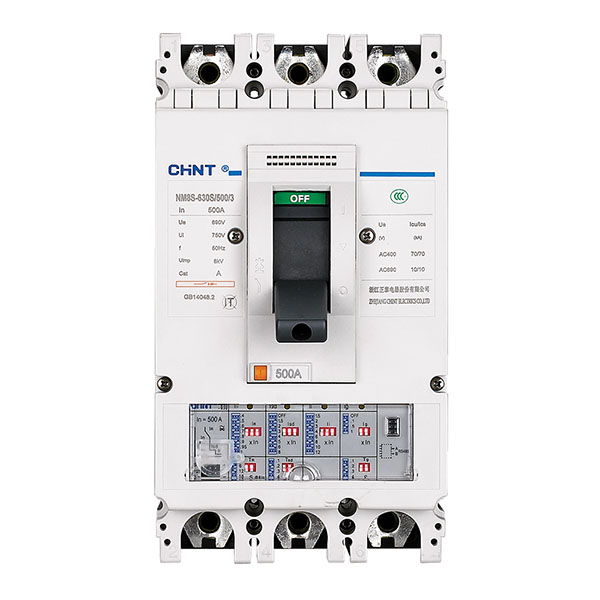

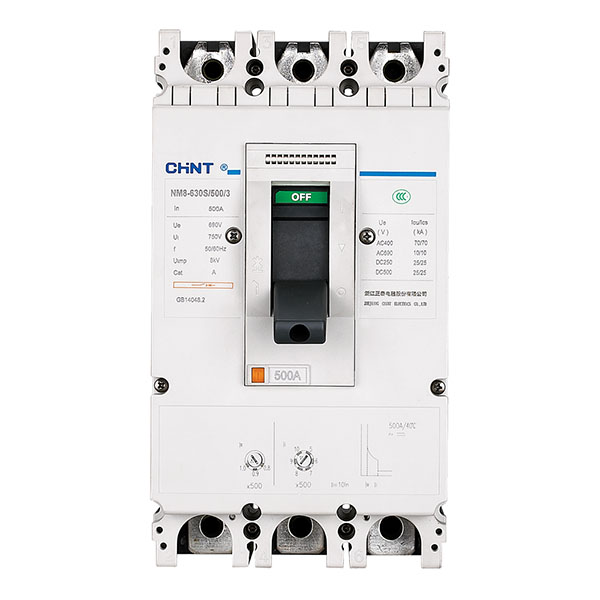

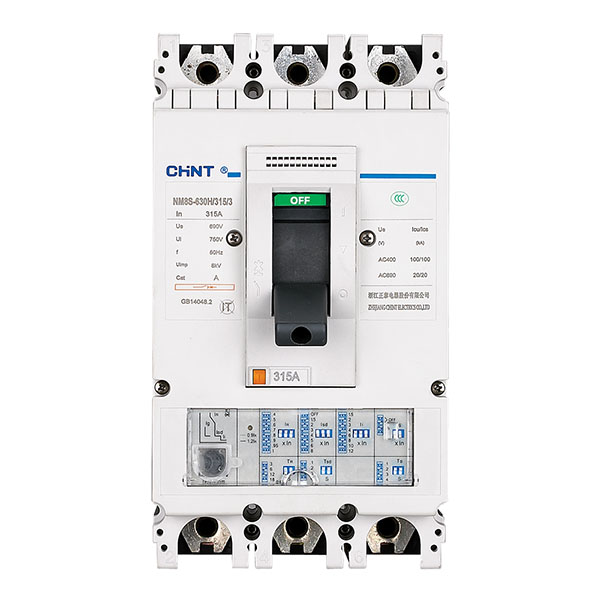

NM8-400, 630 типоразмер 3
Номинальный ток In, A |
250, 315, 350, 400, 500 |
250, 315, 350, 400, 500 |
Номинальное напряжение изоляции Ui, B |
750 |
750 |
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
8 |
Номинальное напряжение Ue, B |
AC 50/60 Гц 690; DС 500 |
AC 50/60 Гц 690; DС 500 |
Число полюсов |
3 |
4 |
Класс отключающей способности |
S, H, R |
S, H |
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (85, 100, 125) AC 380/415B (70, 100, 125) AC 440B (50, 85, 125) AC 500B (35, 50, 70) AC 660/690B (10, 20, 35) DC 250B (1P) (-, 50, -) DC 500B (2P) (-, 50, -) DC 750B (3P) (-, 50, -) |
AC 220/230/240B (85, 100, 125) AC 380/415B (70, 100, 125) AC 440B (50, 85, 125) AC 500B (35, 50, 70) AC 660/690B (10, 20, 35) |
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
100 | 100 |
Пригодность к разъединению |
+ | + |
Категория применения |
A | A |
Надежность изоляции | + | + |
Коммутационная износостойкость |
6 000 |
6 000 |
Механическая износостойкость | 15 000 | 15 000 |
Расцепители защиты от сверхтоков | электромагнитный | электромагнитный |
Защита в зоне токов перегрузки и короткого замыкания |
+ | + |
Защита в зоне токов короткого замыкания |
+ | + |
Защита от токов утечки | - | - |
Стационарный монтаж на панели | переднее присоединение проводников, присоединение к шинам | переднее присоединение проводников, присоединение к шинам |
Стационарный монтаж на DIN-рейке | - | - |
Втычное исполнение | переднее присоединение проводников, присоединение к шинам | переднее присоединение проводников, присоединение к шинам |
Ручное управление выключателем | посредством поворотной рукоятки, управление через оперативную панель | посредством поворотной рукоятки, управление через оперативную панель |
Моторный привод | + | + |
Возможность дистанционного ручного управления или от системы автоматического управления |
+ | + |
Независимый расцепитель и расцепитель минимального напряжения |
+ | + |
Вспомогательный и сигнальный контакты |
+ | + |
Устройство блокировки рукоятки | + | + |
Дополнительные узлы и принадлежности для монтажа и подключения |
зажимы для присоединения проводников, внешние выводы для присоединения проводников, внешние выводы для присоединения к шинам, основание для втычного исполнения, защитные крышки выводов, перегородки для разделения выхлопных газов | зажимы для присоединения проводников, внешние выводы для присоединения проводников, внешние выводы для присоединения к шинам, основание для втычного исполнения, защитные крышки выводов, перегородки для разделения выхлопных газов |
Размеры, mm (WxHxL) | 140х255х133 | 185х255х133 |
Масса, кг | 7,5 | 10 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM8
NM8-400 3-х полюсный
Номинальный ток In, A |
Icu 70kA (S) |
Icu 100kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
250 |
NM8-400S 3P 250А 70кА |
149724 |
NM8-400H 3P 250А 100кА |
149731 |
315 |
NM8-400S 3P 315А 70кА |
149725 |
NM8-400H 3P 315А 100кА |
149732 |
350 |
NM8-400S 3P 350А 70кА |
149723 |
NM8-400H 3P 350А 100кА |
149733 |
400 |
NM8-400S 3P 400А 70кА |
149726 |
NM8-400H 3P 400А 100кА |
149734 |

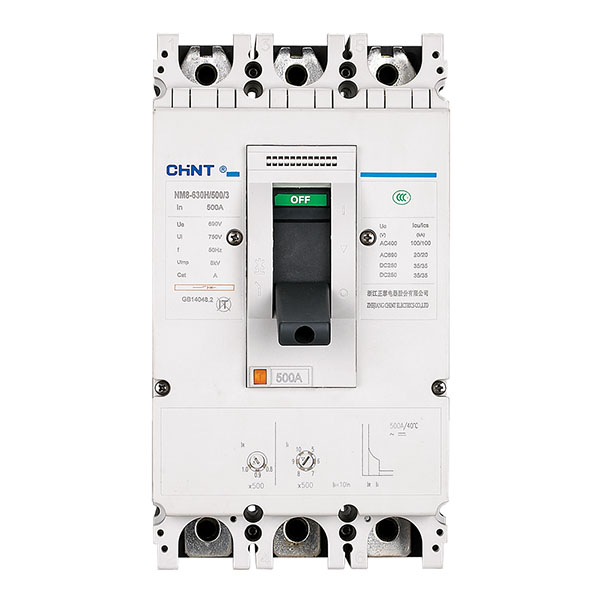

NM8-630 3-х полюсный
Номинальный ток In, A |
Icu 70kA (S) |
Icu 100kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
250 |
NM8-630S 3P 250А 70кА |
149811 |
NM8-630H 3P 250А 100кА |
149492 |
315 |
NM8-630S 3P 315А 70кА |
149484 |
NM8-630H 3P 315А 100кА |
149817 |
350 |
NM8-630S 3P 350А 70кА |
149812 |
NM8-630H 3P 350А 100кА |
149493 |
400 |
NM8-630S 3P 400А 70кА |
149485 |
NM8-630H 3P 400А 100кА |
149494 |
500 |
NM8-630S 3P 500А 70кА |
149486 |
NM8-630H 3P 500А 100кА |
149818 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM8S
NM8S-400 3-х полюсный с электронным расцепителем
Номинальный ток In, A |
Icu 70kA (S) |
Icu 100kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
250 |
NM8S-400S 3P 250А 70кА |
149747 |
NM8S-400H 3P 250А 100кА |
149755 |
315 |
NM8S-400S 3P 315А 70кА |
149748 |
NM8S-400H 3P 315А 100кА |
149756 |
350 |
NM8S-400S 3P 350А 70кА |
149749 |
NM8S-400H 3P 350А 100кА |
149757 |
400 |
NM8S-400S 3P 400А 70кА |
149750 |
NM8S-400H 3P 400А 100кА |
149758 |
NM8S-630 3-х полюсный с электронным расцепителем
Номинальный ток In, A |
Icu 70kA (S) |
Icu 100kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
250 |
NM8S-630S 3P 250А 70кА |
149705 |
NM8S-630H 3P 250А 100кА |
149823 |
315 |
NM8S-630S 3P 315А 70кА |
149706 |
NM8S-630H 3P 315А 100кА |
149824 |
350 |
NM8S-630S 3P 350А 70кА |
149707 |
NM8S-630H 3P 350А 100кА |
149825 |
400 |
NM8S-630S 3P 400А 70кА |
149488 |
NM8S-630H 3P 400А 100кА |
149385 |
500 |
NM8S-630S 3P 500А 70кА |
149489 |
NM8S-630H 3P 500А 100кА |
149496 |
630 |
NM8S-630S 3P 630А 70кА |
149490 |
NM8S-630H 3P 630А 100кА |
149497 |
