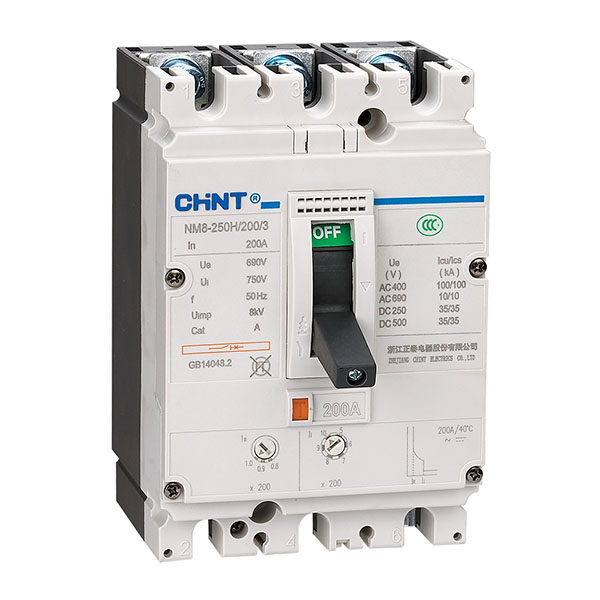

Силовой автоматический выключатель CHINT Electric серии NM8, NM8S - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Воздушные автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Силовой автоматический выключатель CHINT Electric серии NM8, NM8S предназначен для сетей переменного тока с частотой 50/60 Гц., номинального напряжения 690 и 500 В с номинальным током до 1250 А. Силовые автоматические выключатели CHINT Electric серии NM8, NM8S служат для защиты линий и оборудования, а также для защиты электродвигателей. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве силового выключателя CHINT Electric серии NM8, NM8S двигательного привода ручного и автоматического управления позволяет управлять выключателем вручную и дистанционно. Силовой автоматический выключатель CHINT Electric серии NM8, NM8S имеет 3 и 4 полюса. В устройстве силового выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Силовой выключатель CHINT Electric серии NM8, NM8S выполнен в стационарном на панели, стационарном на DIN-рейке и втычном исполнении. Устройство силовых выключателей CHINT Electric серии NM8, NM8S представлено четырьмя типоразмерами. Силовые автоматические выключатели CHINT Electric серии NM8, NM8S имеют три класса отключающей способности: S, H, R.
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NM8, NM8S

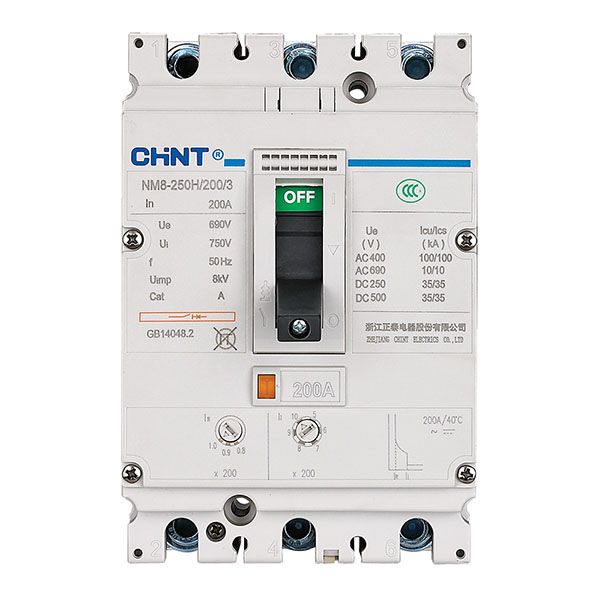

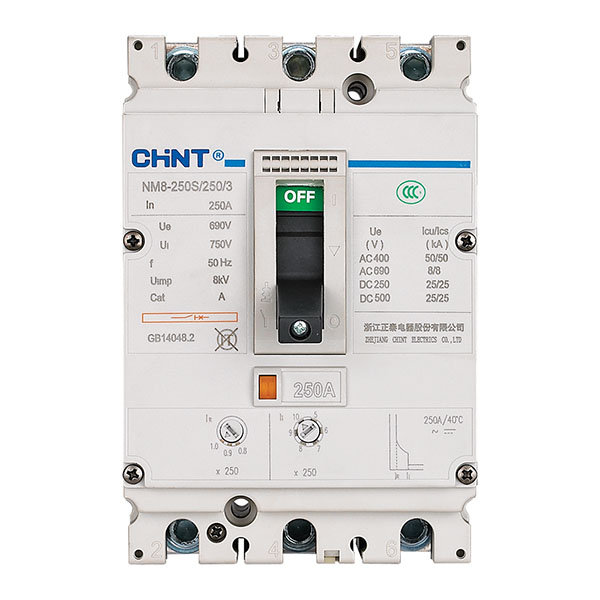

NM8-250 типоразмер 2
Номинальный ток In, A |
125, 160, 180, 200, 250 |
125, 160, 180, 200, 250 |
Номинальное напряжение изоляции Ui, B |
750 |
750 |
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
8 |
Номинальное напряжение Ue, B |
AC 50/60 Гц 690; DС 500 |
AC 50/60 Гц 690; DС 500 |
Число полюсов |
3 |
4 |
Класс отключающей способности |
S, H, R |
S, H |
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (85, 100, 125) AC 380/415B (50, 100, 125) AC 440B (50, 100, 125) AC 500B (35, 50, 70) AC 660/690B (8, 10, 20) DC 250B (1P) (-, 50, -) DC 500B (2P) (-, 50, -) DC 750B (3P) (-, 50, -) |
AC 220/230/240B (85, 100) AC 380/415B (50, 100) AC 440B (50, 100) AC 500B (35, 50) AC 660/690B (8, 10) |
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
100 | 100 |
Пригодность к разъединению |
+ | + |
Категория применения |
A | A |
Надежность изоляции | + | + |
Коммутационная износостойкость |
20 000 |
20 000 |
Механическая износостойкость | 20 000 | 20 000 |
Расцепители защиты от сверхтоков | электромагнитный | электромагнитный |
Защита в зоне токов перегрузки и короткого замыкания |
+ | + |
Защита в зоне токов короткого замыкания |
+ | + |
Защита от токов утечки | - | - |
Стационарный монтаж на панели | переднее присоединение проводников, присоединение к шинам | переднее присоединение проводников, присоединение к шинам |
Стационарный монтаж на DIN-рейке | переднее присоединение проводников | переднее присоединение проводников |
Втычное исполнение | переднее присоединение проводников, присоединение к шинам | переднее присоединение проводников, присоединение к шинам |
Ручное управление выключателем | посредством поворотной рукоятки, управление через оперативную панель | посредством поворотной рукоятки, управление через оперативную панель |
Моторный привод | + | + |
Возможность дистанционного ручного управления или от системы автоматического управления |
+ | + |
Независимый расцепитель и расцепитель минимального напряжения |
+ | + |
Вспомогательный и сигнальный контакты |
+ | + |
Устройство блокировки рукоятки | + | + |
Дополнительные узлы и принадлежности для монтажа и подключения |
зажимы для присоединения проводников, внешние выводы для присоединения проводников, внешние выводы для присоединения к шинам, панель для установки выключателя на DIN-рейку, основание для втычного исполнения, защитные крышки выводов, перегородки для разделения выхлопных газов | зажимы для присоединения проводников, внешние выводы для присоединения проводников, внешние выводы для присоединения к шинам, панель для установки выключателя на DIN-рейку, основание для втычного исполнения, защитные крышки выводов, перегородки для разделения выхлопных газов |
Размеры, mm (WxHxL) | 105х157х88 | 140х157х88 |
Масса, кг | 2,1 | 2,8 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM8
NM8-250 3-х полюсный
Номинальный ток In, A |
Icu 50kA (S) |
Icu 100kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
100 |
NM8-250S 3P 100А 50кА |
149676 |
NM8-250H 3P 100А 100кА |
149469 |
125 |
NM8-250S 3P 125А 50кА |
149447 |
NM8-250H 3P 125А 100кА |
149450 |
160 |
NM8-250S 3P 160А 50кА |
149477 |
NM8-250H 3P 160А 100кА |
149470 |
180 |
NM8-250S 3P 180А 50кА |
149452 |
NM8-250H 3P 180А 100кА |
149500 |
200 |
NM8-250S 3P 200А 50кА |
149478 |
NM8-250H 3P 200А 100кА |
149471 |
225 |
NM8-250S 3P 225А 50кА |
149448 |
NM8-250H 3P 225А 100кА |
150003 |
250 |
NM8-250S 3P 250А 50кА |
149479 |
NM8-250H 3P 250А 100кА |
149472 |

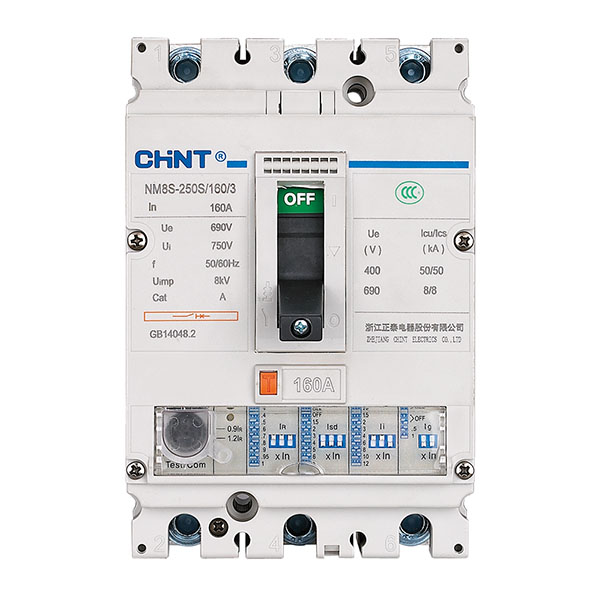

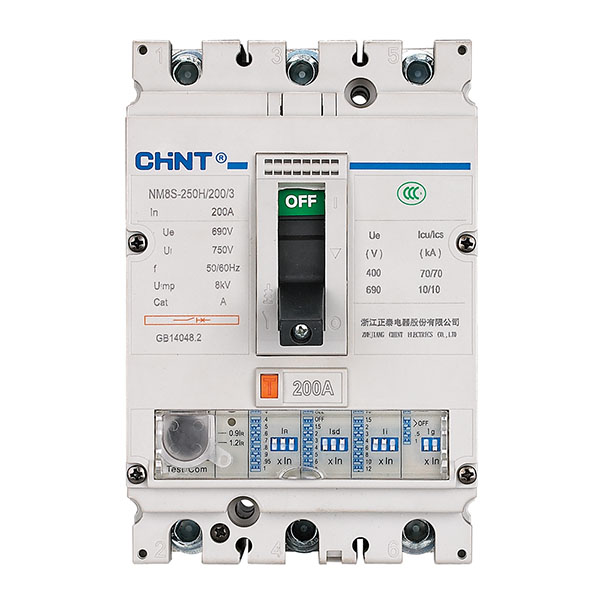

NM8S-250 3-х полюсный с электронным расцепителем
Номинальный ток In, A |
Icu 50kA (S) |
Icu 70kA (H) |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
40 |
NM8S-250S 3P 40А 50кА |
150266 |
NM8S-250H 3P 40А 70кА |
150242 |
50 |
NM8S-250S 3P 50А 50кА |
150269 |
NM8S-250H 3P 50А 70кА |
150246 |
63 |
NM8S-250S 3P 63А 50кА |
150272 |
NM8S-250H 3P 63А 70кА |
150250 |
80 |
NM8S-250S 3P 80А 50кА |
150275 |
NM8S-250H 3P 80А 70кА |
150254 |
100 |
NM8S-250S 3P 100А 50кА |
149885 |
NM8S-250H 3P 100А 70кА |
149892 |
125 |
NM8-250S 3P 125А 50кА |
150042 |
||
160 |
NM8S-250S 3P 160А 50кА |
149855 |
NM8S-250H 3P 160А 70кА |
149893 |
200 |
NM8S-250S 3P 200А 50кА |
149886 |
NM8S-250H 3P 200А 70кА |
149894 |
250 |
NM8-250S 3P 250А 50кА |
149887 |
NM8-250H 3P 250А 70кА |
149895 |
