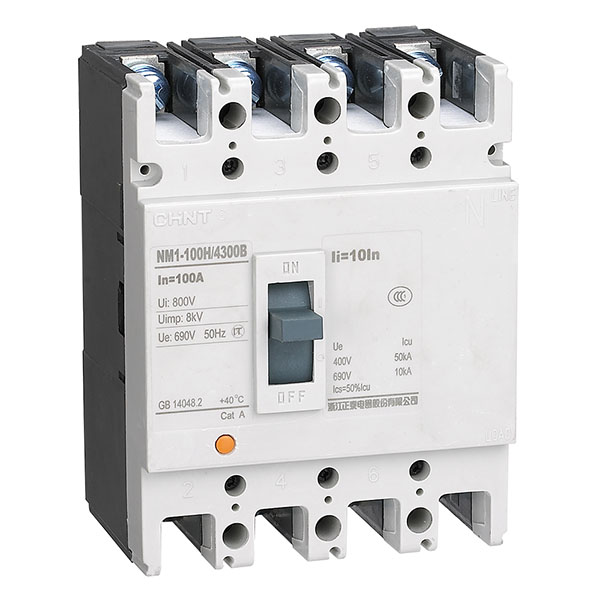

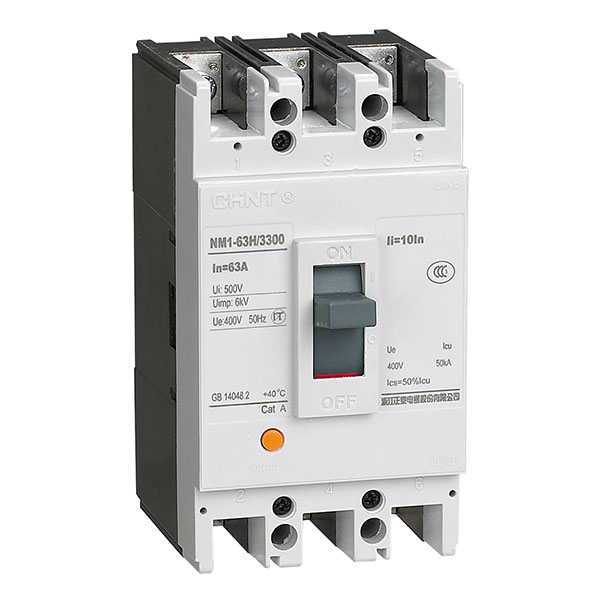

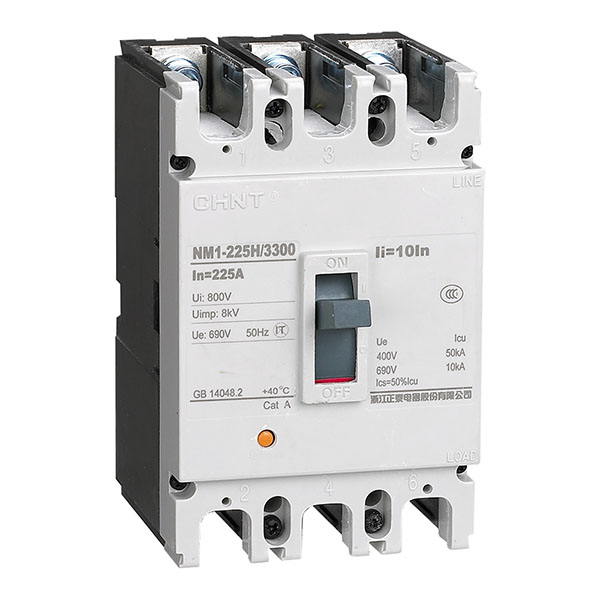

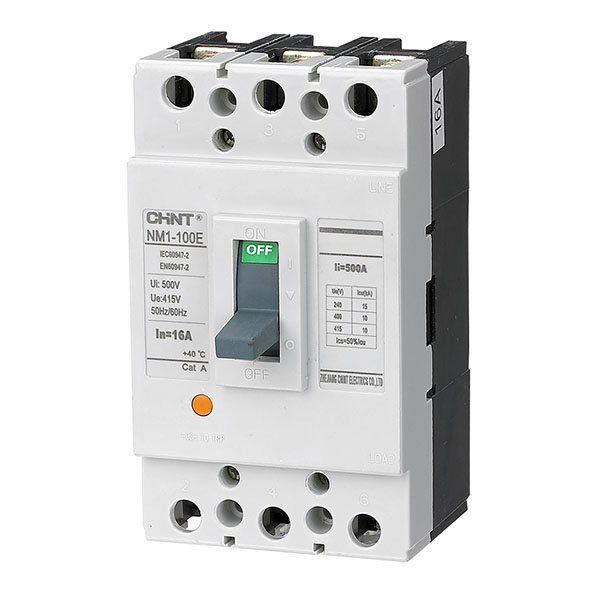

Силовой автоматический выключатель CHINT Electric серии NM1 - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Воздушные автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Силовой автоматический выключатель CHINT Electric серии NM1 предназначен для сетей переменного тока с частотой 50/60 Гц., номинального напряжения до 690В с номинальным током до 1250 А. Силовой автоматический выключатель CHINT Electric серии NM1 имеет отключающую способность от 15 до 70 кА при 415 В переменного тока. Силовые автоматические выключатели CHINT Electric серии NM1 служат для защиты линий и оборудования, а также для защиты электродвигателей. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве силового выключателя CHINT Electric серии NM1 двигательного привода ручного и автоматического управления позволяет управлять выключателем вручную и дистанционно. Силовой автоматический выключатель CHINT Electric серии NM1 имеет 2, 3 и 4 полюса. В устройстве силового выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Силовой выключатель CHINT Electric серии NM1 выполнен в стационарном исполнении. Устройство силовых выключателей CHINT Electric серии NM1 позволяет устанавливать его на горизонтальной плоскости, в вертикальном или горизонтальном положении. Силовые автоматические выключатели CHINT Electric серии NM1 имеют три класса отключающей способности: S, H, R.
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NM1
Номинальный наибольший ток выключателя, А |
63 |
Номинальный ток In, A |
10, 16, 20, 25, 30, 32, 40, 50, 60, 63 |
Номинальное напряжение изоляции Ui, B |
500 |
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
6 |
Номинальное рабочее напряжение Ue, B |
415 |
Расстояние зоны ионизации, мм |
≤50 |
Класс отключающей способности |
S, H |
Число полюсов |
2, 3, 4 |
Номинальные токи N полюсов, А |
10, 16, 20, 25, 30, 32, 40, 50, 60, 63 |
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (20, 42) AC 380/400/415B (15, 35) |
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
50% |
Категория применения |
A |
Функция изоляции | + |
Присоединение | переднее присоединение, заднее присоединение шинами |
Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода |
Независимый расцепитель | + |
Минимальный расцепитель напряжения | + |
Вспомогательные контакты |
+ |
Сигнальные контакты | + |
Номинальный наибольший ток выключателя, А |
125 |
Номинальный ток In, A |
16, 20, 25, 30, 32, 40, 50, 60, 63, 75, 80, 100, 125 |
Номинальное напряжение изоляции Ui, B |
800 |
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
Номинальное рабочее напряжение Ue, B |
690 |
Расстояние зоны ионизации, мм |
≤50 |
Класс отключающей способности |
C, S, H, R |
Число полюсов |
2, 3, 4 |
Номинальные токи N полюсов, А |
16, 20, 25, 30, 32, 40, 50, 50, 63, 63, 63, 63, 63 |
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (25, 42, 65, 85) AC 380/400/415B (20, 25, 50, 65) |
Испытательный цикл: O-t-CO-t-CO |
AC 660/690B (3, 3, 8, 10) |
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
50% |
Категория применения |
A |
Функция изоляции | + |
Присоединение | переднее присоединение, заднее присоединение шинами |
Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода |
Независимый расцепитель | + |
Минимальный расцепитель напряжения | + |
Вспомогательные контакты |
+ |
Сигнальные контакты | + |
Номинальный наибольший ток выключателя, А |
250 |
Номинальный ток In, A |
100, 125, 140, 150, 160, 175, 180, 200, 225, 250 |
Номинальное напряжение изоляции Ui, B |
800 |
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
Номинальное рабочее напряжение Ue, B |
690 |
Расстояние зоны ионизации, мм |
≤50 |
Класс отключающей способности |
C, S, H, R |
Число полюсов |
2, 3, 4 |
Номинальные токи N полюсов, А |
100, 100, 100, 100, 100, 100, 100, 100, 125, 125 |
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (25, 42, 65, 85) AC 380/400/415B (20, 25, 50, 65) |
Испытательный цикл: O-t-CO-t-CO |
AC 660/690B (5, 5, 8, 10) |
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
50% |
Категория применения |
A |
Функция изоляции | + |
Присоединение | переднее присоединение, заднее присоединение шинами |
Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода |
Независимый расцепитель | + |
Минимальный расцепитель напряжения | + |
Вспомогательные контакты |
+ |
Сигнальные контакты | + |

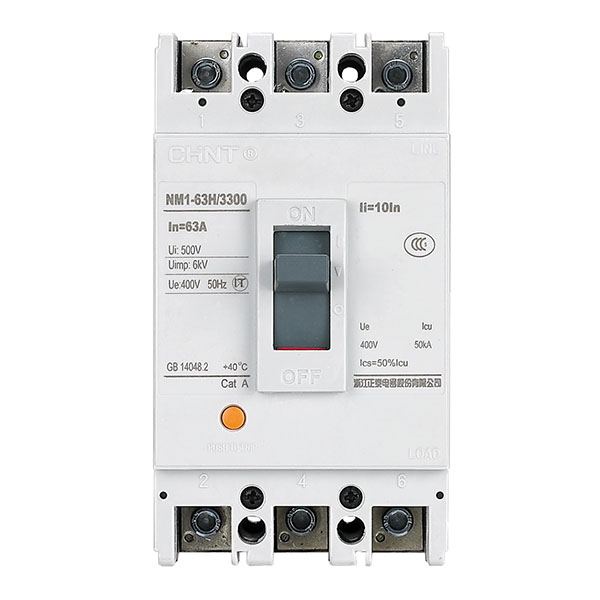

Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-63
Номинальный ток In, A |
S |
H |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
10 |
NM1-63S/3P 10А 15кА |
126676 |
NM1-63H/3P 10А 35кА |
126692 |
16 |
NM1-63S/3P 16А 15кА |
126677 |
NM1-63H/3P 16А 35кА |
126693 |
20 |
NM1-63S/3P 20А 15кА |
126678 |
NM1-63H/3P 20А 35кА |
126694 |
25 |
NM1-63S/3P 25А 15кА |
126679 |
NM1-63H/3P 25А 35кА |
126695 |
32 |
NM1-63S/3P 32А 15кА |
126680 |
NM1-63H/3P 32А 35кА |
126696 |
40 |
NM1-63S/3P 40А 15кА |
126681 |
NM1-63H/3P 40А 35кА |
126697 |
50 |
NM1-63S/3P 50А 15кА |
126682 |
NM1-63H/3P 50А 35кА |
126698 |
63 |
NM1-63S/3P 63А 15кА |
126683 |
NM1-63H/3P 63А 35кА |
126699 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-125
Номинальный ток In, A |
S |
H |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
25 |
NM1-125S/3P 25А 25кА |
126505 |
NM1-125H/3P 25А 50кА |
126535 |
32 |
NM1-125S/3P 32А 25кА |
126506 |
NM1-125H/3P 32А 50кА |
126536 |
40 |
NM1-125S/3P 40А 25кА |
126507 |
NM1-125H/3P 40А 50кА |
126537 |
50 |
NM1-125S/3P 50А 25кА |
126508 |
NM1-125H/3P 50А 50кА |
126538 |
63 |
NM1-125S/3P 63А 25кА |
126509 |
NM1-125H/3P 63А 50кА |
126539 |
80 |
NM1-125S/3P 80А 25кА |
126510 |
NM1-125H/3P 80А 50кА |
126540 |
100 |
NM1-125S/3P 100А 25кА |
126511 |
NM1-125H/3P 100А 50кА |
126541 |
125 |
NM1-125S/3P 125А 25кА |
126382 |
NM1-125H/3P 125А 50кА |
126383 |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-250
Номинальный ток In, A |
S |
H |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
100 |
NM1-250S/3P 100А 25кА |
126582 |
NM1-250H/3P 100А 50кА |
126601 |
125 |
NM1-250S/3P 125А 25кА |
126583 |
NM1-250H/3P 125А 50кА |
126602 |
160 |
NM1-250S/3P 160А 25кА |
126584 |
NM1-250H/3P 160А 50кА |
126603 |
180 |
NM1-250S/3P 180А 25кА |
126585 |
NM1-250H/3P 180А 50кА |
126604 |
200 |
NM1-250S/3P 200А 25кА |
126586 |
NM1-250H/3P 200А 50кА |
126605 |
225 |
NM1-250S/3P 225А 25кА |
126587 |
NM1-250H/3P 225А 50кА |
126606 |
250 |
NM1-250S/3P 250А 25кА |
126307 |
NM1-250H/3P 250А 50кА |
126129 |
