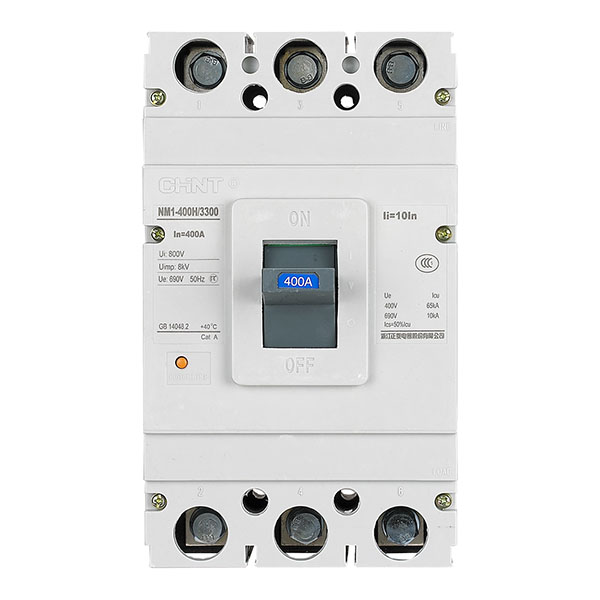

Силовой автоматический выключатель CHINT Electric серии NM1 - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Воздушные автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Силовой автоматический выключатель CHINT Electric серии NM1 предназначен для сетей переменного тока с частотой 50/60 Гц., номинального напряжения до 690В с номинальным током до 1250 А. Силовой автоматический выключатель CHINT Electric серии NM1 имеет отключающую способность от 15 до 70 кА при 415 В переменного тока. Силовые автоматические выключатели CHINT Electric серии NM1 служат для защиты линий и оборудования, а также для защиты электродвигателей. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве силового выключателя CHINT Electric серии NM1 двигательного привода ручного и автоматического управления позволяет управлять выключателем вручную и дистанционно. Силовой автоматический выключатель CHINT Electric серии NM1 имеет 2, 3 и 4 полюса. В устройстве силового выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Силовой выключатель CHINT Electric серии NM1 выполнен в стационарном исполнении. Устройство силовых выключателей CHINT Electric серии NM1 позволяет устанавливать его на горизонтальной плоскости, в вертикальном или горизонтальном положении. Силовые автоматические выключатели CHINT Electric серии NM1 имеют три класса отключающей способности: S, H, R.
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NM1
|
Номинальный наибольший ток выключателя, А |
400 |
|
Номинальный ток In, A |
225, 250, 300, 315, 350, 400 |
|
Номинальное напряжение изоляции Ui, B |
800 |
|
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
|
Номинальное рабочее напряжение Ue, B |
690 |
|
Расстояние зоны ионизации, мм |
≤100 |
|
Класс отключающей способности |
S, H, R |
|
Число полюсов |
3, 4 |
|
Номинальные токи N полюсов, А |
225, 225, 225, 225, 225, 225 |
|
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (50, 85, 100) AC 380/400/415B (35, 50, 70) |
|
Испытательный цикл: O-t-CO-t-CO |
AC 660/690B (10, 12, 15) |
|
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
50% |
|
Категория применения |
A |
| Функция изоляции | + |
| Присоединение | переднее присоединение, заднее присоединение шинами |
| Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода |
| Независимый расцепитель | + |
| Минимальный расцепитель напряжения | + |
|
Вспомогательные контакты |
+ |
| Сигнальные контакты | + |
|
Номинальный наибольший ток выключателя, А |
630 |
|
Номинальный ток In, A |
400, 500, 630 |
|
Номинальное напряжение изоляции Ui, B |
800 |
|
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
|
Номинальное рабочее напряжение Ue, B |
690 |
|
Расстояние зоны ионизации, мм |
≤100 |
|
Класс отключающей способности |
S, H, R |
|
Число полюсов |
3, 4 |
|
Номинальные токи N полюсов, А |
400, 400, 400 |
|
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (50, 85, 100) AC 380/400/415B (35, 50, 70) |
|
Испытательный цикл: O-t-CO-t-CO |
AC 660/690B (12, 15, 20) |
|
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
50% |
|
Категория применения |
A |
| Функция изоляции | + |
| Присоединение | переднее присоединение, заднее присоединение шинами |
| Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода |
| Независимый расцепитель | + |
| Минимальный расцепитель напряжения | + |
|
Вспомогательные контакты |
+ |
| Сигнальные контакты | + |
|
Номинальный наибольший ток выключателя, А |
800 |
|
Номинальный ток In, A |
630, 700, 800 |
|
Номинальное напряжение изоляции Ui, B |
800 |
|
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
|
Номинальное рабочее напряжение Ue, B |
690 |
|
Расстояние зоны ионизации, мм |
≤100 |
|
Класс отключающей способности |
H, R |
|
Число полюсов |
3, 4 |
|
Номинальные токи N полюсов, А |
500, 500, 500 |
|
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (85, 100) AC 380/400/415B (60, 70) |
|
Испытательный цикл: O-t-CO-t-CO |
AC 660/690B (20, 20) |
|
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
50% |
|
Категория применения |
A |
| Функция изоляции | + |
| Присоединение | переднее присоединение, заднее присоединение шинами |
| Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода |
| Независимый расцепитель | + |
| Минимальный расцепитель напряжения | + |
|
Вспомогательные контакты |
+ |
| Сигнальные контакты | + |
|
Номинальный наибольший ток выключателя, А |
1250 |
|
Номинальный ток In, A |
700, 800, 900, 1000, 1250 |
|
Номинальное напряжение изоляции Ui, B |
800 |
|
Номинальное импульсное выдерживаемое напряжение Uimp, kB |
8 |
|
Номинальное рабочее напряжение Ue, B |
690 |
|
Расстояние зоны ионизации, мм |
≤100 |
|
Класс отключающей способности |
H |
|
Число полюсов |
3 |
|
Номинальная предельная наибольшая отключающая способность Icu, kA |
AC 220/230/240B (85) AC 380/400/415B (65) |
|
Испытательный цикл: O-t-CO-t-CO |
AC 660/690B (20) |
|
Номинальная рабочая наибольшая отключающая способность Ics=(%Icu) |
50% |
|
Категория применения |
A |
| Функция изоляции | + |
| Присоединение | переднее присоединение |
| Способ управления | ручное управление рукояткой выключателя, ручное управление поворотной рукояткой через оперативную панель, управление посредством двигательного привода |
| Независимый расцепитель | + |
| Минимальный расцепитель напряжения | + |
|
Вспомогательные контакты |
+ |
| Сигнальные контакты | - |
Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-400
|
Номинальный ток In, A |
S |
H |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
|
225 |
NM1-400S/3P 225А 35кА |
126640 |
NM1-400H/3P 225А 50кА |
126657 |
|
250 |
NM1-400S/3P 250А 35кА |
126641 |
NM1-400H/3P 250А 50кА |
126658 |
| 315 |
NM1-400S/3P 315А 35кА |
126642 |
NM1-400H/3P 315А 50кА |
126659 |
| 350 |
NM1-400S/3P 350А 35кА |
126643 |
NM1-400H/3P 350А 50кА |
126660 |
| 400 |
NM1-400S/3P 400А 35кА |
126644 |
NM1-400H/3P 400А 50кА |
126661 |

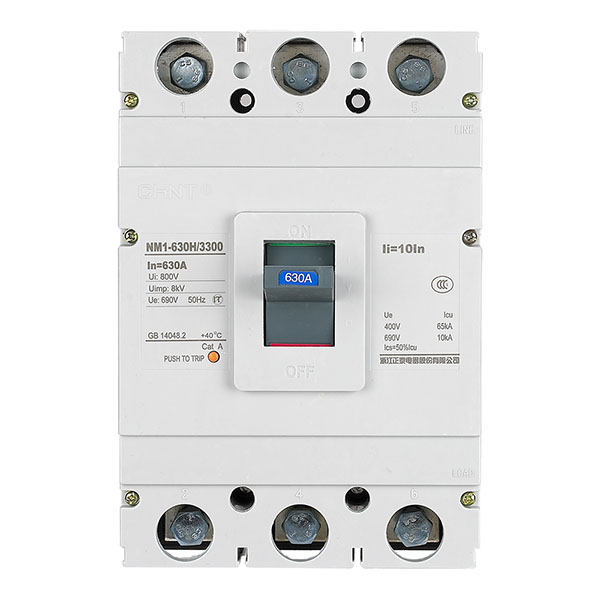

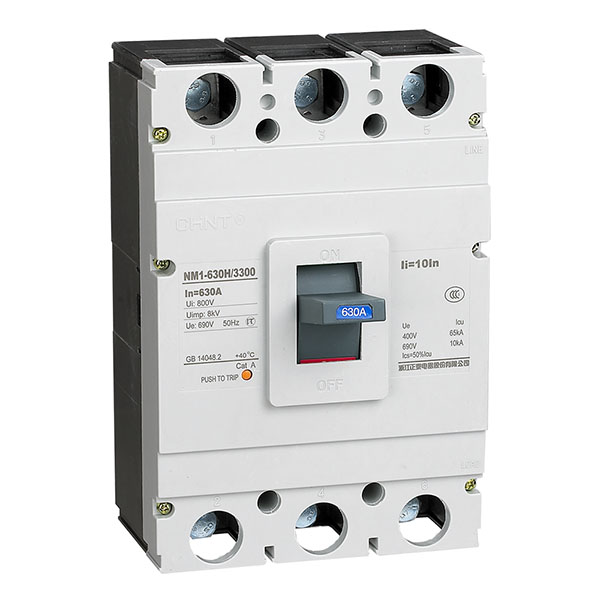

Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-630
|
Номинальный ток In, A |
S |
H |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
|
400 |
NM1-630S/3P 400А 35кА |
126721 |
NM1-630H/3P 400А 50кА |
126732 |
|
500 |
NM1-630S/3P 500А 35кА |
126722 |
NM1-630H/3P 500А 50кА |
126733 |
| 630 |
NM1-630S/3P 630А 35кА |
126723 |
NM1-630H/3P 630А 50кА |
126734 |

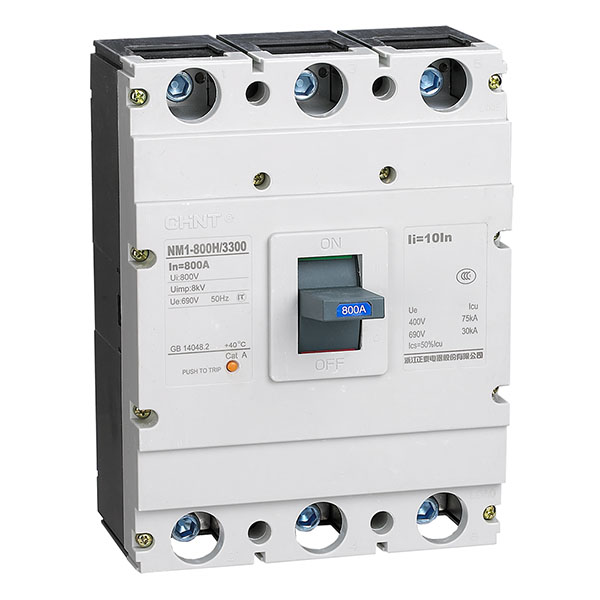

Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-800
|
Номинальный ток In, A |
H |
|
|
Типовое обозначение |
Артикул |
|
|
630 |
NM1-800H/3P 630А 60кА |
126741 |
|
700 |
NM1-800H/3P 700А 60кА |
126742 |
| 800 |
NM1-800H/3P 800А 60кА |
126743 |

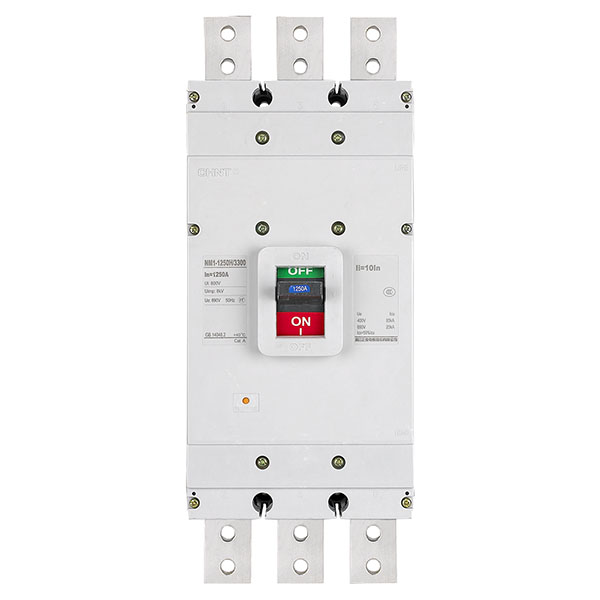

Таблица для выбора силового автоматического выключателя CHINT Electric серии NM1-1250
|
Номинальный ток In, A |
H |
|
|
Типовое обозначение |
Артикул |
|
|
800 |
NM1-1250H/3P 800А 65кА |
126639 |
|
1000 |
NM1-1250H/3P 1000А 65кА |
126636 |
| 1250 |
NM1-1250H/3P 1250А 65кА |
126637 |
