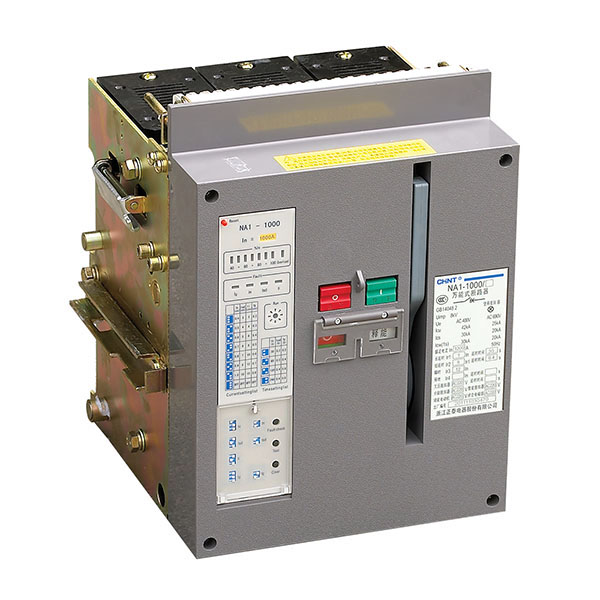

Воздушный автоматический выключатель CHINT Electric серии NA1 - это электрическое устройство, способное включать, проводить и отключать электрический ток в любых рабочих условиях электрической цепи.
По конструкции автоматические выключатели можно разделить на три группы:
- воздушные автоматические выключатели;
- автоматические выключатели в литом корпусе;
- модульные автоматические выключатели.
Воздушные автоматические выключатели применяются в промышленности в цепях с большими токами в тысячи ампер. Силовые автоматические выключатели чаще всего имеют металлический корпус и больший размер по сравнению с выключателями в литом корпусе. Силовые автоматические выключатели применяются в сетях до 6300 А и номинальным током короткого замыкания до 135 кА. Воздушные автоматические выключатели CHINT Electric серии NA1 предназначены для сетей переменного тока с частотой 50/60 Гц., номинального напряжения 400 и 690 В с номинальным током до 6300 А. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания, а также однофазных замыканиях на землю. Наличие в устройстве воздушного выключателя CHINT Electric серии NA1 многофункциональных блоков на базе микропроцессорного модуля позволяет применять выключатели в КТП и ГРЩ систем распределения и защиты сетей предприятий, административных и жилых, особенно высотных зданий. Воздушный выключатель CHINT Electric серии NA1 является трехполюсным. В устройстве воздушного выключателя имеются узлы главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, вспомогательных контактов. Воздушный выключатель CHINT Electric серии NA1 выполнен в стационарном или выдвижном исполнении. Устройство воздушных выключателей CHINT Electric NA1 представлено пятью типоразмерами. Стандартная конфигурация М включает в себя: микропроцессорный модуль, расцепитель минимального напряжения, независимый расцепитель, двигатель.
Основные технические характеристики воздушного автоматического выключателя CHINT Electric серии NA1
Тип NA1-1000
|
Номинальная предельная наибольшая отключающая способность |
Icu=42kA 400B 25kA 690B |
|
Номинальная рабочая наибольшая отключающая способность |
Ics=30kA 400B 20kA 690B |
|
Номинальный кратковременно выдерживаемый ток |
Icw=30kA/1c 400B 20kA/1c 690B |
|
Номинальный ток In (A) |
200, 400, 630, 800, 1000 |
|
Число полюсов |
3, 4 |
|
Номинальное напряжение Ue (B) |
400, 690 |
|
Номинальное напряжение изоляции Ui (B) |
800 |
|
Номинальный ток полюса N In (A) |
100%In |
| Фиксированное время отключения (мс) | 23-32 |
| Микропроцессорный модуль |
стандартный тип (М) телекоммуникационный тип (Н) |
| Коммутационная износостойкость | 400В:6500, 690В:3000 |
| Механическая износостойкость |
без обслуживания 15 000 циклов ВО с обслуживанием 30 000 циклов ВО |
| Способы монтажа шин | горизонтальный, вертикальный |
| Тип исполнения | стационарный / выдвижной |

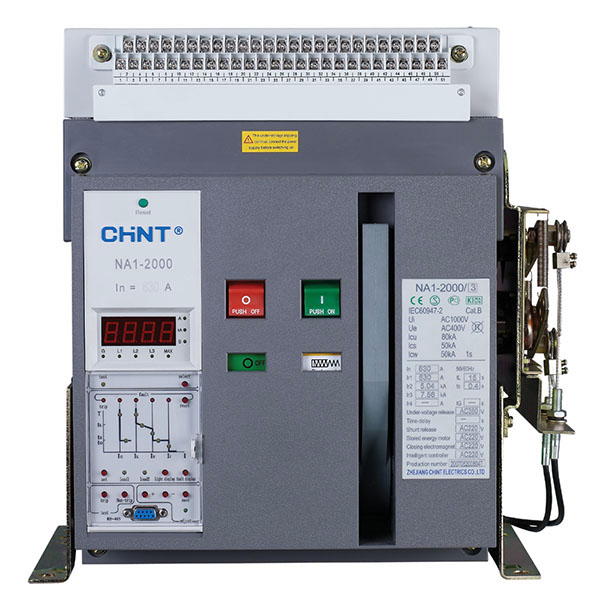

Тип NA1-2000
|
Номинальная предельная наибольшая отключающая способность |
Icu=80kA 400B 50kA 690B |
|
Номинальная рабочая наибольшая отключающая способность |
Ics=50kA 400B 40kA 690B |
|
Номинальный кратковременно выдерживаемый ток |
Icw=50kA/1c 400B 40kA/1c 690B |
|
Номинальный ток In (A) |
630, 800, 1000, 1250, 1600, 2000 |
|
Число полюсов |
3, 4 |
|
Номинальное напряжение Ue (B) |
400, 690 |
|
Номинальное напряжение изоляции Ui (B) |
1000 |
|
Номинальный ток полюса N In (A) |
100%In |
| Фиксированное время отключения (мс) | 23-32 |
| Микропроцессорный модуль |
стандартный тип (М) телекоммуникационный тип (Н) |
| Коммутационная износостойкость | 400В:6500, 690В:3000 |
| Механическая износостойкость |
без обслуживания 15 000 циклов ВО с обслуживанием 30 000 циклов ВО |
| Способы монтажа шин | горизонтальный, вертикальный |
| Тип исполнения | стационарный / выдвижной |

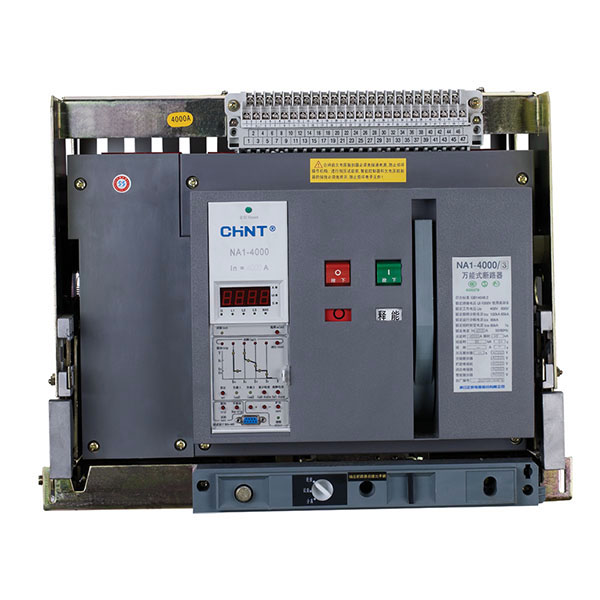

Тип NA1-2300, NA1-4000
|
Номинальная предельная наибольшая отключающая способность |
Icu=80kA 400B 65kA 690B |
|
Номинальная рабочая наибольшая отключающая способность |
Ics=65kA 400B 65kA 690B |
|
Номинальный кратковременно выдерживаемый ток |
Icw=65kA/1c 400B 50kA/1c 690B |
|
Номинальный ток In (A) |
2000, 2500, 3200, 4000 |
|
Число полюсов |
3, 4 |
|
Номинальное напряжение Ue (B) |
400, 690 |
|
Номинальное напряжение изоляции Ui (B) |
1000 |
|
Номинальный ток полюса N In (A) |
100%In |
| Фиксированное время отключения (мс) | 23-32 |
| Микропроцессорный модуль |
стандартный тип (М) телекоммуникационный тип (Н) |
| Коммутационная износостойкость |
400В:6500, 690В:3000 400В:1500, 690В:1000 |
| Механическая износостойкость |
без обслуживания 10 000 циклов ВО с обслуживанием 20 000 циклов ВО |
| Способы монтажа шин | горизонтальный, вертикальный |
| Тип исполнения | стационарный / выдвижной |

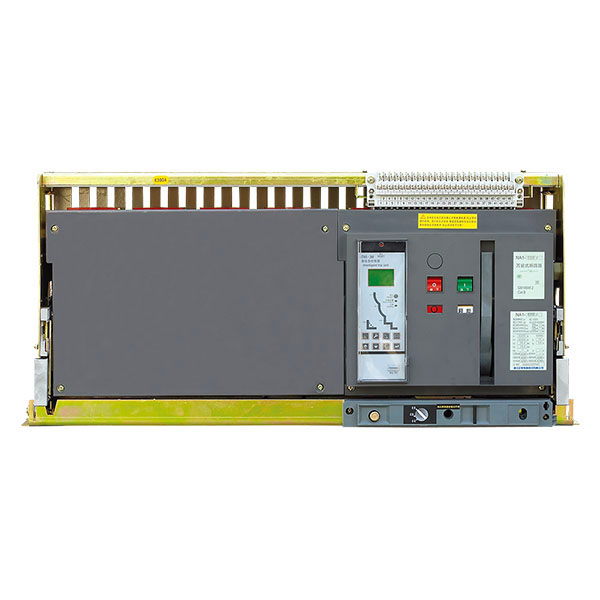

Тип NA1-6300
|
Номинальная предельная наибольшая отключающая способность |
Icu=120kA 400B 85kA 690B |
|
Номинальная рабочая наибольшая отключающая способность |
Ics=100kA 400B 75kA 690B |
|
Номинальный кратковременно выдерживаемый ток |
Icw=100kA/1c 400B 75kA/1c 690B |
|
Номинальный ток In (A) |
4000, 5000, 6300 |
|
Число полюсов |
3, 4 |
|
Номинальное напряжение Ue (B) |
400, 690 |
|
Номинальное напряжение изоляции Ui (B) |
1000 |
|
Номинальный ток полюса N In (A) |
50%In |
| Фиксированное время отключения (мс) | 23-32 |
| Микропроцессорный модуль |
стандартный тип (М) телекоммуникационный тип (Н) |
| Коммутационная износостойкость | 400В:1500, 690В:1000 |
| Механическая износостойкость |
без обслуживания 5 000 циклов ВО с обслуживанием 10 000 циклов ВО |
| Способы монтажа шин | горизонтальный, вертикальный |
| Тип исполнения | стационарный / выдвижной |
Артикулы автоматического выключателя NA1, 3P (ном. напряжение цепи управления 220В, тип микропроцессорного модуля: М)
|
Типоразмер |
Отключающая способность |
Номинальный ток In (A) |
Стационарный |
Выдвижной | |
|
Icu, kA (400B) |
Ics, kA (400B) | Артикул | Артикул | ||
|
NA1-1000 |
42 |
30 |
200 |
101788 | - |
|
400 |
101332 | 188022 | |||
|
630 |
- | - | |||
|
800 |
101329 | 101790 | |||
|
1000 |
101331 | 187990 | |||
|
NA1-2000 |
80 |
50 |
630 |
101076 | 101090 |
| 800 | 101078 | 101092 | |||
| 1000 | 101080 | 101094 | |||
|
1250 |
101082 | 101096 | |||
| 1600 | 101084 | 101098 | |||
|
2000 |
101086 | 101100 | |||

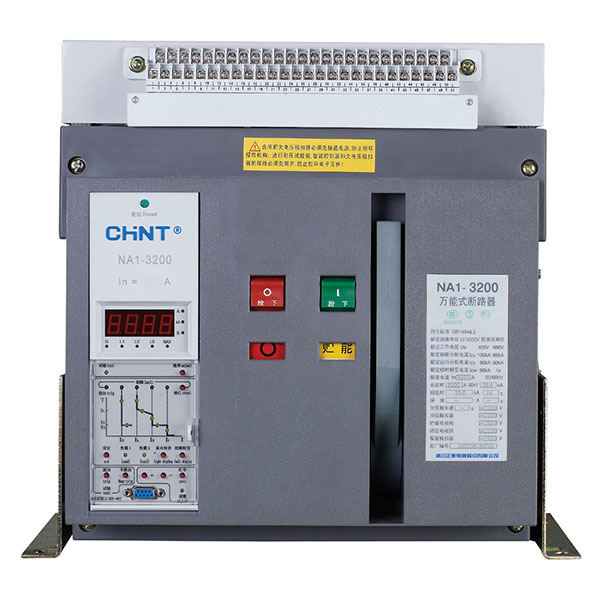

| NA1-3200 |
80 |
65 | 2000 | 101126 | 101252 |
| 2500 | 101047 | 101333 | |||
| 3200 | 101104 | 101335 | |||
| NA1-4000 | 4000 | 101088 | 101102 | ||
| NA1-6300 | 120 | 100 | 4000 | - | 101930 |
| 5000 | - | 101230 | |||
| 6300 | - | 101146 | |||
Артикулы автоматического выключателя NA1, 3P (ном. напряжение цепи управления 380В, тип микропроцессорного модуля: М)
|
Типоразмер |
Отключающая способность |
Номинальный ток In (A) |
Стационарный |
Выдвижной | |
|
Icu, kA (400B) |
Ics, kA (400B) | Артикул | Артикул | ||
|
NA1-2000 |
80 |
50 |
630 |
101077 | 101091 |
| 800 | 101079 | 101093 | |||
| 1000 | 101081 | 101095 | |||
|
1250 |
101083 | 101097 | |||
| 1600 | 101085 | 101099 | |||
|
2000 |
101087 | 101101 | |||
| NA1-3200 |
80 |
65 | 2000 | 101149 | 101251 |
| 2500 | 101046 | 101334 | |||
| 3200 | 101105 | 101336 | |||
| NA1-4000 | 4000 | 101089 | 101103 | ||
| NA1-6300 | 120 | 100 | 4000 | - | - |
| 5000 | - | 101161 | |||
| 6300 | - | 101280 | |||
Артикулы автоматического выключателя NA1, 4P (ном. напряжение цепи управления 220В, тип микропроцессорного модуля: М)
|
Типоразмер |
Отключающая способность |
Номинальный ток In (A) |
Стационарный |
Выдвижной | |
|
Icu, kA (400B) |
Ics, kA (400B) | Артикул | Артикул | ||
|
NA1-1000 |
42 |
30 |
200 |
- | - |
|
400 |
101323 | - | |||
|
630 |
- | - | |||
|
800 |
- | - | |||
|
1000 |
- | - | |||
|
NA1-2000 |
80 |
50 |
630 |
101272 | 101281 |
| 800 | 101274 | 101282 | |||
| 1000 | 101248 | 101284 | |||
|
1250 |
101277 | 101285 | |||
| 1600 | 101278 | 101228 | |||
|
2000 |
101069 | 101220 | |||
| NA1-3200 |
80 |
65 | 2000 | 101201 | 101286 |
| 2500 | 101071 | 101229 | |||
| 3200 | 101167 | 101219 | |||
| NA1-4000 | 4000 | - | 101165 | ||
| NA1-6300 | 120 | 100 | 4000 | - | - |
| 5000 | - | 101289 | |||
| 6300 | - | - | |||
Артикул аксессуаров к автоматическим выключателям NA1
Расцепители напряжения
|
Наименование |
Номинальное напряжение управления, В |
Совместимое оборудование |
Артикул |
|
Независимые расцепители |
АС 230 |
NA1-2000 NA1-3200 |
102840 |
|
АС 400 |
102842 | ||
|
DС 220 |
102844 | ||
|
Расцепители минимального напряжения (мгновенные) |
АС 230 |
NA1-2000 NA1-3200 NA1-4000 NA1-6300 |
102851 |
| АС 400 | 102852 | ||
|
Расцепители минимального напряжения (с задержкой) |
АС 230 | 102857 | |
|
АС 400 |
102858 | ||
|
Электромагнит включения |
АС 230 |
NA1-2000 NA1-3200 |
102833 |
|
АС 400 |
102838 | ||
| DC 220 | 102837 |
Двигательный привод
|
Номинальное напряжение управления, В |
Совместимое оборудование |
Артикул |
|
АС 230 |
NA1-2000 |
102944 |
|
АС 400 |
102945 | |
|
DС 220 |
102947 | |
|
АС 230 |
NA1-3200 NA1-4000 |
102950 |
| АС 400 | 102951 | |
| DС 220 | 102952 | |
| АС 230 |
NA1-6300 |
102953 |
|
АС 400 |
102954 | |
| DC 220 | - |
