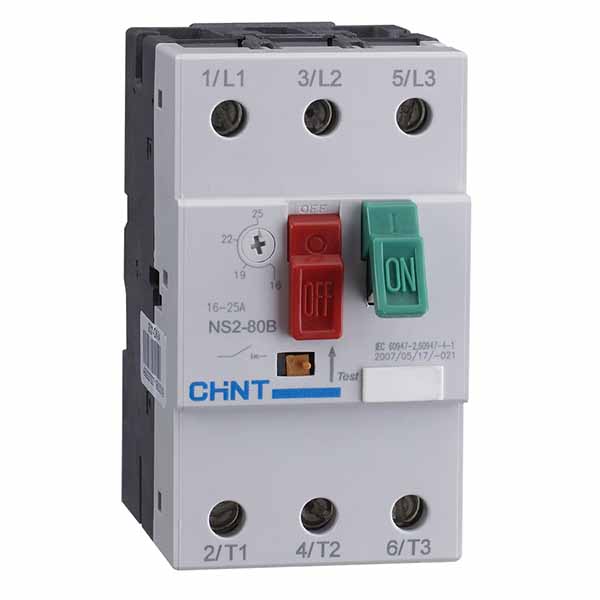

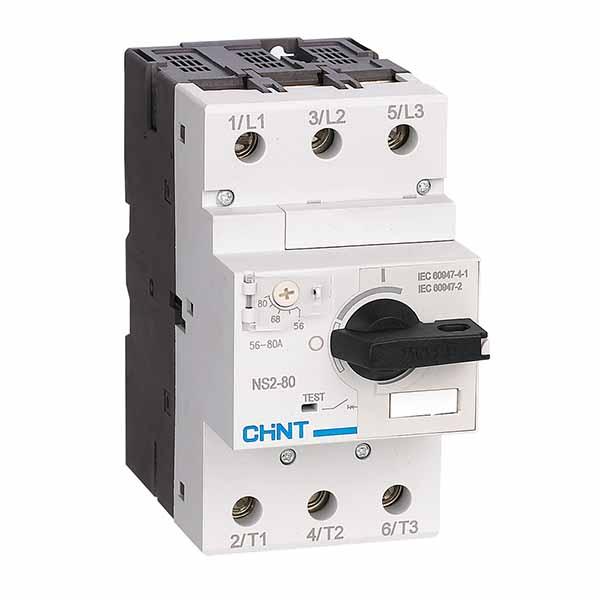

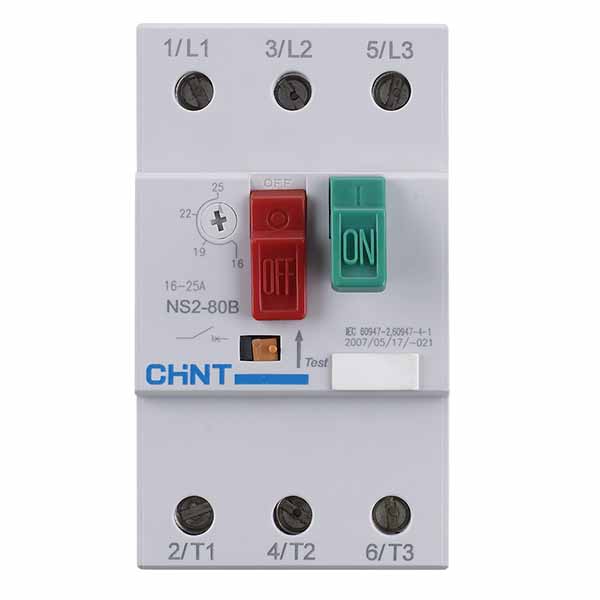

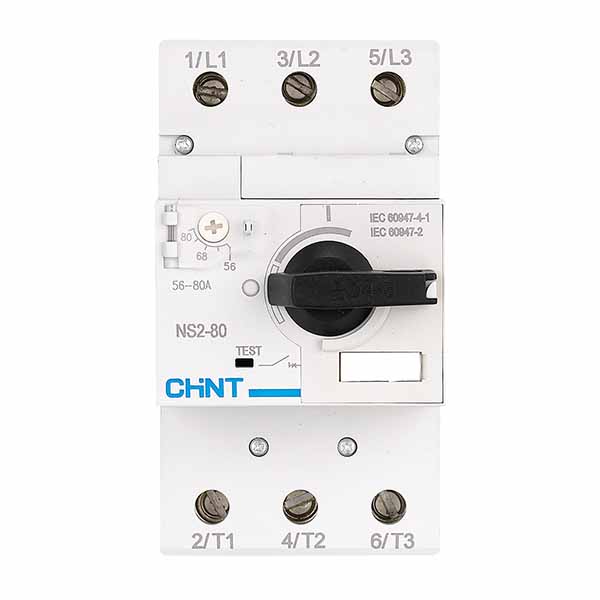

Пускатель CHINT Electric серии NS2-80 предназначен для управления и защиты электродвигателей. Пускатель для управления электродвигателей имеет компактные размеры. Пускатели для управления электродвигателей часто применяют для подачи электропитания на обогреватели, электромагнитные катушки, различные мощные светильники и прочие электроприборы, но основное их назначение – запуск асинхронных трехфазных двигателей переменного тока. Пускатель CHINT Electric серии NS2-80 имеет три пары силовых контактов, а его контакты управления предназначены для удержания пускателя во включенном состоянии и для сборки сложных цепей управления. Силовые контакты пускателя для управления электродвигателей всегда укрыты под пластиковым корпусом. Пускатель CHINT Electric серии NS2-80 управляется вручную с помощью кнопок ON/OFF или с помощью поворотной ручки. Пускатель CHINT Electric серии NS2-80 имеет класс защиты 10. Пускатель CHINT Electric серии NS2-80 представлен диапазоном регулирования тока 16...80А.
Основные технические характеристики пускателя CHINT Electric серии NS2-80
|
Модель |
NS2-80В |
|||||
|
Номинальное напряжение изоляции Ui, B |
690 |
|||||
|
Номинальное рабочее напряжение Uе, В |
230/240, 400/415 |
|||||
|
Номинальное импульсное выдерживаемое напряжение Uimp, В |
8000 |
|||||
|
Диапазон регулирования тока, А |
16-25 | 25-40 | 40-63 | 56-80 | ||
| Номинальный ток, А | 25 | 40 | 63 | 80 | ||
|
Номинальная предельная наибольшая отключающая способность Icu, кА |
230/240В |
- |
- | - | - | |
|
400/415В |
15 |
15 | 15 | 15 | ||
| 440В | - | - | - | - | ||
| 480/500В | - | - | - | - | ||
| 660/690В | - | - | - | - | ||
|
Номинальная наибольшая отключающая способность Icn, кА |
230/240В |
- |
- | - | - | |
|
400/415В |
7.5 |
7.5 | 7.5 | 7.5 | ||
|
440В |
- |
- | - | - | ||
|
480/500В |
- |
- | - | - | ||
|
660/690В |
- | - | - | - | ||
| Зона ионизации, мм | 50 | 50 | 50 | 50 | ||
| Мощность управляемого и защищаемого электродвигателя, кВт |
230/240В | - | - | 15 | 22 | |
|
400В |
11 |
18.5 | 30 | 40 | ||
| 415В |
11 |
22 | 33 | 45 | ||
|
440В |
- |
- |
- | - | ||
| 500В | - | - | - | - | ||
| 660/690В | - | - | - | - | ||
| Ток срабатывания магнитного расцепителя, А | 327 | 480 | 756 | 960 | ||
| Номинальный ток защитного предохранителя, необходимого дляустановки в цепи при значении ожидаемого тока короткого замыкания выше номинальной предельной наибольшей отключающей способности (Icu) пускателя, А • предохранитель не требуется | 230/240В | aM A | - | - | - | - |
| gl/gG A | - | - | - | - | ||
| 400/415В | aM A | 80 | 250 | 315 | 315 | |
| gl/gG A | 100 | 315 | 400 | 400 | ||
| 440В | aM A | - | - | - | - | |
| gl/gG A | - | - | - | - | ||
| 500В | aM A | - | - | - | - | |
| gl/gG A | - | - | - | - | ||
| 690В | aM A | - | - | - | - | |
| gl/gG A | - | - | - | - | ||
| Степень защиты пускателя | IP2LO | IP2LO | IP2LO | IP2LO | ||
Таблица для выбора пускателя CHINT Electric серии NS2-80B
|
Типовое обозначение |
Артикул |
|
NS2-80B 16А-25А |
495068 |
|
NS2-80B 25А-40А |
495069 |
| NS2-80B 40А-63А | 495070 |
| NS2-80B 56А-80А | 495071 |
