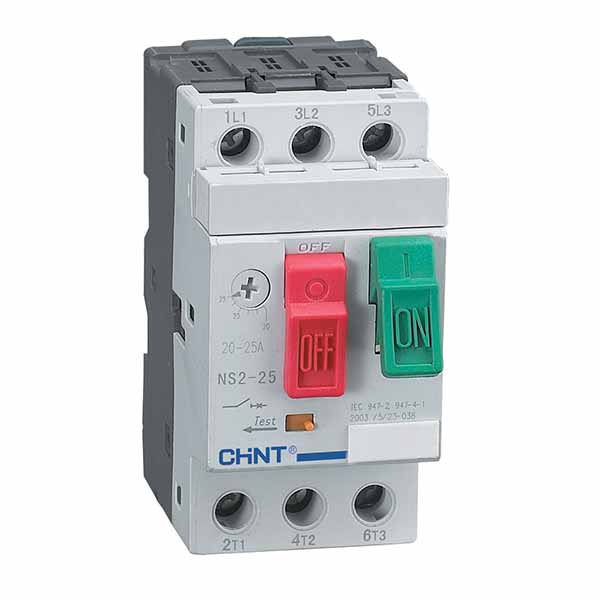

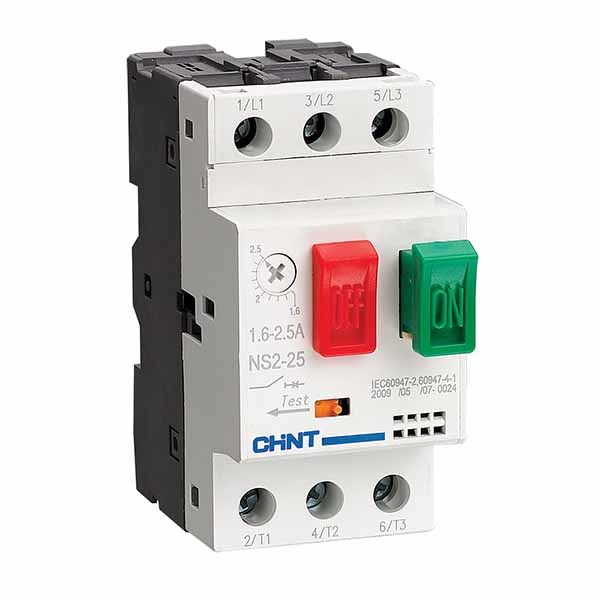

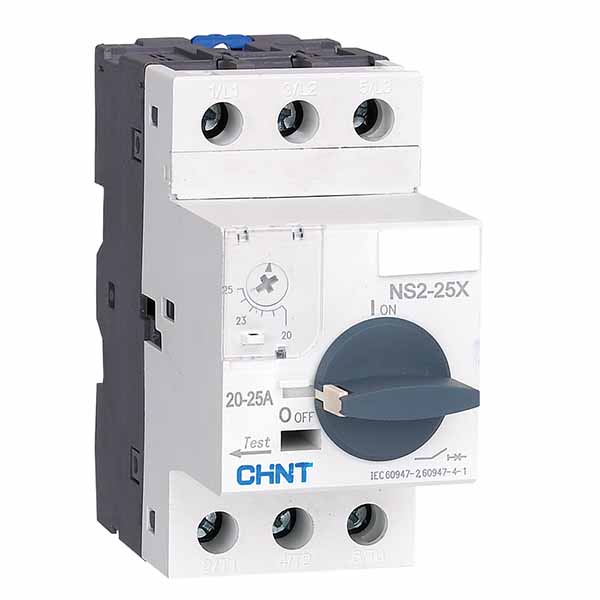

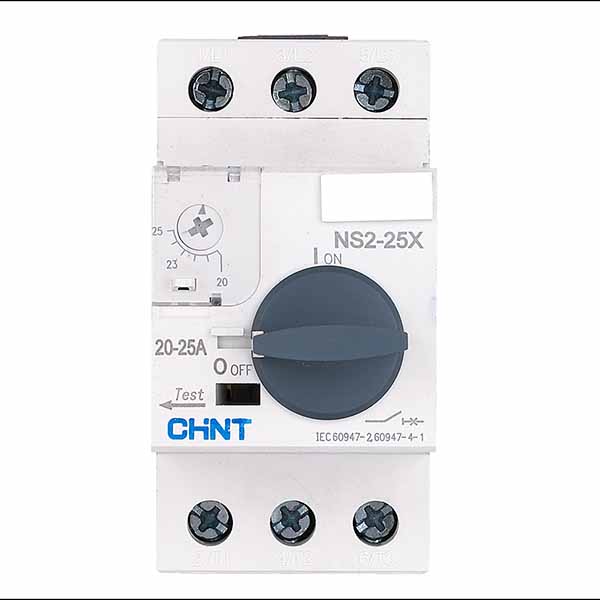

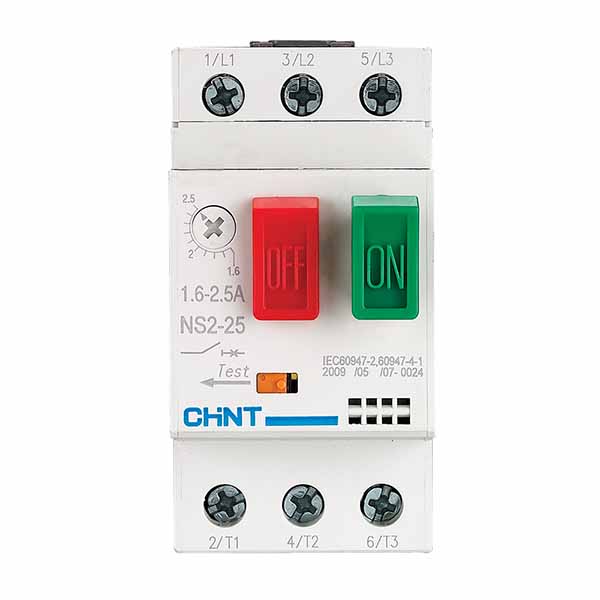

Пускатель CHINT Electric серии NS2 предназначен для управления и защиты электродвигателей. Пускатель для управления электродвигателей имеет компактные размеры. Пускатели для управления электродвигателей часто применяют для подачи электропитания на обогреватели, электромагнитные катушки, различные мощные светильники и прочие электроприборы, но основное их назначение – запуск асинхронных трехфазных двигателей переменного тока. Пускатель CHINT Electric серии NS2-25, NS2-32 имеет три пары силовых контактов, а его контакты управления предназначены для удержания пускателя во включенном состоянии и для сборки сложных цепей управления. Силовые контакты пускателя для управления электродвигателей всегда укрыты под пластиковым корпусом. Пускатель CHINT Electric серии NS2-25, NS2-32 управляется вручную с помощью кнопок ON/OFF или с помощью поворотной ручки. Пускатель CHINT Electric серии NS2-25, NS2-32 имеет класс защиты 10А. Пускатель CHINT Electric серии NS2-25, NS2-32 представлен широким диапазоном регулирования тока 0.1...10А.
Основные технические характеристики пускателя CHINT Electric серии NS2
Модель |
NS2-25, NS2-25X |
||||||||
Номинальное напряжение изоляции Ui, B |
690 |
||||||||
Номинальное рабочее напряжение Uе, В |
230/240, 400/415, 440, 500, 690 |
||||||||
Номинальное импульсное выдерживаемое напряжение Uimp, В |
8000 |
||||||||
Диапазон регулирования тока, А |
0.1-0.16 | 0.16-0.25 | 0.25-0.4 | 0.4-0.63 | 0.61-1 | 1-1.6 | 1.6-2.25 | ||
Номинальный ток, А | 0.16 | 0.25 | 0.4 | 0.63 | 1 | 1.6 | 2.25 | ||
Номинальная предельная наибольшая отключающая способность Icu, кА |
230/240В |
100 |
100 |
100 |
100 | 100 | 100 | 100 | |
400/415В |
100 |
100 |
100 |
100 | 100 | 100 | 100 | ||
440В | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
480/500В | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
660/690В | 100 | 100 | 100 | 100 | 100 | 100 | 3 | ||
Номинальная наибольшая отключающая способность Icn, кА |
230/240В |
100 |
100 |
100 |
100 | 100 | 100 | 100 | |
400/415В |
100 |
100 |
100 |
100 | 100 | 100 | 100 | ||
440В |
100 |
100 |
100 |
100 | 100 | 100 | 100 | ||
480/500В |
100 |
100 |
100 |
100 | 100 | 100 | 100 | ||
660/690В |
100 | 100 | 100 | 100 | 100 | 100 | 2.25 | ||
Зона ионизации, мм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | ||
Мощность управляемого и защищаемого электродвигателя, кВт |
230/240В | - | - | - | - | - | - | 0.37 | |
400В |
- |
- | - | - | - | 0.37 | 0.75 | ||
415В |
- |
- | - | - | - | - | 0.75 | ||
440В |
- |
- |
- | - | 0.37 | 0.55 | 1.1 | ||
500В | - | - | - | - | 0.37 | 0.75 | 1.1 | ||
660/690В | - | - | - | 0.37 | 0.55 | 1.1 | 1.5 | ||
Ток срабатывания магнитного расцепителя, А | 1.5 | 2.4 | 5 | 8 | 13 | 22.5 | 33.5 | ||
Номинальный ток защитного предохранителя, необходимого дляустановки в цепи при значении ожидаемого тока короткого замыкания выше номинальной предельной наибольшей отключающей способности (Icu) пускателя, А • предохранитель не требуется | 230/240В | aM A | • | • | • | • | • | • | • |
gl/gG A | • | • | • | • | • | • | • | ||
400/415В | aM A | • | • | • | • | • | • | • | |
gl/gG A | • | • | • | • | • | • | • | ||
440В | aM A | • | • | • | • | • | • | • | |
gl/gG A | • | • | • | • | • | • | • | ||
500В | aM A | • | • | • | • | • | • | • | |
gl/gG A | • | • | • | • | • | • | • | ||
690В | aM A | • | • | • | • | • | • | 16 | |
gl/gG A | • | • | • | • | • | • | 20 | ||
Степень защиты пускателя | IP2LO | IP2LO | IP2LO | IP2LO | IP2LO | IP2LO | IP2LO |
Основные технические характеристики пускателя CHINT Electric серии NS2
Модель |
NS2-25, NS2-25X |
||||||||
Номинальное напряжение изоляции Ui, B |
690 |
||||||||
Номинальное рабочее напряжение Uе, В |
230/240, 400/415, 440, 500, 690 |
||||||||
Номинальное импульсное выдерживаемое напряжение Uimp, В |
8000 |
||||||||
Диапазон регулирования тока, А |
2.5-4 | 4-6.3 | 6-10 | 9-14 | 13-18 | 17-23 | 20-25 | ||
Номинальный ток, А | 4 | 6.3 | 10 | 14 | 18 | 23 | 25 | ||
Номинальная предельная наибольшая отключающая способность Icu, кА |
230/240В |
100 |
100 | 100 | 100 | 100 | 50 | 50 | |
400/415В |
100 |
100 | 100 | 15 | 15 | 15 | 15 | ||
440В | 100 | 50 | 15 | 8 | 8 | 6 | 6 | ||
480/500В | 100 | 50 | 10 | 6 | 6 | 4 | 4 | ||
660/690В | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
Номинальная наибольшая отключающая способность Icn, кА |
230/240В |
100 |
100 | 100 | 100 | 100 | 50 | 50 | |
400/415В |
100 |
100 | 100 | 7.5 | 7.5 | 6 | 6 | ||
440В |
100 |
50 | 15 | 4 | 4 | 3 | 3 | ||
480/500В |
100 |
500 | 10 | 4.5 | 4.5 | 3 | 3 | ||
660/690В |
2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | ||
Зона ионизации, мм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | ||
Мощность управляемого и защищаемого электродвигателя, кВт |
230/240В | 0.75 | 1.1 | 2.2 | 3 | 4 | 5.5 | 5.5 | |
400В |
1.5 | 2.2 | 4 | 5.5 | 7.5 | 11 | 11 | ||
415В | 1.5 | 2.2 | 4 | 5.5 | 9 | 11 | 11 | ||
440В |
1.5 | 3 | 4 | 7.5 | 9 | 11 | 11 | ||
500В | 2.2 | 3.7 | 5.5 | 7.5 | 9 | 11 | 15 | ||
660/690В | 3 | 4 | 7.5 | 9 | 11 | 15 | 18.5 | ||
Ток срабатывания магнитного расцепителя, А | 51 | 78 | 138 | 170 | 223 | 327 | 327 | ||
Номинальный ток защитного предохранителя, необходимого дляустановки в цепи при значении ожидаемого тока короткого замыкания выше номинальной предельной наибольшей отключающей способности (Icu) пускателя, А • предохранитель не требуется | 230/240В | aM A | • | • | • | • | • | 80 | 80 |
gl/gG A | • | • | • | • | • | 100 | 100 | ||
400/415В | aM A | • | • | • | 63 | 63 | 80 | 80 | |
gl/gG A | • | • | • | 80 | 80 | 100 | 100 | ||
440В | aM A | • | 50 | 50 | 50 | 50 | 63 | 63 | |
gl/gG A | • | 63 | 63 | 63 | 63 | 80 | 80 | ||
500В | aM A | • | 50 | 50 | 50 | 50 | 50 | 50 | |
gl/gG A | • | 63 | 63 | 63 | 63 | 63 | 63 | ||
690В | aM A | 25 | 32 | 32 | 40 | 40 | 40 | 40 | |
gl/gG A | 32 | 40 | 40 | 50 | 50 | 50 | 50 | ||
Степень защиты пускателя | IP2LO | IP2LO | IP2LO | IP2LO | IP2LO | IP2LO | IP2LO |
Таблица для выбора пускателя CHINT Electric серии NS2-25, NS2-25Х
NS2-25, NS2-32 |
NS2-25Х, NS2-32X с поворотной ручкой |
||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
NS2-25 0.1-0.16А |
495118 |
NS2-25Х 0.1-0.16А |
495134 |
NS2-25 0.16-0.25А |
495119 |
NS2-25Х 0.16-0.25А | 495135 |
NS2-25 0.25-0.4А | 495120 | NS2-25Х 0.25-0.4А |
495136 |
NS2-25 0.4-0.63А | 495121 | NS2-25Х 0.4-0.63А | 495140 |
NS2-25 0.63-1А | 495122 | NS2-25Х 0.63-1А | 495139 |
NS2-25 1-1.6А | 495123 | NS2-25Х 1-1.6А | 495143 |
NS2-25 1.6-2.5А | 495124 | NS2-25Х 1.6-2.5А | 495145 |
NS2-25 2.5-4А | 495125 | NS2-25Х 2.5-4А | 495143 |
NS2-25 4-6.3А | 495126 | NS2-25Х 4-6.3А | 495145 |
NS2-25 6-10А | 495127 | NS2-25Х 6-10А | 495146 |
NS2-25 9-14А | 495128 | NS2-25Х 9-14А | 495147 |
NS2-25 13-18А | 495129 | NS2-25Х 13-18А | 495141 |
NS2-25 17-23А | 495130 | NS2-25Х 17-23А | 495142 |
NS2-25 20-25А | 495131 | NS2-25Х 20-25А | 495144 |
NS2-32 24-32А | 495218 | NS2-32X 24-32А | 495219 |
