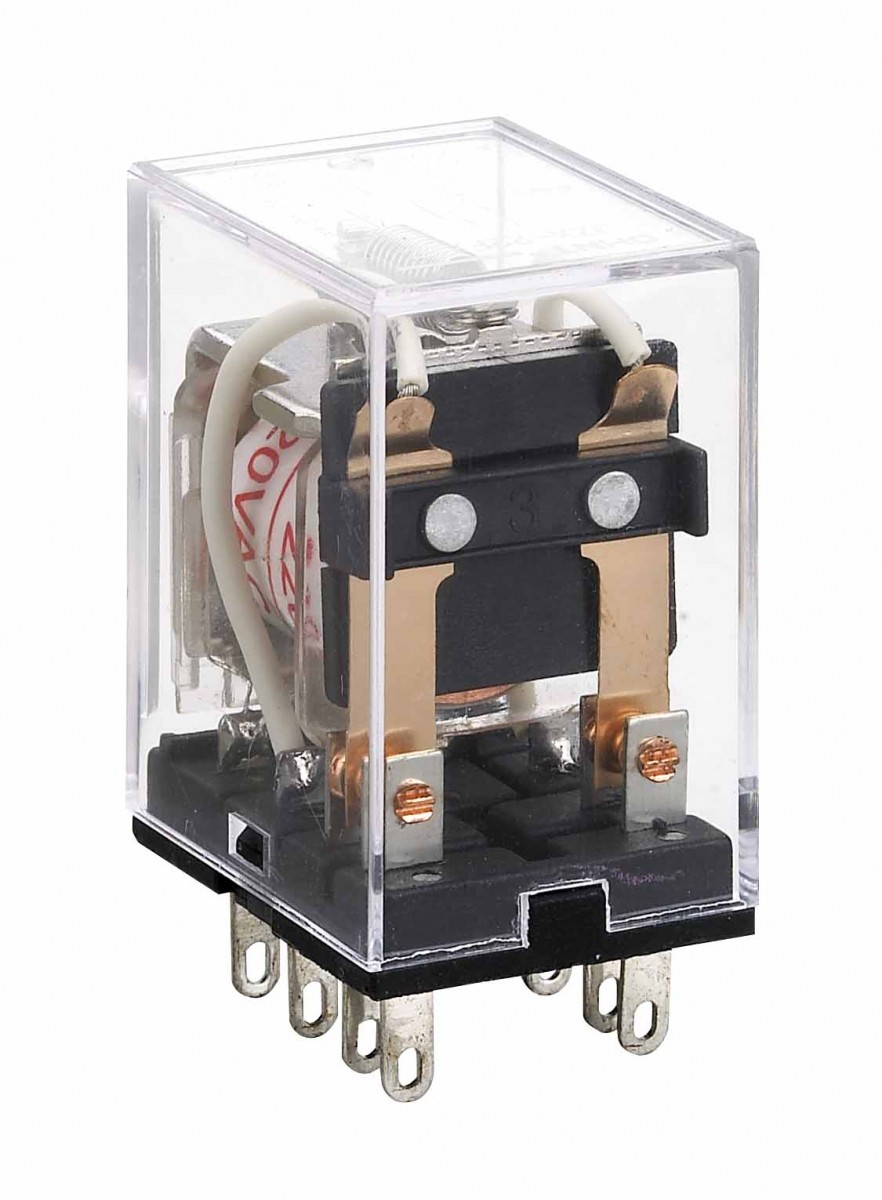

Промежуточное реле CHINT Electric серии JZX-22F предназначено для управления нагрузками небольшой мощности, требующими большого количества коммутаций. Реле электромагнитное промежуточное служит для коммутации электрических цепей переменного и постоянного тока, применяется в автоматике различных систем: освещении, отоплении, вентиляции и т.д. Промежуточное реле CHINT Electric серии JZX-22F имеет три или четыре переключающих контактов и отличается номинальным током контактов: 3 и 5 А. Промежуточное реле CHINT Electric серии JZX-22F коммутирует электрические цепи с номинальным напряжением 250АС и 28DC.
Основные технические характеристики промежуточного реле CHINT Electric серии JZX-22F
|
Типовое обозначение |
JZX-22F(D)/3-05 |
JZX-22F(D)/4-03 |
|
Номинальное рабочее напряжение, В |
250(АС), 28(DC) |
250(АС), 28(DC) |
|
Номинальный ток контактов, А |
5 |
3 |
|
Количество переключающих контактов |
3 | 4 |
| Сопротивление контактов, мОм | ≤100 | ≤100 |
| Сопротивление изоляции, мегаОм | 100 | 100 |
| Электрическая износостойкость, циклов В-О, не менее | 10⁵ | 10⁵ |
| Механическая износостойкость, циклов В-О, не менее | 10⁷ | 10⁷ |
| Время включения, мс | ≤25 | ≤25 |
| Время отключения, мс | ≤25 | ≤25 |
| Индикация | LED | LED |
|
Номинальное напряжение катушки управления, В |
12, 24, 220АС 12, 24DC |
12, 24, 220АС 12, 24DC |
|
Напряжение срабатывания, % от нормального |
80-110АС 75-110DC |
80-110АС 75-110DC |
|
Напряжение возврата контактов реле, % от нормального |
20АС 10 DC |
20АС 10 DC |
|
Потребляемая мощность катушки, ВА(АС)/Вт(DC) |
1.2/0.9 | 1.2/0.9 |
| Условие эксплуатации | УХЛ4 | УХЛ4 |
Таблица для выбора промежуточного реле CHINT Electric серии JZX-22F по артикулу
|
JZX-22F(D)/3-05 |
JZX-22F(D)/4-03 |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
JZX-22F(D)/3-05-220АС |
285361 |
JZX-22F(D)/4-03-220АС |
285380 |
| JZX-22F(D)/3-05-24АС | 285356 | JZX-22F(D)/4-03-24АС |
285375 |
| JZX-22F(D)/3-05-12АС | 285355 | JZX-22F(D)/4-03-12АС |
285374 |
| JZX-22F(D)/3-05-24DС | 285366 | JZX-22F(D)/4-03-24DС | 285385 |
| JZX-22F(D)/3-05-12DС | 285364 | JZX-22F(D)/4-03-12DС | 285383 |
Аксессуары для промежуточного реле CHINT Electric серии JZX-22F
|
Типовое обозначение |
Артикул |
|
Розетка CZY11A для JZX-22F(D) 3 контакта |
285975 |
|
Розетка CZY14A для JZX-22F(D) 4 контакта |
285976 |
