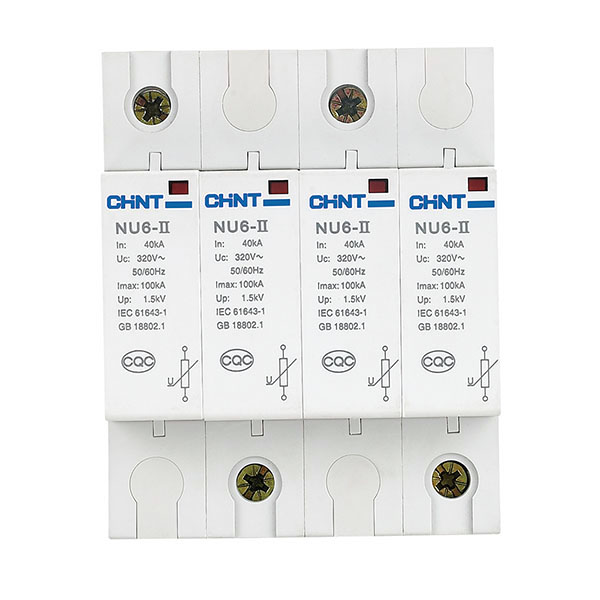

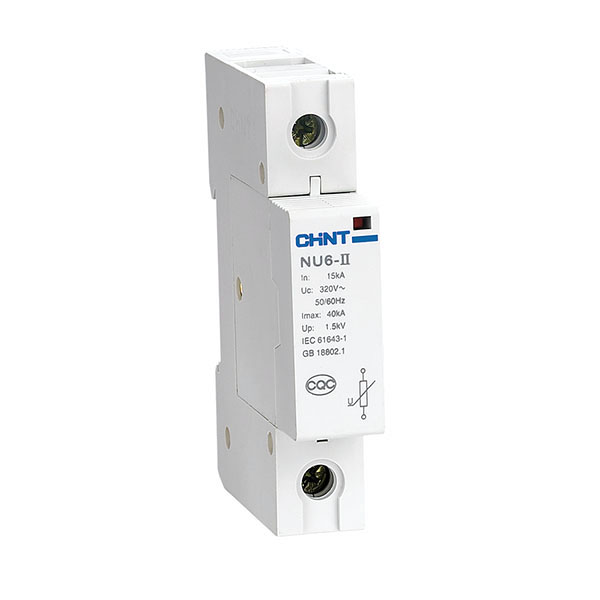

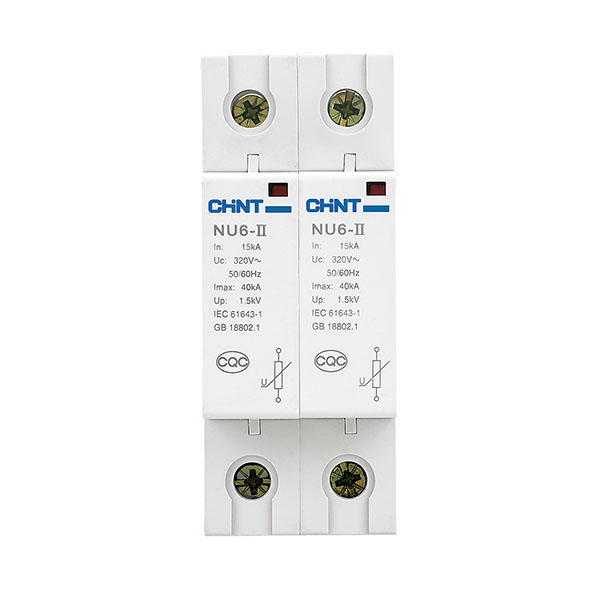

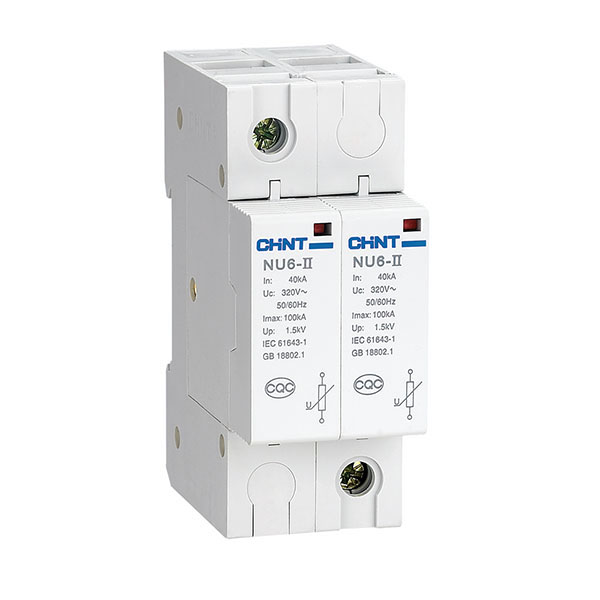

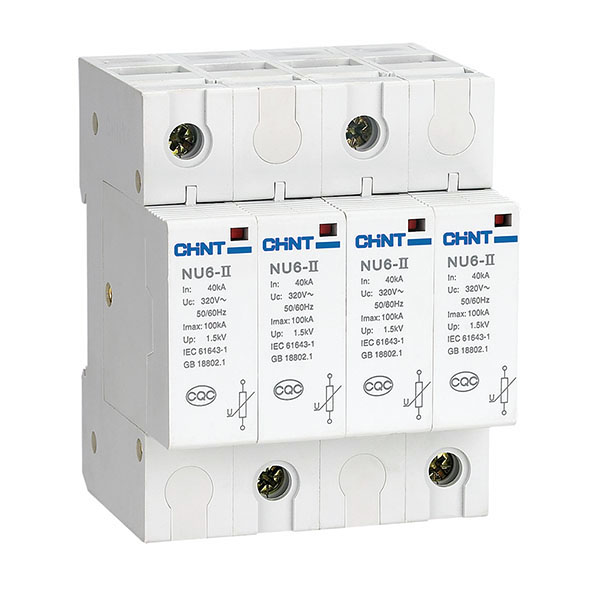

Ограничитель импульсных перенапряжений CHINT Electric серии NU6-II предназначен для защиты внутренних распределительных цепей жилых домов и общественных зданий от грозовых и коммутационных перенапряжений. Существует три класса ограничителей импульсных перенапряжений, которые отличаются по уровню перенапряжений в электросети. Ограничители импульсных перенапряжений CHINT Electric серии NU6-II являются ограничителями импульсных перенапряжений второго класса. Схема ограничителя импульсных перенапряжений состоит из двух независимых компонентов: сменного защитного модуля и основания. При повреждении изделия достаточно заменить сменный защитный модуль, не отключая при этом цепь. Ограничители импульсных перенапряжений представлены в 1, 2, 3-х и 4-х полюсном исполнении. По схеме ограничители импульсных перенапряжений устанавливаются до УЗО. Купив и установив ограничитель импульсных перенапряжений, Вы создадите эффективную и долговременную защиту вашего строения и электрооборудования.
Технические характеристики ограничителя импульсных перенапряжений CHINT Electric серии NU6-II
|
Номинальное напряжение Ue, В |
230/400 |
| Номинальная частота, Гц | 50/60 |
| Количество полюсов | 1, 2, 3, 4 |
| Максимальное длительное рабочее напряжение Uc | 460 |
| Уровень защиты Up, кВ | 2.0 |
| Номинальный разрядный ток In (8/20мкс), кА | 15, 25, 40 |
| Максимальный разрядный ток Imax (8/20мкс), кА | 40, 60, 100 |
| Категория размещения защищенного аппарата | II, III |
Таблица для выбора ограничителя импульсных перенапряжений NU6-II
|
In (8/20мкс), кА |
Imax (8/20мкс), кА |
1-полюсный |
2-полюсный |
||
| Типовое обозначение | Артикул | Типовое обозначение | Артикул | ||
|
15 |
40 |
NU6-II 40kA/460B 1P |
213547 |
NU6-II 40kA/460B 2P |
213616 |
| 25 | 60 |
NU6-II 60kA/460B 1P |
213422 |
NU6-II 60kA/460B 2P |
213550 |
| 40 | 100 |
NU6-II 100kA/460B 1P |
213579 |
NU6-II 100kA/460B 2P |
213570 |
|
In (8/20мкс), кА |
Imax (8/20мкс), кА |
3-полюсный |
4-полюсный |
||
| Типовое обозначение | Артикул | Типовое обозначение |
Артикул | ||
|
15 |
40 |
NU6-II 40kA/460B 3P |
213583 |
NU6-II 40kA/460B 4P |
213595 |
| 25 | 60 |
NU6-II 60kA/460B 3P |
213584 |
NU6-II 60kA/460B 4P |
213596 |
| 40 | 100 |
NU6-II 100kA/460B 3P |
213571 |
NU6-II 100kA/460B 4P |
213574 |
