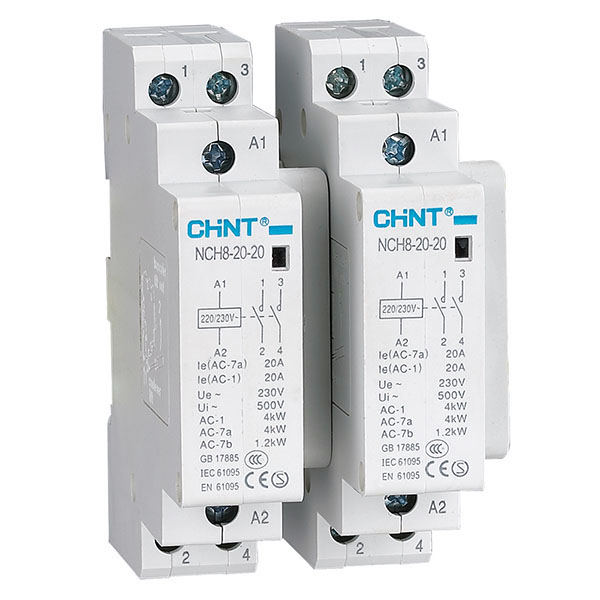

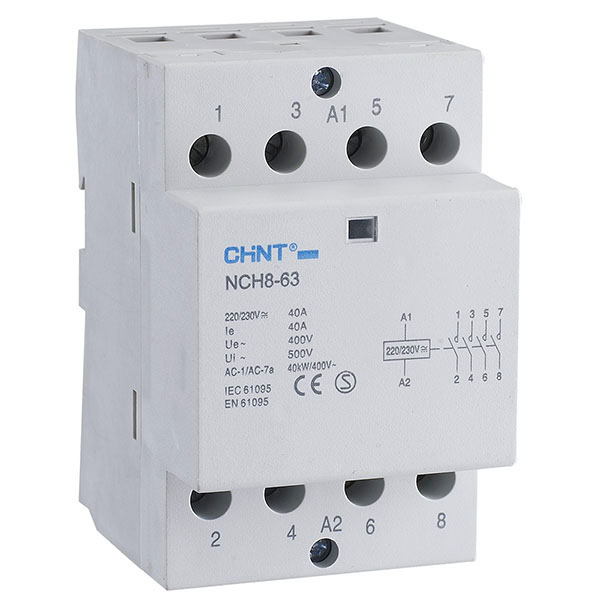

Модульный контактор CHINT Electric серии NCH8 используется для коммутации электрических цепей. Модульный контактор CHINT Electric серии NCH8 применяется для коммутации нагрузки переменного и постоянного тока, номинальный ток которой не превышает 63А. Надежная работа модульного контактора достигается за счет использования материалов, обеспечивающих высокие изоляционные свойства и безопасность. Модульные контакторы используются в системах автоматического контроля освещения, кондиционирования, вентиляции и других технологических процессах. Модульный контактор CHINT имеет компактный дизайн. Возможно дистанционное управление.
Основные технические параметры модульных контакторов CHINT Electric серии NCH8
|
Тип |
Категория применения |
Ui (B) |
Ue (B˜) |
Тепловой ток (А) |
Ie (A) |
Управляемая мощность (кВт) |
|
NCH8-20/20 |
AC-1, AC-7a | 500 | 230 | 20 | 20 | 4 |
|
NCH8-20/20 |
AC-7b |
500 |
230 |
20 | 9 | 1.2 |
| NCH8-20/11 |
AC-1, AC-7a |
500 |
230 |
20 | 20 | 4 |
| NCH8-20/11 |
AC-7b |
500 |
230 |
20 | 9 | 1.2 |
| NCH8-20/02 |
AC-1, AC-7a |
500 |
230 |
20 | 20 | 4 |
| NCH8-20/02 |
AC-7b |
500 |
230 |
20 | 9 | 1.2 |
| NCH8-20/40 |
AC-1, AC-7a |
500 |
400 |
25 | 20 | 10 |
| NCH8-20/22 |
AC-1, AC-7a |
500 |
400 |
25 | 20 | 10 |
| NCH8-25/40 |
AC-1, AC-7a |
500 |
400 |
25 | 25 | 16 |
| NCH8-25/22 |
AC-1, AC-7a |
500 |
400 |
25 | 25 | 16 |
| NCH8-40/20 | AC-1, AC-7a | 500 | 230 | 63 | 40 | 7.5 |
| NCH8-40/11 | AC-1, AC-7a | 500 | 230 | 63 | 40 | 7.5 |
| NCH8-63/20 | AC-1, AC-7a | 500 | 230 | 63 | 63 | 12 |
| NCH8-63/11 | AC-1, AC-7a | 500 | 230 | 63 | 63 | 12 |
| NCH8-40/40 | AC-1, AC-7a | 500 | 400 | 63 | 40 | 26 |
| NCH8-63/40 | AC-1, AC-7a | 500 | 400 | 63 | 63 | 40 |
Таблица для выбора модульного контактора CHINT Electric серии NCH8 по артикулу
|
Номинальный рабочий ток по категории AC-7a 230/400B, A |
Количество контактов |
Номинальное напряжение цепи управления, В |
Типовое обозначение |
Артикул |
|
20 |
2НО | 230 | NCH8-20/20 AC230B | 256054 |
| 20 |
1НО+1НЗ |
230 |
NCH8-20/11 AC230B |
256052 |
| 20 |
2НЗ |
230 |
NCH8-20/02 AC230B |
256053 |
| 20 |
4НО |
230 |
NCH8-20/40 AC230B |
256085 |
| 20 |
2НО+2НЗ |
230 |
NCH8-20/22 AC230B |
256087 |
| 20 |
2НО |
24 |
NCH8-20/20 AC24B |
256051 |
| 20 |
2НЗ |
24 |
NCH8-20/02 AC24B |
256097 |
| 20 |
4НО |
24 |
NCH8-20/40 AC24B |
256086 |
| 20 | 2НО+2НЗ | 24 | NCH8-20/22 AC24B | 256088 |
| 25 | 4НО | 230 | NCH8-25/40 AC230B | 256089 |
| 25 | 2НО+2НЗ | 230 | NCH8-25/22 AC230B | 256091 |
| 25 | 4НО | 24 | NCH8-25/40 AC24B | 256090 |
| 25 | 2НО+2НЗ | 24 | NCH8-25/22 AC24B | 256092 |
| 40 | 2НО | 230 | NCH8-40/20 AC230B | 256081 |
| 40 | 1НО+1НЗ | 230 | NCH8-40/11 AC230B | 256083 |
| 40 | 4НО | 230 | NCH8-40/40 AC230B | 256099 |
| 40 | 2НО | 24 | NCH8-40/20 AC24B | 256082 |
| 40 | 1НО+1НЗ | 24 | NCH8-40/11 AC24B | 256084 |
| 40 | 4НО | 24 | NCH8-40/40 AC24B | 256098 |
| 63 | 2НО | 230 | NCH8-63/20 AC230B | 256093 |
| 63 | 1НО+1НЗ | 230 | NCH8-63/11 AC230B | 256095 |
| 63 | 4НО | 230 | NCH8-63/40 AC230B | 256101 |
| 63 | 2НО | 24 | NCH8-63/20 AC24B | 256094 |
| 63 | 1НО+1НЗ | 24 | NCH8-63/11 AC24B | 256096 |
| 63 | 4НО | 24 | NCH8-63/40 AC24B | 256100 |
