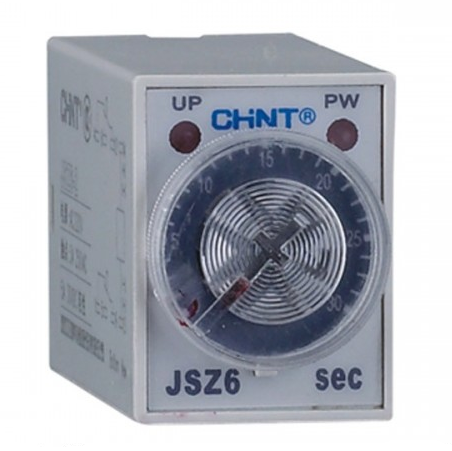

Добавить в заказРеле задержки времени CHINT Electric серии JSZ6 используется для управления цепью частотой 50/60 Гц и при постоянном номинальном напряжении питания цепи управления до 220 В в качестве элемента задержки времени при переключении цепи в соответствии с заданным значением. Реле задержки времени CHINT Electric серии JSZ6 используется в системах автоматического управления станков, комплектного оборудования и т.п.
Технические характеристики реле задержки времени CHINT Electric серии JSZ6
|
Тип |
JSZ6-2 |
JSZ6-4 |
|
Рабочий режим |
Задержка включения питания |
Задержка включения питания |
|
Номер контакта |
Задержка переключения 2 | Задержка переключения 4 |
|
Рабочее напряжение питания (В) |
36В, 110В, 127В, 220В, 24В постоянного тока, 50/60 Гц | |
|
Нагрузочная способность контакта |
Ue/Ie: AC-15 220 B/0,75 A, 380 B/0,47 A; DC-13 220 B/0,27 A; Ith: 5 A | |
| Диапазон задержки | (0,1~1) с, (0,5~5) с, (1~10) с, (2,5~30) с, (5~60) с, (15~180) с, (1~10) мин, (2,5~30) мин, (5~60) мин |
|
| Срок службы электрических компонентов | 100х10³ | |
| Срок службы механических компонентов | 1000х10³ | |
| Режим настройки | Потенциометр | |
| Погрешность при переустановке | 10% | |
| Температура окружающей среды | -5°÷+40° | |
| Взаимозаменяемость | Является взаимозаменяемым с изделиями серии HY3 | |
| Адаптированный цоколь | CZY08A-02, CZY08A-Е, CZY08В-01, CZY14A, CZY14В, CZY14В-Е | |

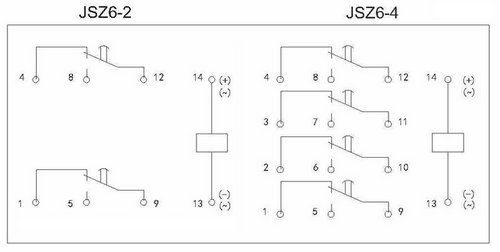

Электрическая схема
Таблица для выбора реле задержки времени CHINT Electric серии JSZ6 по артикулу
|
Типовое обозначение |
Артикул |
|
JSZ6-2 10s АC 220V |
294533 |
|
JSZ6-2 30s АC 220V |
294535 |
| JSZ6-2 60s АC 220V | 294538 |
| JSZ6-2 10min АC 220V | 294544 |
| JSZ6-2 30min АC 220V | 294547 |
| JSZ6-4 5s АC 220V | 294564 |
| JSZ6-4 60s АC 220V | 294571 |
| JSZ6-4 30min АC 220V | 294579 |
| JSZ6-4 60min АC 220V | 294580 |
