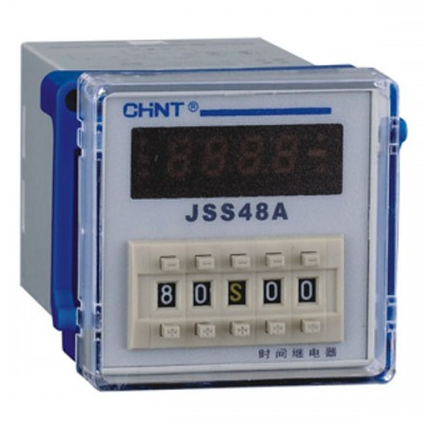

Добавить в заказРеле задержки времени CHINT Electric серии JSS48A используется для управления цепью при переменном номинальном напряжении питания цепи управления до 380 В, частотой 50/60 Гц и при постоянном номинальном напряжении питания цепи управления до 240 В в качестве элемента задержки времени при переключении цепи в соответствии с заданным значением. Реле задержки времени CHINT Electric серии JSS48A замыкает или размыкает цепь в заданное время.
Технические характеристики реле задержки времени CHINT Electric серии JSS48A
|
Рабочий режим |
Задержка включения питания: JSS48A, JSS48A-2Z, JSS48A-11, JSS48A-G, JSS48A-P; Циклическая задержка: JSS48A-S |
|
Номер контакта |
Задержка переключения 1: JSS48A, JSS48A-S; Задержка переключения 2: JSS48A-2Z, JSS48A-11, JSS48A-G, JSS48A-P |
|
Рабочее напряжение питания (В) |
Переменное/постоянное напряжение: 24-48В, 100-240В, 220В переменного тока; 380В переменного тока, 50/60 Гц |
|
Нагрузочная способность контакта |
Ue/Ie: AC-15 220 B/0,75 A, 380 B/0,47 A; DC-13 220 B/0,27 A; Ith: 5 A |
| Срок службы электрических компонентов | 100х10³ |
| Срок службы механических компонентов | 1000х10³ |
| Температура окружающей среды | -5°÷+40° |
| Погрешность задержки | 1% |
| Потребление мощности | 3ВА |
| Тип установки | Панельная |
Технические характеристики реле задержки времени CHINT Electric серии JSS48A
|
Тип |
Диапазон задержки |
|
JSS48A |
1~99 мин 99 с, 1 мин~99 ч 99 мин, 0,01~99,99 с |
|
JSS48A-11 |
|
|
JSS48A-2Z |
|
| JSS48A-S | 1~99 с, 1~99 мин, 1~99 ч |
| JSS48A-G2 | 0,1~9,9 с, 1~99 с, 0,1~9,9 мин, 1~99 мин |
| JSS48A-P2 | |
| JSS48A-G3 | 0,01~9,99 с, 0,1~99,9 с, 1~999 с, 0,1~99,9 мин, 1~999 мин |
| JSS48A-P3 |

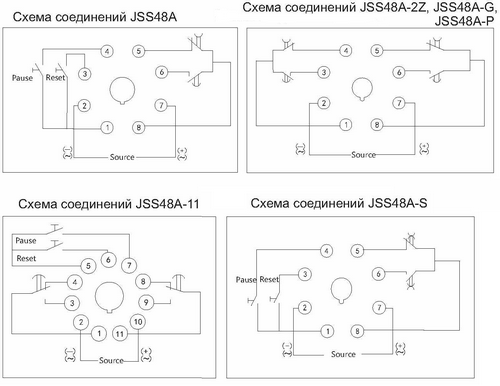

Электрическая схема
Таблица для выбора реле задержки времени CHINT Electric серии JSS48A по артикулу
|
Типовое обозначение |
Артикул |
|
JSS48A-11 АC/DC 100V-240V |
300082 |
|
JSS48A АC/DC 100V-240V |
300084 |
| JSS48A-G2 99s АC 220V | 300133 |
| JSS48A-G2 99min АC/DC 100V-240V | 300076 |
| JSS48A-P3 99.9s АC/DC 100V-240V | 300106 |
| JSS48A-P3 999s АC/DC 100V-240V | 300108 |
| JSS48A-P2 9.9min АC/DC 100V-240V | 300117 |
| JSS48A-P2 99min АC/DC 100V-240V | 300118 |
