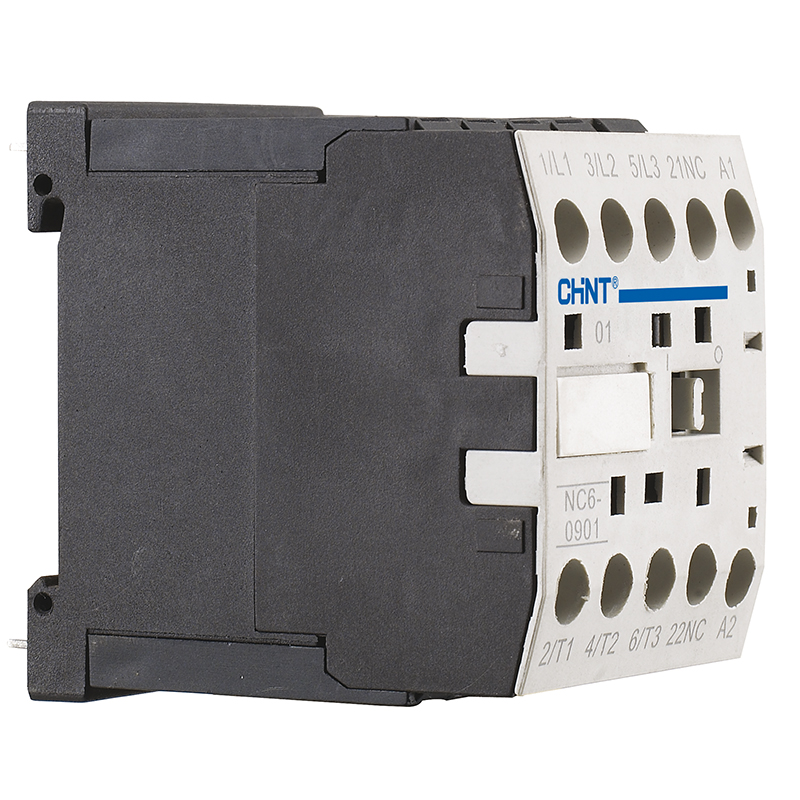

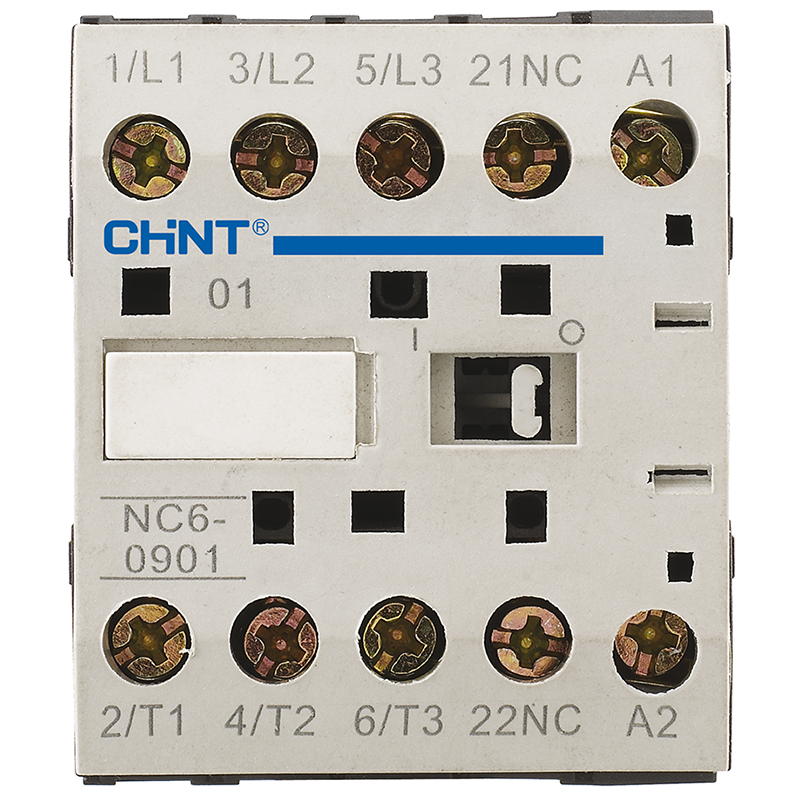

Контакторы CHINT Electric серии NC6 служат для коммутации силовых цепей переменного тока. Низковольтные контакторы как постоянного, так и переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему, систему блок-контактов. Управление контактором CHINT Electric серии NC6 происходит за счет вспомогательной цепи тока, проходящего по катушкам контактора, номинальным напряжением 24...400 В. Контакторы CHINT Electric серии NC6 используются для коммутации электрических цепей напряжением до 690 В переменного тока, частотой 50/60 Гц, номинального рабочего тока до 9 А. При применении совместно с тепловыми реле, низковольтные контакторы обеспечивают защиту от сверхтоков. Контакторы CHINT Electric серии NC6 являются трех и четырехполюсными контакторами. Низковольтные контакторы из-за частых коммутаций должны иметь высокую коммутационную и механическую износостойкость. Трех и четырехполюсные контакторы CHINT Electric серии NC6 имеют категории применения АС-1, АС-3, АС-4.
Основные технические характеристики контактора CHINT Electric серии NС6
NС6-06 (3-полюсный), NС6-06-К (3-полюсный), NС6-06 (4-полюсный)
|
Условный тепловой ток, A |
AC-1 20 |
|
Номинальный рабочий ток, А |
АС3/АС4 380/400В 6 АС3/АС4 660/690В 3.8 |
|
Номинальные напряжения цепи управления, В (частота 50/60Гц) |
24, 36, 48, 110, 127, 220, 230, 380, 400 |
|
Потребляемая мощность Вт, не более |
На включение 30 На удержание 4.5 |
|
Номинальная мощность управляемого электродвигателя кВт (АС-3) |
220/230В 1.5 380/400В 2.2 660/690В 3 |
|
Номинальная мощность управляемого электродвигателя л.с. |
240В - 400В - 600в - |
|
Число полюсов |
3; 4 |
|
Допустимая частота включений (циклов в час) |
Под током АС-3 1200 АС-4 300 Без тока в цепи 3600 |
|
Коммутационная износостойкость (тыс. циклов ВО) |
АС-3 1200 АС-4 25 |
|
Механическая износостойкость (млн. циклов ВО) |
10 |
| Тип защитного предохранителя | RT16-16 |
NС6-09 (3-полюсный), NС6-09-К (3-полюсный), NС6-09 (4-полюсный)
|
Условный тепловой ток, A |
AC-1 20 |
|
Номинальный рабочий ток, А |
АС3/АС4 380/400В 9 АС3/АС4 660/690В 5 |
|
Номинальные напряжения цепи управления, В (частота 50/60Гц) |
24, 36, 48, 110, 127, 220, 230, 380, 400 |
|
Потребляемая мощность Вт, не более |
На включение 30 На удержание 4.5 |
|
Номинальная мощность управляемого электродвигателя кВт (АС-3) |
220/230В 2.2 380/400В 4 660/690В 4 |
|
Номинальная мощность управляемого электродвигателя л.с. |
240В 2 400В 3 600В 3 |
|
Число полюсов |
3; 4 |
|
Допустимая частота включений (циклов в час) |
Под током АС-3 1200 АС-4 300 Без тока в цепи 3600 |
|
Коммутационная износостойкость (тыс. циклов ВО) |
АС-3 1200 АС-4 25 |
|
Механическая износостойкость (млн. циклов ВО) |
10 |
| Тип защитного предохранителя | RT16-20 |
Таблица для выбора контактора CHINT Electric серии NС6
|
NС6-06 6А |
NС6-09 9А |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
NС6-0601 6А 230В 1НЗ |
247187 |
NС6-0901 9А 24В 1НЗ |
247599 |
|
NС6-0610 6А 230В 1НО |
247255 |
NС6-0901 9А 230В 1НЗ |
247074 |
|
NС6-0604 6А 230В 4Р |
247079 |
NС6-0910 9А 230В 1НО |
247075 |
|
NС6-0608 6А 230В |
247226 |
NС6-0910 9А 24В 1НО |
247606 |
|
NС6-0904 9А 24В |
247291 |
||
|
NС6-0904 9А 110В |
247281 |
||
|
NС6-0904 9А 230В 4Р |
247084 |
||
|
NС6-0908 9А 230В |
247089 |
||
Таблица для выбора аксессуаров для контактора CHINT Electric серии NС6
|
Типовое обозначение |
Артикул |
|
Приставка доп. контакты NCF6-02 к контактору NC6 |
261010 |
|
Приставка доп. контакты NCF6-20 к контактору NC6 |
261013 |
|
Приставка доп. контакты NCF6-11 к контактору NC6 |
247110 |
|
Приставка доп. контакты NCF6-04 к контактору NC6 |
261011 |
| Приставка доп. контакты NCF6-40 к контактору NC6 |
261015 |
| Приставка доп. контакты NCF6-31 к контактору NC6 |
261014 |
| Приставка доп. контакты NCF6-13 к контактору NC6 |
261012 |
| Приставка доп. контакты NCF6-22 к контактору NC6 |
247111 |
