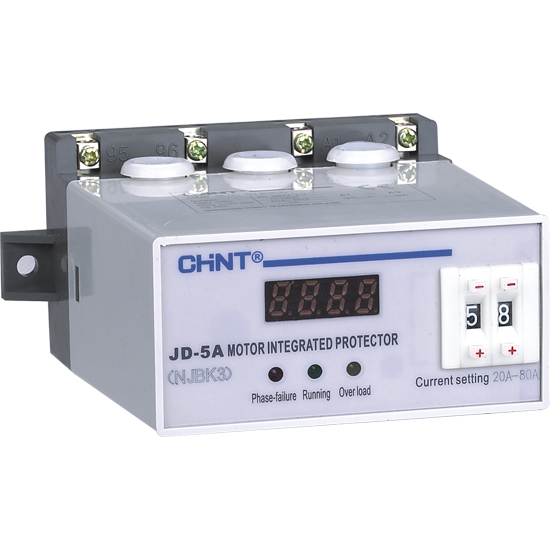

Комплексное защитное устройство для двигателей CHINT Electric серии JD-5A предназначено для защиты двигателя переменного тока от перегрузки, обрыва и несимметрии фаз. Комплексное защитное устройство для двигателей CHINT Electric серии JD-5A имеет номинальную силу тока 1-400 А. Комплексное защитное устройство для двигателей CHINT Electric серии JD-5A может работать как в непрерывном, так и в прерывистом режиме. Данное защитное устройство и контактор переменного тока работают совместно. В комплексном защитном устройстве для двигателей CHINT Electric серии JD-5A предусмотрена высокоточная цифровая система настройки. Защитное устройство оборудовано тремя индикаторами: нормальная работа, перегрузка, обрыв фазы. Подключение главной цепи осуществляется через проходной разъем.
Основные технические характеристики комплексного защитного устройства для двигателей CHINT Electric серии JD-5A
|
Тип |
JD-5A/80 | JD-5A/80 | JD-5A/80 | JD-5A/400 |
JD-5A/400 |
||||
|
Диапазон тока настройки, А |
1~5 |
5~20 | 20~80 | 80~200 |
160~400 |
||||
|
Напряжение в цепи управления(напряжение питания), В |
220 В, 230 В, 380 В, 400 В |
||||||||
| Допустимая мощность двигателя, кВт | 0.5~2.5 | 2.5~10 | 10~40 | 40~100 | 80~200 | ||||
| Номинальное напряжение изоляции цепи управления | 380 В | ||||||||
| Номинальная частота | 50 Гц | ||||||||
Параметры контактов
|
Тип применения |
АС-15 | ||
|
Номинальное рабочее напряжение, В |
240 |
380 | |
|
Номинальный рабочий ток, А |
1.5 |
0.95 |
|
| Ток термической стойкости, А | 5 |
Таблица для выбора комплексного защитного устройства для двигателей CHINT Electric серии JD-5A по артикулу
|
Типовое обозначение |
Диапазон уставок, А |
Напряжение управления, В |
Артикул |
|
G JD-5A 1A~5A AC380B |
1÷5 |
380 |
282073 |
|
G JD-5A 5A~20A AC380B |
5÷20 |
380 | 282074 |
|
G JD-5A 20A~80A AC380B |
20÷80 |
380 | 282062 |
| G JD-5A 80A~200A AC380B | 80÷200 | 380 | 282077 |
| G JD-5A 160A~400A AC380B | 160÷400 |
380 | 282078 |
| G JD-5A 1A~5A AC220B | 1÷5 | 220 | 282071 |
| G JD-5A 5A~20A AC220B | 5÷20 | 220 | 282072 |
| G JD-5A 20A~80A AC220B | 20÷80 | 220 | 282063 |
| G JD-5A 80A~200A AC220B | 80÷200 | 220 | 282075 |
| G JD-5A 160A~400A AC220B | 160÷400 | 220 | 282076 |
