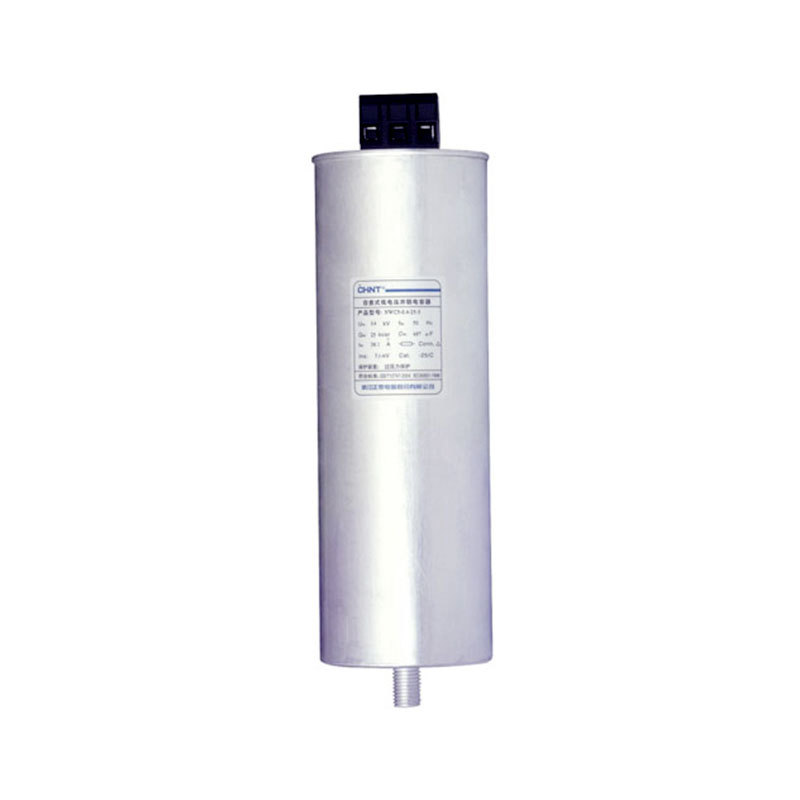

Сухой низковольтный шунтирующий конденсатор CHINT Electric серии NWC6 предназначен для использования в системах питания переменного напряжения с номинальным напряжением до 1000 В. Сухой низковольтный шунтирующий конденсатор CHINT Electric серии NWC6 позволяет повысить коэффициент мощности, уменьшить потери на линии и улучшить качество напряжения.
Основные технические характеристики шунтирующего конденсатора CHINT Electric серии NWC6
|
Номинальное напряжение, кВ |
0,23 кВ, 0,4 кВ, 0,45 кВ, 0,525 кВ |
|
Номинальная частота |
50/60 Гц |
|
Номинальная емкость |
(5...30) кВАр |
|
Отклонение по емкости |
-5%...+10% |
|
Тангенс угла потерь tg8 |
<0,0012 |
|
Выдерживаемое напряжение |
между электродами: частота питания 2,15 Un, 2 с. |
|
контакт-корпус: частота питания 3,6 кВ, 5 с. |
|
|
Максимально допустимое перенапряжение |
1,1 Un; не более 8 ч каждые 24 ч |
|
Максимально допустимый ток |
1,3 In |
Таблица для выбора шунтирующего конденсатора CHINT Electric серии NWC6 (3 фазы)
|
Наименование |
Номинальное рабочее напряжение, кВ |
Мощность конденсатора, кВАр |
Номинальный ток In, А | Артикул |
|
NWC6-0.45-5-3 |
0.45 |
5 |
6.4 |
799032 |
|
NWC6-0.45-7.5-3 |
0.45 |
7.5 |
9.6 |
799033 |
|
NWC6-0.45-10-3 |
0.45 |
10 |
12.8 |
799034 |
|
NWC6-0.45-15-3 |
0.45 |
15 | 19.2 | 799035 |
|
NWC6-0.45-20-3 |
0.45 |
20 | 25.7 | 799036 |
| NWC6-0.45-25-3 | 0.45 | 25 | 32.1 | 799037 |
| NWC6-0.45-30-3 | 0.45 | 30 | 38.5 | 799038 |
| NWC6-0.525-5-3 | 0.525 | 5 | 5.5 | 799039 |
| NWC6-0.525-7.5-3 | 0.525 | 7.5 | 8.2 | 799040 |
| NWC6-0.525-10-3 | 0.525 | 10 | 11 | 799041 |
| NWC6-0.525-15-3 | 0.525 | 15 | 16.5 | 799042 |
| NWC6-0.525-20-3 | 0.525 | 20 | 22 | 799043 |
| NWC6-0.525-25-3 | 0.525 | 25 | 27.5 | 799044 |
| NWC6-0.525-30-3 | 0.525 | 30 | 33 | 799045 |
| NWC6-0.4-5-3 | 0.4 | 5 | 7.2 | 799023 |
| NWC6-0.4-7.5-3 | 0.4 | 7.5 | 10.4 | 799024 |
| NWC6-0.4-10-3 | 0.4 | 10 | 14.4 | 799025 |
| NWC6-0.4-15-3 | 0.4 | 15 | 21.7 | 799026 |
| NWC6-0.4-16-3 | 0.4 | 16 | 23.1 | 799027 |
| NWC6-0.4-20-3 | 0.4 | 20 | 28.9 | 799029 |
| NWC6-0.4-25-3 | 0.4 | 25 | 36.1 | 799030 |
| NWC6-0.4-30-3 | 0.4 | 30 | 43.3 | 799031 |
