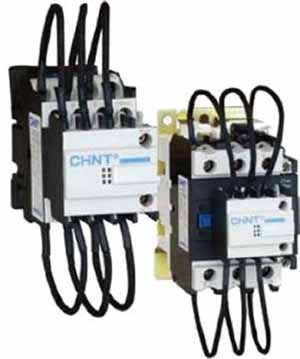

Контакторы для цепей компенсации реактивной мощности CHINT Electric серии CJ19 предназначены для использования в автоматических конденсаторных установках для компенсации реактивной мощности на напряжения 0,4-0,69 кВ. Конденсаторные контакторы CJ19 поставляются мощностью от 6 до 90 кВАр (при U=400В). Встроенные резисторы конденсаторов ограничивают скачок тока в момент включения конденсатора, что увеличивает его срок службы. Вспомогательные контакты с опережающим включением, которые входят в комплект конденсаторных контакторов, предназначены для подключения (на короткое время – 2-3 мс, в течение периода замыкания контактора) резисторов, которые ограничивают ток заряда конденсаторов. При окончании процесса замыкания главных контактов конденсаторного контактора, эти резисторы отключаются. Контакторы для компенсации реактивной мощности CHINT Electric серии CJ19 способны приводить к увеличению общего срока службы системы, предназначенной для максимальной компенсации реактивной мощности, и имеют различное количество вспомогательных контактов.
Основные технические характеристики контактора для компенсации реактивной мощности CHINT Electric серии CJ19
|
Параметры |
CJ19-25 |
CJ19-32 |
CJ19-43 | CJ19-63 | CJ19-95 |
|
Номинальный рабочий ток, А |
17 |
23 | 29 | 43 | 72.2 (400В) |
|
Номинальная управляемая мощность, кВАр 220/230 В |
6 |
9 | 10 | 15 | 28.8 (240В) |
|
Номинальная управляемая мощность, кВАр 380/400 В |
12 | 18 | 20 | 30 | 50 (400В) |
|
Номинальное напряжение изоляции, В |
500 |
||||
|
Пусковой импульс тока |
20Ie |
||||
|
Коммутационная износостойкость (тыс. циклов) |
100 |
||||
|
Механическая износостойкость (млн. циклов) |
1 |
||||
|
Характеристики цепи управления |
Включение 85-100%, отключение 20-75% номинального напряжения цепи управления |
||||
|
Потребляемая мощность катушки на включение, ВА |
70 |
110 | 220 | ||
|
Потребляемая мощность катушки на удержание, ВА |
8 | 11 | 20 | ||
| Характеристики вспомогательных контактов | АС-15 360ВА DC-13 33Вт | ||||
| Масса, кг | 0.44 | 0.63 | 0.64 | 1.4 | 1.5 |
|
Параметры |
CJ19-115 |
CJ19-150 |
CJ19-170 |
|
Номинальный рабочий ток, А |
87 (400В) |
115 (400В) | 130 (400В) |
|
Номинальная управляемая мощность, кВАр 220/230 В |
34.5 (240В) |
46 (240В) | 52 (240В) |
|
Номинальная управляемая мощность, кВАр 380/400 В |
60 (400В) | 80 (400В) | 90 (400В) |
|
Номинальное напряжение изоляции, В |
690 |
||
|
Пусковой импульс тока |
20Ie |
||
|
Коммутационная износостойкость (тыс. циклов) |
20 |
||
|
Механическая износостойкость (млн. циклов) |
3 |
||
|
Характеристики цепи управления |
Включение 85-100%, отключение 20-75% номинального напряжения цепи управления |
||
|
Потребляемая мощность катушки на включение, ВА |
660 |
||
|
Потребляемая мощность катушки на удержание, ВА |
85.5 | ||
| Характеристики вспомогательных контактов | АС-15 360ВА DC-13 33Вт | ||
| Масса, кг | 3.45 | ||
Таблица для выбора контактора для компенсации реактивной мощности CHINT Electric серии CJ19
|
CJ19-25 |
CJ19-32 |
CJ19-43 |
CJ19-63 | ||||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
CJ19-2502 12кВАр 2НЗ 230В |
243092 |
CJ19-3202 18кВАр 2НЗ 230В |
243185 |
CJ19-4302 20кВАр 2НЗ 230В |
243293 |
CJ19-6312 30кВАр 1НО+2НЗ 230В |
243358 |
|
CJ19-2502 12кВАр 2НЗ 400В |
243107 |
CJ19-3202 18кВАр 2НЗ 400В |
243200 |
CJ19-4302 20кВАр 2НЗ 400В |
243308 |
CJ19-6312 30кВАр 1НО+2НЗ 400В |
243369 |
|
CJ19-2511 12кВАр 1НО+1НЗ 230В |
244239 |
CJ19-3211 18кВАр 1НО+1НЗ 230В |
244240 |
CJ19-4311 20кВАр 1НО+1НЗ 230В |
244255 |
||
|
CJ19-2511 12кВАр 1НО+1НЗ 400В |
243134 |
CJ19-3211 18кВАр 1НО+1НЗ 400В |
243230 |
CJ19-4311 20кВАр 1НО+1НЗ 400В |
243335 |
||
Таблица для выбора контактора для компенсации реактивной мощности CHINT Electric серии CJ19
|
CJ19-95 |
CJ19-115 |
CJ19-150 |
CJ19-170 | ||||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
CJ19-9512 50кВАр 1НО+2НЗ 230В |
243422 |
CJ19-115/10 60кВАр 1НО 230В |
244353 |
CJ19-150/10 80кВАр 1НО 230В |
244361 |
CJ19-170/10 90кВАр 1НО 230В |
244369 |
|
CJ19-9512 50кВАр 1НО+2НЗ 400В |
243434 |
CJ19-115/10 60кВАр 1НО 380В |
244354 |
CJ19-150/10 80кВАр 1НО 380В |
244362 |
CJ19-170/10 90кВАр 1НО 380В |
244370 |
