Кнопки управления и переключатели CHINT Electric серии NP2 предназначены для оперативного управления технологическим оборудованием, магнитными пускателями, контакторами и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 416 В или постоянного тока напряжением до 220 В. Кнопки управления и переключатели CHINT представлены в широкой цветовой гамме. Кнопки управления и переключатели CHINT Electric серии NP2 имеются двух видов: с пластиковой головкой и с металлической головкой. Кнопки управления CHINT Electric серии NP2 представлены плоскими кнопками, выступающими кнопками, кнопками "грибок", сдвоенными кнопками, с подсветкой и без, с маркировкой. Переключатели CHINT Electric серии NP2 выполнены с ключом и без, с подсветкой и без. Большой ассортимент кнопок управления и переключателей CHINT Electric серии NP2 дает возможность выбора различных исполнений кнопок управления и переключателей. Варианты исполнения кнопок управления CHINT Electric серии NP2: с фиксацией, без фиксации, с самовозвратом, с пружинным возвратом. Варианты исполнения переключателей CHINT Electric серии NP2: с фиксацией, с возвратом, с ключом. Кнопки управления и переключатели CHINT Electric серии NP2 имеют степень защиты IP40.
Технические характеристики кнопок управления CHINT Electric серии NР2
| Общие характеристики | ||||
|
Электрические параметры |
Переменный ток 50/60 Гц, 415 В; постоянный ток 220 В |
|||
|
Степень защиты |
IP40 | |||
| Соответствие | ГОСТ Р 50030.5.1 | |||
|
Номинальные параметры по категориям применения |
||||
| АС-15 | Номинальное рабочее напряжение, В |
415 |
220 |
125 |
| Номинальный рабочий ток, А | 1.9 | 4.5 | - | |
|
DC-13 |
Номинальное рабочее напряжение, В |
415 |
220 | 125 |
| Номинальный рабочий ток, А | - | 0.3 | 0.55 | |
| Механическая износостойкость, циклов оперирования | 1000000 утапливаемые, грибовидные кнопки | |||
| 300х10³ кнопки с подсветкой | ||||
| 100х10³ другие типы | ||||
| Электрическая износостойкость, циклов оперирования | АС 500х10³/DC 200х10³ утапливаемые, грибовидные кнопки | |||
| 100х10³ другие типы | ||||
| Таблица цветов кнопок | 1-белая, 2-черная, 3-зеленая, 4-красная, 5-желтая, 6-синяя | |||
| Основные параметры ламп для кнопок с подсветкой | ||||
| Номинальный рабочий ток | Ie≤20мА | |||
| Номинальное рабочее напряжение, В | AC/DC 6, 12, 24, 48, 110, 230; АС 400 | |||
Кнопки управления и переключатели CHINT Electric серии NР2 с металлической головкой

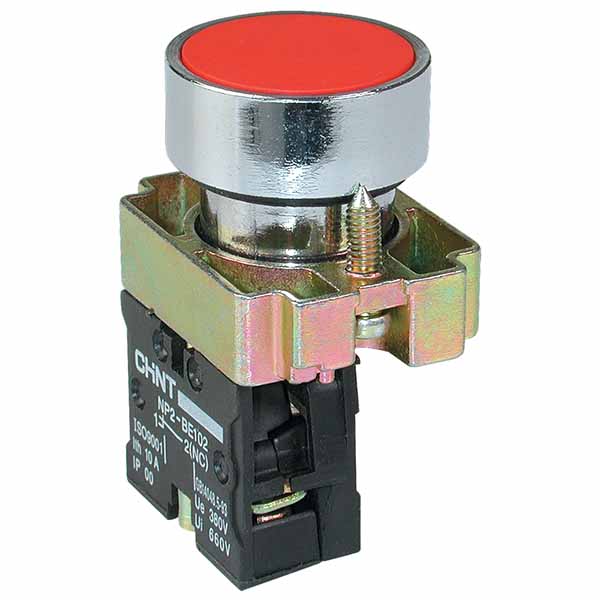

Плоские кнопки (ВА) с самовозвратом, маркировкой
|
Типовое обозначение |
Артикул |
|
NP2-BА21 1НО |
573787 |
|
NP2-BА31 1НО |
574842 |
| NP2-BА42 1НЗ | 574843 |
| NP2-BА51 1Н0 | 574844 |
| NP2-ВА61 1НО | 574845 |
| NP2-ВА25 1НО+1НЗ | 574841 |
| NP2-ВА35 1НО+1НЗ | 573763 |
| NP2-ВА45 1НО+1НЗ | 573764 |
| NP2-ВА3311 1НО | 575478 |
| NP2-ВА2365 1НО+1НЗ | 575479 |
| NP2-ВА4322 1НЗ | 575480 |
| NP2-ВА2351 1НО | 575481 |
| NP2-ВА1345 1НО+1НЗ | 575482 |
Плоские кнопки с подсветкой (BW3) пружинный возврат
|
Типовое обозначение |
Артикул |
| NP2-BW3361 1НО АС/DC230B (LED) | 573831 |
| NP2-BW3365 1НО+1НЗ АС/DC230B (LED) | 574268 |
| NP2-BW3465 1НО+1НЗ АС/DC230B (LED) | 574267 |
| NP2-BW3565 1НО+1НЗ АС/DC230B (LED) | 574266 |
| NP2-BW3665 1НО+1НЗ АС/DC230B (LED) | 574751 |
Выступающие кнопки с самовозвратом (BL)
|
Типовое обозначение |
Артикул |
| NP2-BL42 1HЗ | 575483 |
| NP2-BL31 1HО | 575484 |
| NP2-BL55 1HО+1НЗ | 575485 |
| NP2-BL65 1HО+1НЗ | 575486 |
| NP2-BL15 1HО+1НЗ | 575487 |
| NP2-BL21 1HО | 575488 |

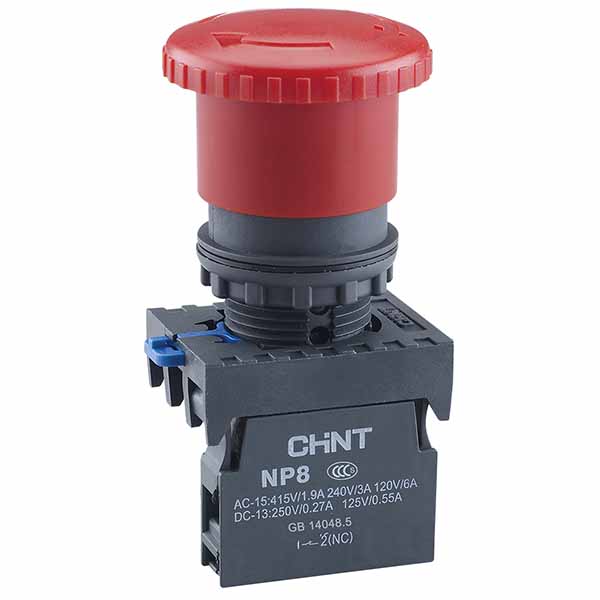

Кнопки "грибок" с самовозвратом (ВС)
|
Типовое обозначение |
Артикул |
| NP2-ВС22 1НЗ | 573809 |
| NP2-ВС32 1НЗ | 573798 |
| NP2-ВС42 1НЗ | 574846 |
| NP2-ВС52 1НЗ | 573838 |
Кнопки "грибок" с фиксацией (ВS)
|
Типовое обозначение |
Артикул |
| NP2-ВS542 1НЗ | 574862 |
| NP2-ВS445 1НЗ+1HO | 573835 |
| NP2-ВS545 1НЗ+1HO | 574863 |
Кнопки сдвоенные красно-зеленые с подсветкой
|
Типовое обозначение |
Артикул |
|
NP2-BW8465 1НО+1НЗ АС230В (LED) |
573829 |

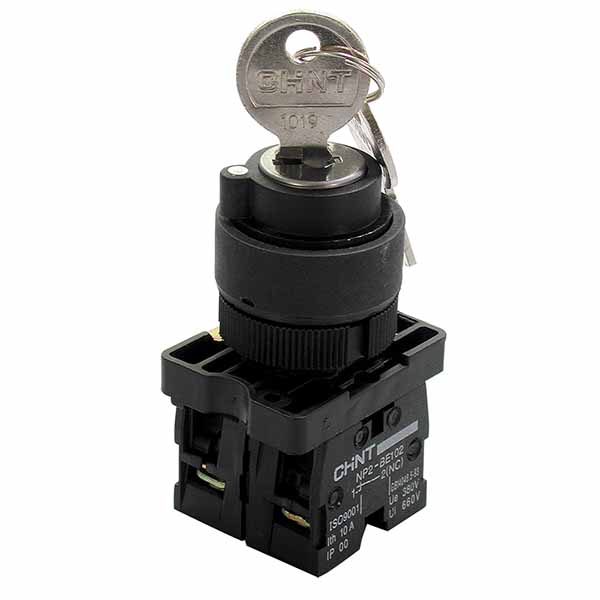

Переключатели с фиксацией, с самовозвратом, с подсветкой
|
Типовое обозначение |
Артикул |
|
NP2-BD21 1HO |
574847 |
| NP2-BD33 2HO | 574849 |
| NP2-BD41 1HO | 574850 |
| NP2-BD53 2HO | 574852 |
| NP2-BJ21 1HO | 574856 |
| NP2-BJ25 1HO+1HЗ | 574857 |
| NP2-BJ33 2HO | 574858 |
| NP2-BJ41 1HO | 573827 |
| NP2-BJ45 1HO+1HЗ | 573836 |
| NP2-BJ53 2HO | 573770 |
| NP2-BG21 1HO | 574853 |
| NP2-BG25 1HO+1HЗ | 574854 |
| NP2-BG33 2HO | 575855 |
| NP2-BG41 1HO | 573767 |
| NP2-BG53 2HO | 573769 |
| NP2-BK12461 1НО АС/DC220В (LED) | 574697 |
| NP2-BK13465 1НО+1НЗ АС230В (LED) | 575500 |
Кнопки управления и переключатели CHINT Electric серии NР2 с пластиковой головкой
Плоские кнопки (ЕА) с самовозвратом
|
Типовое обозначение |
Артикул |
|
NP2-ЕА21 1НО |
574814 |
|
NP2-ЕА31 1НО |
574816 |
| NP2-ЕА42 1НЗ | 574817 |
| NP2-ЕА51 1Н0 | 574818 |
| NP2-ЕА61 1НО | 574819 |
| NP2-ЕА25 1НО+1НЗ | 574815 |
| NP2-ЕА35 1НО+1НЗ | 573779 |
| NP2-ЕА45 1НО+1НЗ | 573780 |
Плоские кнопки с подсветкой (ЕW3) пружинный возврат
|
Типовое обозначение |
Артикул |
| NP2-ЕW3165 1НО+1НЗ АС/DC230B (LED) | 574735 |
| NP2-ЕW3365 1НО+1НЗ АС/DC230B (LED) | 574736 |
| NP2-ЕW3465 1НО+1НЗ АС/DC230B (LED) | 574737 |
| NP2-ЕW3565 1НО+1НЗ АС/DC230B (LED) | 574738 |
| NP2-ЕW3665 1НО+1НЗ АС/DC230B (LED) | 574739 |
Кнопки "грибок" с самовозвратом (ЕС)
|
Типовое обозначение |
Артикул |
| NP2-ЕС22 1НЗ | 573844 |
| NP2-ЕС32 1НЗ | 573839 |
| NP2-ЕС42 1НЗ | 574820 |
Кнопки "грибок" с фиксацией (ЕS)
|
Типовое обозначение |
Артикул |
| NP2-ЕS442 1НЗ | 574831 |
| NP2-ЕS542 1НЗ | 574833 |
Кнопки сдвоенные красно-зеленые с подсветкой
|
Типовое обозначение |
Артикул |
|
NP2-EW8465 1НО+1НЗ АС/DC 220/230В (LED) |
574745 |
Переключатели с фиксацией, с самовозвратом
|
Типовое обозначение |
Артикул |
|
NP2-ЕD21 1HO |
574821 |
| NP2-ЕD33 2HO | 574822 |
| NP2-ЕD25 1HO+1HЗ | 573781 |
| NP2-ЕD41 1HO | 573801 |
| NP2-ЕD53 2HO | 573775 |
| NP2-ЕJ21 1HO | 574823 |
| NP2-ЕJ25 1HO+1HЗ | 574824 |
| NP2-ЕJ33 2HO | 574825 |
| NP2-ЕJ41 1HO | 574826 |
| NP2-ЕJ53 2HO | 574828 |
| NP2-ЕG21 1HO | 574829 |
| NP2-ЕG33 2HO | 574830 |
| NP2-ЕG41 1HO | 573841 |
| NP2-ЕG53 2HO | 573842 |
Аксессуары для кнопок управления CHINT Electric серии NР2
|
Типовое обозначение |
Артикул |
|
Блоки контактные NР2-ВЕ101 1НО |
576728 |
| Блоки контактные NР2-ВЕ102 1НЗ | 576726 |
| Шильдик для кнопок NР2 30ммх45мм NP2-BZ31 | 576794 |
| Шильдик аварийной остановки NP2-BY9101 φ60 (без надписи) | 576788 |
| Шильдик аварийной остановки NP2-BY8101 φ90 (без надписи) | 576792 |
| Шильдик аварийной остановки NP2-BY9330 φ60 (с надписью) | 576784 |
| Шильдик аварийной остановки NP2-BY8330 φ90 (с надписью) | 576786 |

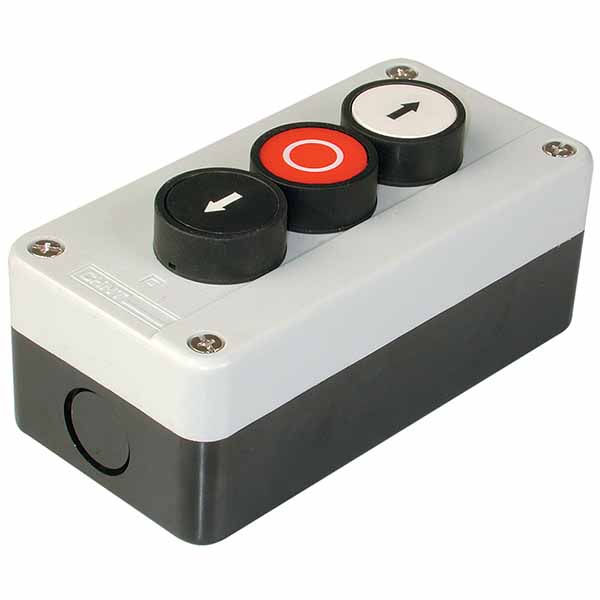

Кнопочные посты NР2, корпуса для кнопок
|
Типовое обозначение |
Артикул |
|
NP2-В102 1HO |
574869 |
| NP2-В103 1HO | 574870 |
| NP2-В112 1HЗ | 574871 |
| NP2-В114 1HЗ | 574696 |
| NP2-J174 1HЗ | 574883 |
| NP2-В164Н29 1HЗ | 574879 |
| NP2-В132Н29 1HО | 574878 |
| NP2-В142Н29 1HО | 574568 |
| NP2-В213 1HO+1НЗ | 573810 |
| NP2-В215 1HO+1НЗ | 574872 |
| NP2-В222 1HO+1НО | 574873 |
| NP2-В223 1HO+1НО | 575551 |
| NP2-В363 сигн. лампа+1HO+1НЗ | 574903 |
| NP2-В324 1HO+1НЗ+1НО | 573811 |
| NP2-В334 1HO+1НЗ+1НО | 574874 |
| NP2-В339 1HO+1НЗ+1НО | 574875 |
| Корпус для кнопок NP2 1 место NP2-В01 | 574887 |
| Корпус для кнопок NP2 2 места NP2-В02 | 574885 |
| Корпус для кнопок NP2 3 места NP2-В03 | 574886 |
