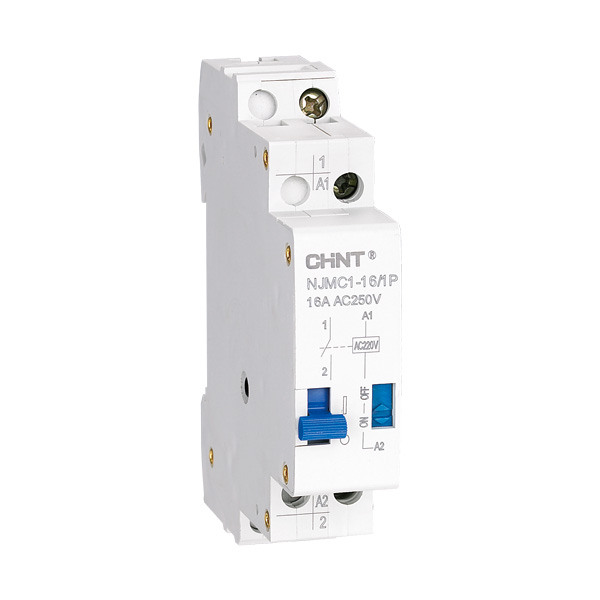

Импульсные реле CHINT Electric серии NJMC1 служат для управления освещением, электроустановками и т.п. из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей. Импульсные реле могут иметь катушку или входной сигнал на 12 (В), 24 (В), 130(В) и 220 (В). Импульсные реле освещения различаются разным количеством и типом контактов; 1, 2, 3-мя и 4-мя полюсами и двумя значениями номинального тока силовых контактов (16 А и 32 А). Способ установки: на DIN-рейку в электрический щит или навесной тип. Основное отличие управления импульсным реле от обычного реле состоит в том, что для включения импульсного реле освещения достаточно одного импульса и не требуется постоянно подавать напряжение на цепь управления. Замыкание и размыкание при управлении импульсным реле происходит при подаче импульса. Таким образом, импульсное реле освещения потребляет электроэнергию только в момент коммутации. Импульсные реле CHINT Electric серии NJMC1 применяются также в производстве для автоматизации различных процессов. Импульсные реле освещения CHINT Electric серии NJMC1 имеют катушку или входной сигнал на 24 (В) и 230 (В). На нашем сайте вы можете купить импульсные реле CHINT Electric серии NJMC1 с одним полюсом и различным номинальным током: 16 А и 32 А.
Технические характеристики импульсного реле CHINT Electric серии NJMC1
|
Номинальный рабочий ток (АC-1), A |
16, 32 | |
| Рабочее напряжение, В | 1Р и 2Р | 250В AC, 28В DC |
| 3Р и 4Р | 415В AC | |
| Напряжение катушки Un, В |
пер. ток | 12, 24, 48, 230 |
| пост. ток | 12, 24, 48, 110 | |
| Количество полюсов | 1Р, 2Р, 3Р, 4Р | |
| Продолжительность импульса | от 50мс до 1с (рекомендуется 200мс) | |
| Напряжение срабатывания | 85%-110%Un | |
| Механическая износостойкость, циклов | 100000 | |
| Электрическая износостойкость, циклов | 1000000 | |
| Степень защиты | IP20 | |
| Рабочая температура, °C | -25...+55 | |
| Монтаж | DIN-рейка | |
Таблица для выбора импульсного реле CHINT Electric серии NJMC1 по артикулу
|
Ток, A |
AC230V |
DC24V |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
|
|
16A |
NJMC1-16 1P AC230V |
657005 |
NJMC1-16 1P DC24V |
657000 |
| 32A |
NJMC1-32 1P AC230V |
657007 |
NJMC1-32 1P DC24V |
657002 |
