Вы можете оформить заказ на данный товар, включив его в заявку нашим менеджерам.
Добавить в заказОписание

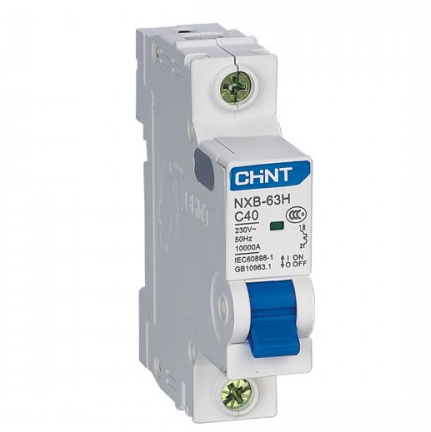

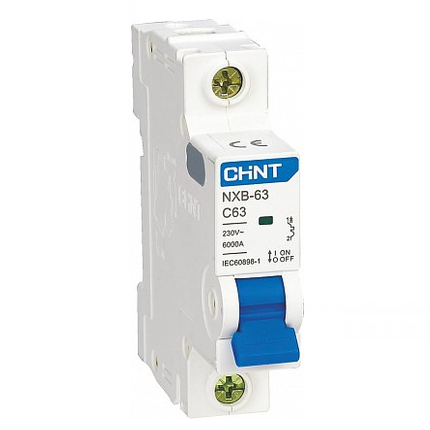

Электрические автоматические выключатели CHINT Electric серии NХB-63 - автоматические выключатели нового поколения NEXT обеспечивают защиту электрической цепи от превышения максимально разрешенного рабочего тока (перегрузок) и токов короткого замыкания. Основное отличие качественных автоматических выключателей от предохранителей - это их многоразовое использование. Автоматические выключатели данной серии имеют три типа характеристики срабатывания B, C и D.
Тип B - электрический автоматический выключатель выдерживает пусковой ток устройства в 3-5 раз выше номинального тока;
тип C - электрический автоматический выключатель выдерживает пусковой ток устройства в 5-10 раз выше номинального тока;
тип D - автомат выдерживает пусковой ток устройства в 10-12 раз выше номинального тока.
Основные технические характеристики автоматических выключателей CHINT Electric серии NХB-63
| Количество полюсов | 1Р, 1Р+N, 2Р, 3Р, 3P+N, 4Р | |
|
Номинальное напряжение Ue, В |
230 (1P, 1P+N)/400 (2P~4P, 3P+N) | |
| Номинальная частота, Гц | 50/60 | |
| Номинальный ток In, А | 1...63 | |
| Характеристики срабатывания электромагнитного расцепителя | B, C, D | |
| Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 4 | |
| Номинальная отключающая способность, кА | 6 | |
| Электрическая износостойкость | 10000 | |
| Механическая износостойкость | 20000 | |
| Номинальный ток In (А) | 1-10 | 2 |
| 16-32 | 3.5 | |
| 40-63 | 5 | |

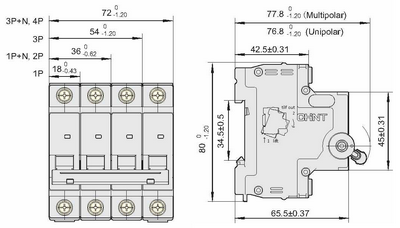

Габаритные и присоединительные размеры
Автоматические выключатели NХB-63, характеристика B
|
Номинальный ток In |
1-полюсный |
2-полюсный |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | |
|
1A |
NХB-63 1P B1 6kA |
814034 |
NХB-63 2P B1 6kA |
814112 |
| 2A |
NХB-63 1P B2 6kA |
814035 |
NХB-63 2P B2 6kA |
814113 |
| 3A |
NХB-63 1P B3 6kA |
814036 |
NХB-63 2P B3 6kA |
814114 |
| 4A |
NХB-63 1P B4 6kA |
814037 |
NХB-63 2P B4 6kA |
814115 |
| 6A |
NХB-63 1P B6 6kA |
814038 |
NХB-63 2P B6 6kA |
814116 |
| 10A |
NХB-63 1P B10 6kA |
814039 |
NХB-63 2P B10 6kA |
814117 |
| 16A |
NХB-63 1P B16 6kA |
814040 |
NХB-63 2P B16 6kA |
814118 |
| 20A |
NХB-63 1P B20 6kA |
814041 |
NХB-63 2P B20 6kA |
814119 |
| 25A |
NХB-63 1P B25 6kA |
814042 |
NХB-63 2P B25 6kA |
814120 |
| 32A |
NХB-63 1P B32 6kA |
814043 |
NХB-63 2P B32 6kA |
814121 |
| 40A |
NХB-63 1P B40 6kA |
814044 |
NХB-63 2P B40 6kA |
814122 |
| 50A |
NХB-63 1P B50 6kA |
814045 |
NХB-63 2P B50 6kA |
814123 |
| 63A |
NХB-63 1P B63 6kA |
814046 |
NХB-63 2P B63 6kA |
814124 |
Автоматические выключатели NХB-63, характеристика B
|
Номинальный ток In |
3-полюсный |
4-полюсный |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | |
|
1A |
NХB-63 3P B1 6kA |
814190 |
NХB-63 4P B1 6kA |
814268 |
| 2A |
NХB-63 3P B2 6kA |
814191 |
NХB-63 4P B2 6kA |
814269 |
| 3A |
NХB-63 3P B3 6kA |
814192 |
NХB-63 4P B3 6kA |
814270 |
| 4A |
NХB-63 3P B4 6kA |
814193 |
NХB-63 4P B4 6kA |
814271 |
| 6A |
NХB-63 3P B6 6kA |
814194 |
NХB-63 4P B6 6kA |
814272 |
| 10A |
NХB-63 3P B10 6kA |
814195 |
NХB-63 4P B10 6kA |
814273 |
| 16A |
NХB-63 3P B16 6kA |
814196 |
NХB-63 4P B16 6kA |
814274 |
| 20A |
NХB-63 3P B20 6kA |
814197 |
NХB-63 4P B20 6kA |
814275 |
| 25A |
NХB-63 3P B25 6kA |
814198 |
NХB-63 4P B25 6kA |
814276 |
| 32A |
NХB-63 3P B32 6kA |
814199 |
NХB-63 4P B32 6kA |
814277 |
| 40A |
NХB-63 3P B40 6kA |
814200 |
NХB-63 4P B40 6kA |
814278 |
| 50A |
NХB-63 3P B50 6kA |
814201 |
NХB-63 4P B50 6kA |
814279 |
| 63A |
NХB-63 3P B63 6kA |
814202 |
NХB-63 4P B63 6kA |
814280 |
Автоматические выключатели NХB-63, характеристика C
|
Номинальный ток In |
1-полюсный |
2-полюсный |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | |
|
1A |
NХB-63 1P C1 6kA |
814008 |
NХB-63 2P C1 6kA |
814086 |
| 2A |
NХB-63 1P C2 6kA |
814009 |
NХB-63 2P C2 6kA |
814087 |
| 3A |
NХB-63 1P C3 6kA |
814010 |
NХB-63 2P C3 6kA |
814088 |
| 4A |
NХB-63 1P C4 6kA |
814011 |
NХB-63 2P C4 6kA |
814089 |
| 6A |
NХB-63 1P C6 6kA |
814012 |
NХB-63 2P C6 6kA |
814090 |
| 10A |
NХB-63 1P C10 6kA |
814013 |
NХB-63 2P C10 6kA |
814091 |
| 16A |
NХB-63 1P C16 6kA |
814014 |
NХB-63 2P C16 6kA |
814092 |
| 20A |
NХB-63 1P C20 6kA |
814015 |
NХB-63 2P C20 6kA |
814093 |
| 25A |
NХB-63 1P C25 6kA |
814016 |
NХB-63 2P C25 6kA |
814094 |
| 32A |
NХB-63 1P C32 6kA |
814017 |
NХB-63 2P C32 6kA |
814095 |
| 40A |
NХB-63 1P C40 6kA |
814018 |
NХB-63 2P C40 6kA |
814096 |
| 50A |
NХB-63 1P C50 6kA |
814019 |
NХB-63 2P C50 6kA |
814097 |
| 63A |
NХB-63 1P C63 6kA |
814020 |
NХB-63 2P C63 6kA |
814098 |
Автоматические выключатели NХB-63, характеристика C
|
Номинальный ток In |
3-полюсный |
4-полюсный |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | |
|
1A |
NХB-63 3P C1 6kA |
814164 |
NХB-63 4P C1 6kA |
814242 |
| 2A |
NХB-63 3P C2 6kA |
814165 |
NХB-63 4P C2 6kA |
814243 |
| 3A |
NХB-63 3P C3 6kA |
814166 |
NХB-63 4P C3 6kA |
814244 |
| 4A |
NХB-63 3P C4 6kA |
814167 |
NХB-63 4P C4 6kA |
814245 |
| 6A |
NХB-63 3P C6 6kA |
814168 |
NХB-63 4P C6 6kA |
814246 |
| 10A |
NХB-63 3P C10 6kA |
814169 |
NХB-63 4P C10 6kA |
814247 |
| 16A |
NХB-63 3P C16 6kA |
814170 |
NХB-63 4P C16 6kA |
814248 |
| 20A |
NХB-63 3P C20 6kA |
814171 |
NХB-63 4P C20 6kA |
814249 |
| 25A |
NХB-63 3P C25 6kA |
814172 |
NХB-63 4P C25 6kA |
814250 |
| 32A |
NХB-63 3P C32 6kA |
814173 |
NХB-63 4P C32 6kA |
814251 |
| 40A |
NХB-63 3P C40 6kA |
814174 |
NХB-63 4P C40 6kA |
814252 |
| 50A |
NХB-63 3P C50 6kA |
814175 |
NХB-63 4P C50 6kA |
814253 |
| 63A |
NХB-63 3P C63 6kA |
814176 |
NХB-63 4P C63 6kA |
814254 |
Автоматические выключатели NХB-63, характеристика D
|
Номинальный ток In |
1-полюсный |
2-полюсный |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | |
|
1A |
NХB-63 1P D1 6kA |
814021 |
NХB-63 2P D1 6kA |
814099 |
| 2A |
NХB-63 1P D2 6kA |
814022 |
NХB-63 2P D2 6kA |
814100 |
| 3A |
NХB-63 1P D3 6kA |
814023 |
NХB-63 2P D3 6kA |
814101 |
| 4A |
NХB-63 1P D4 6kA |
814024 |
NХB-63 2P D4 6kA |
814102 |
| 6A |
NХB-63 1P D6 6kA |
814025 |
NХB-63 2P D6 6kA |
814103 |
| 10A |
NХB-63 1P D10 6kA |
814026 |
NХB-63 2P D10 6kA |
814104 |
| 16A |
NХB-63 1P D16 6kA |
814027 |
NХB-63 2P D16 6kA |
814105 |
| 20A |
NХB-63 1P D20 6kA |
814028 |
NХB-63 2P D20 6kA |
814106 |
| 25A |
NХB-63 1P D25 6kA |
814029 |
NХB-63 2P D25 6kA |
814107 |
| 32A |
NХB-63 1P D32 6kA |
814030 |
NХB-63 2P D32 6kA |
814108 |
| 40A |
NХB-63 1P D40 6kA |
814031 |
NХB-63 2P D40 6kA |
814109 |
| 50A |
NХB-63 1P D50 6kA |
814032 |
NХB-63 2P D50 6kA |
814110 |
| 63A |
NХB-63 1P D63 6kA |
814033 |
NХB-63 2P D63 6kA |
814111 |
Автоматические выключатели NХB-63, характеристика D
|
Номинальный ток In |
3-полюсный |
4-полюсный |
||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | |
|
1A |
NХB-63 3P D1 6kA |
814177 |
NХB-63 4P D1 6kA |
814255 |
| 2A |
NХB-63 3P D2 6kA |
814178 |
NХB-63 4P D2 6kA |
814256 |
| 3A |
NХB-63 3P D3 6kA |
814179 |
NХB-63 4P D3 6kA |
814257 |
| 4A |
NХB-63 3P D4 6kA |
814180 |
NХB-63 4P D4 6kA |
814258 |
| 6A |
NХB-63 3P D6 6kA |
814181 |
NХB-63 4P D6 6kA |
814259 |
| 10A |
NХB-63 3P D10 6kA |
814182 |
NХB-63 4P D10 6kA |
814260 |
| 16A |
NХB-63 3P D16 6kA |
814183 |
NХB-63 4P D16 6kA |
814261 |
| 20A |
NХB-63 3P D20 6kA |
814184 |
NХB-63 4P D20 6kA |
814262 |
| 25A |
NХB-63 3P D25 6kA |
814185 |
NХB-63 4P D25 6kA |
814263 |
| 32A |
NХB-63 3P D32 6kA |
814186 |
NХB-63 4P D32 6kA |
814264 |
| 40A |
NХB-63 3P D40 6kA |
814187 |
NХB-63 4P D40 6kA |
814265 |
| 50A |
NХB-63 3P D50 6kA |
814188 |
NХB-63 4P D50 6kA |
814266 |
| 63A |
NХB-63 3P D63 6kA |
814189 |
NХB-63 4P D63 6kA |
814267 |
