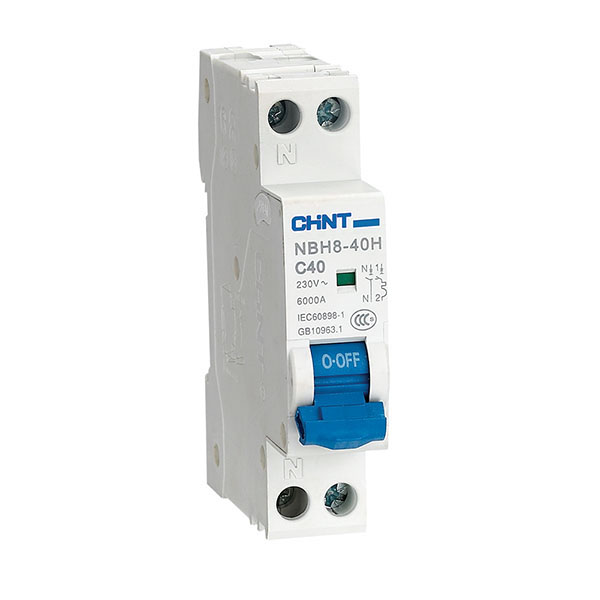

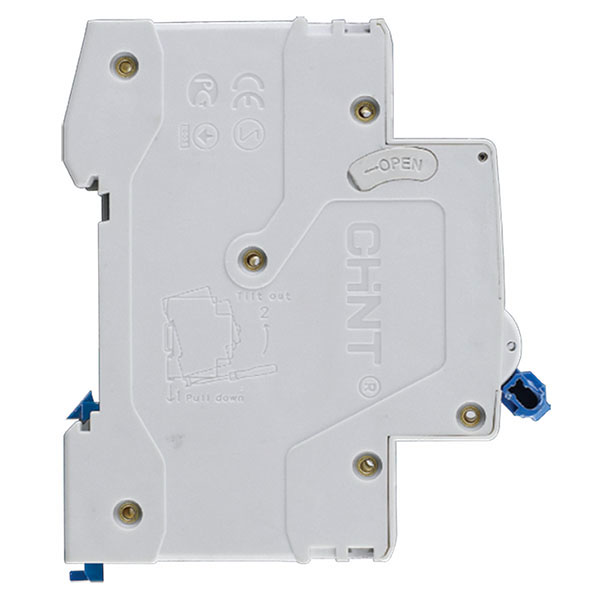

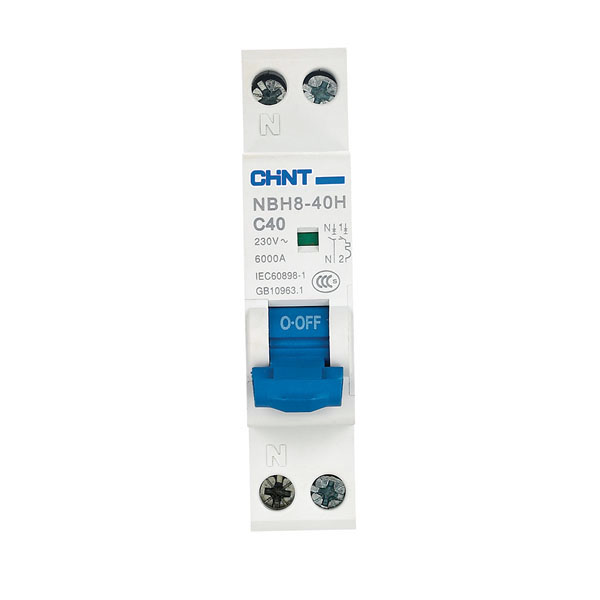

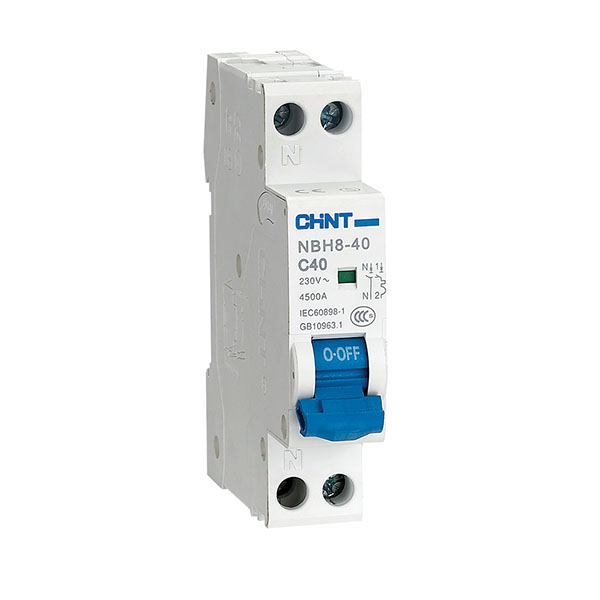

Электрические автоматические выключатели CHINT Electric серии NBH8 представлены только в однополюсном исполнении, диапазон значений номинального тока, от 1А до 40А позволяет сделать выбор качественного и недорогого автоматического выключателя, максимально близко соответствующего потребляемой нагрузке. Автоматические выключатели CHINT имеют два типа характеристики срабатывания от тока короткого замыкания и различные области применения. Электрические автоматические выключатели CHINT Electric серии NBH8 с характеристикой В предназначены для защиты цепей от кабельных линий замыканий, а также для защиты протяженных кабелей систем электроснабжения с заземлением TN и IT. Электрические автоматические выключатели CHINT Electric серии NBH8 с характеристикой С защищают цепи от перегрузок и коротких замыканий. Недорогие автоматические выключатели данной серии служат для защиты резистивных и индуктивных нагрузок с низким импульсным током. Автоматические выключатели применяются в различных областях: от квартирных щитков до вводно-распределительных электрических щитов предприятий и заводов. Качественные автоматические выключатели серии NBH8 также могут использоваться для защиты цепи с высокими импульсными токами при включении дополнительной нагрузки (низковольтные трансформаторы, лампы-разрядники и т.д.).
Основные технические характеристики автоматических выключателей CHINT Electric серии NBH8
Номинальное напряжение изоляции Ui, В | 300 |
Номинальное напряжение Ue, В |
230 |
Номинальная частота, Гц | 50/60 |
Номинальный ток In, А | 1-40 |
Характеристики срабатывания электромагнитного расцепителя | B, C |
Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 4 |
Номинальная отключающая способность, кА | 4.5 |
Электрическая износостойкость | 4000 |
Механическая износостойкость | 20000 |
Степень защиты | IP20 |
Рабочая температура, °С | -25...+40 |
Температура хранения, °С | -25...+70 |
Таблица для выбора автоматического выключателя по артикулу
Автоматические выключатели NBH8-40, характеристика B
Номинальный ток In | Типовое обозначение | Артикул |
1A |
NBH8-40 1P+N1 B1 | 190219 |
2A | NBH8-40 1P+N1 B2 | 190220 |
3A | NBH8-40 1P+N1 B3 | 190221 |
4A | NBH8-40 1P+N1 B4 | 190222 |
6A | NBH8-40 1P+N1 B6 | 190223 |
10A | NBH8-40 1P+N1 B10 | 190224 |
16A | NBH8-40 1P+N1 B16 | 190225 |
20A | NBH8-40 1P+N1 B20 | 190226 |
25A | NBH8-40 1P+N1 B25 | 190227 |
32A | NBH8-40 1P+N1 B32 | 190228 |
40A | NBH8-40 1P+N1 B40 | 190229 |
Автоматические выключатели NBH8-40, характеристика C
Номинальный ток In | Типовое обозначение | Артикул |
1A |
NBH8-40 1P+N1 C1 | 190230 |
2A | NBH8-40 1P+N1 C2 | 190231 |
3A | NBH8-40 1P+N1 C3 | 190232 |
4A | NBH8-40 1P+N1 C4 | 190233 |
6A | NBH8-40 1P+N1 C6 | 190234 |
10A | NBH8-40 1P+N1 C10 | 190235 |
16A | NBH8-40 1P+N1 C16 | 190236 |
20A | NBH8-40 1P+N1 C20 | 190237 |
25A | NBH8-40 1P+N1 C25 | 190238 |
32A | NBH8-40 1P+N1 C32 | 190239 |
40A | NBH8-40 1P+N1 C40 | 190240 |
