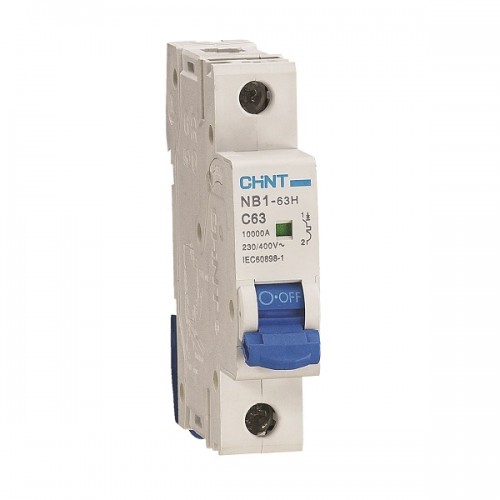

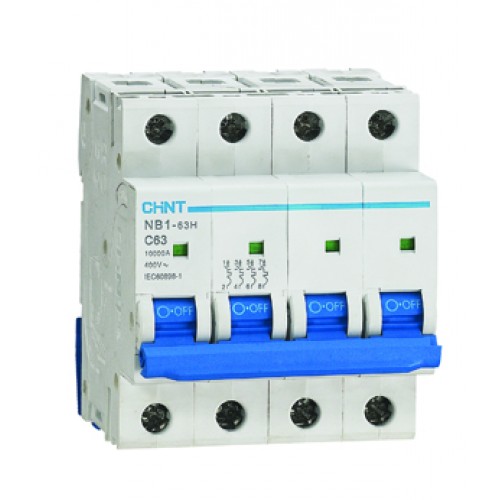

Электрические автоматические выключатели CHINT Electric серии NB1-63H обеспечивают защиту электрической цепи от превышения максимально разрешенного рабочего тока (перегрузок) и токов короткого замыкания. Основное отличие качественных автоматических выключателей от предохранителей - это их многоразовое использование. Aвтоматические выключатели данной серии имеют два типа характеристики срабатывания C и D.
Тип C - электрический автоматический выключатель выдерживает пусковой ток устройства в 5-10 раз выше номинального тока;
тип D - автомат выдерживает пусковой ток устройства в 10-12 раз выше номинального тока.
Технические характеристики автоматического выключателя CHINT Electric серии NB1-63Н
| Номинальное напряжение изоляции Ui, В | 500 |
|
Номинальное напряжение Ue, В |
230/400 |
| Номинальная частота, Гц | 50/60 |
| Номинальный ток In, А | 1...63 |
| Характеристики срабатывания электромагнитного расцепителя | C, D |
| Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 4 |
| Номинальная отключающая способность, кА | 6, 10 |
| Электрическая износостойкость | 4000 |
| Механическая износостойкость | 20000 |
| Степень защиты | IP20 |
| Рабочая температура, °С | -25...+40 |
| Температура хранения, °С | -25...+70 |
Автоматические выключатели NB1-63Н, Icn=10kA, характеристика C
|
Номинальный ток In |
1-полюсный |
2-полюсный |
3-полюсный |
4-полюсный |
||||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | |
|
1A |
NB1-63Н 1P C1 |
179781 |
NB1-63Н 2P C1 |
179823 |
NB1-63Н 3P C1 |
179865 |
NB1-63Н 4P C1 |
179907 |
| 2A |
NB1-63Н 1P C2 |
179785 |
NB1-63Н 2P C2 |
179827 |
NB1-63Н 3P C2 |
179869 |
NB1-63Н 4P C2 |
179911 |
| 3A |
NB1-63Н 1P C3 |
179788 |
NB1-63Н 2P C3 |
179830 |
NB1-63Н 3P C3 |
179872 |
NB1-63Н 4P C3 |
179914 |
| 4A |
NB1-63Н 1P C4 |
179790 |
NB1-63Н 2P C4 |
179832 |
NB1-63Н 3P C4 |
179874 |
NB1-63Н 4P C4 |
179916 |
| 6A |
NB1-63Н 1P C6 |
179793 |
NB1-63Н 2P C6 |
179835 |
NB1-63Н 3P C6 |
179877 |
NB1-63Н 4P C6 |
179919 |
| 10A |
NB1-63Н 1P C10 |
179782 |
NB1-63Н 2P C10 |
179824 |
NB1-63Н 3P C10 |
179866 |
NB1-63Н 4P C10 |
179908 |
| 16A |
NB1-63Н 1P C16 |
179784 |
NB1-63Н 2P C16 |
179826 |
NB1-63Н 3P C16 |
179868 |
NB1-63Н 4P C16 |
179910 |
| 20A |
NB1-63Н 1P C20 |
179786 |
NB1-63Н 2P C20 |
179828 |
NB1-63Н 3P C20 |
179870 |
NB1-63Н 4P C20 |
179912 |
| 25A |
NB1-63Н 1P C25 |
179787 |
NB1-63Н 2P C25 |
179829 |
NB1-63Н 3P C25 |
179871 |
NB1-63Н 4P C25 |
179913 |
| 32A |
NB1-63Н 1P C32 |
179789 |
NB1-63Н 2P C32 |
179831 |
NB1-63Н 3P C32 |
179873 |
NB1-63Н 4P C32 |
179915 |
| 40A |
NB1-63Н 1P C40 |
179791 |
NB1-63Н 2P C40 |
179833 |
NB1-63Н 3P C40 |
179875 |
NB1-63Н 4P C40 |
179917 |
| 50A |
NB1-63Н 1P C50 |
179792 |
NB1-63Н 2P C50 |
179834 |
NB1-63Н 3P C50 |
179876 |
NB1-63Н 4P C50 |
179918 |
| 63A |
NB1-63Н 1P C63 |
179794 |
NB1-63Н 2P C63 |
179836 |
NB1-63Н 3P C63 |
179878 |
NB1-63Н 4P C63 |
179920 |
Автоматические выключатели NB1-63Н, Icn=10kA, характеристика D
|
Номинальный ток In |
1-полюсный |
2-полюсный |
3-полюсный |
4-полюсный |
||||
| Типовое обозначение | Артикул | Типовое обозначение | Артикул | Типовое обозначение | Артикул | Типовое обозначение | Артикул | |
|
1A |
NB1-63Н 1P D1 |
179795 |
NB1-63Н 2P D1 |
179837 |
NB1-63Н 3P D1 |
179879 |
NB1-63Н 4P D1 |
179921 |
| 2A |
NB1-63Н 1P D2 |
179799 |
NB1-63Н 2P D2 |
179841 |
NB1-63Н 3P D2 |
179883 |
NB1-63Н 4P D2 |
179925 |
| 3A |
NB1-63Н 1P D3 |
179802 |
NB1-63Н 2P D3 |
179844 |
NB1-63Н 3P D3 |
179886 |
NB1-63Н 4P D3 |
179928 |
| 4A |
NB1-63Н 1P D4 |
179804 |
NB1-63Н 2P D4 |
179846 |
NB1-63Н 3P D4 |
179888 |
NB1-63Н 4P D4 |
179930 |
| 6A |
NB1-63Н 1P D6 |
179807 |
NB1-63Н 2P D6 |
179849 |
NB1-63Н 3P D6 |
179891 |
NB1-63Н 4P D6 |
179933 |
| 10A |
NB1-63Н 1P D10 |
179796 |
NB1-63Н 2P D10 |
179838 |
NB1-63Н 3P D10 |
179880 |
NB1-63Н 4P D10 |
179922 |
| 16A |
NB1-63Н 1P D16 |
179798 |
NB1-63Н 2P D16 |
179840 |
NB1-63Н 3P D16 |
179882 |
NB1-63Н 4P D16 |
179924 |
| 20A |
NB1-63Н 1P D20 |
179800 |
NB1-63Н 2P D20 |
179842 |
NB1-63Н 3P D20 |
179884 |
NB1-63Н 4P D20 |
179926 |
| 25A |
NB1-63Н 1P D25 |
179801 |
NB1-63Н 2P D25 |
179843 |
NB1-63Н 3P D25 |
179885 |
NB1-63Н 4P D25 |
179927 |
| 32A |
NB1-63Н 1P D32 |
179803 |
NB1-63Н 2P D32 |
179845 |
NB1-63Н 3P D32 |
179887 |
NB1-63Н 4P D32 |
179929 |
| 40A |
NB1-63Н 1P D40 |
179805 |
NB1-63Н 2P D40 |
179847 |
NB1-63Н 3P D40 |
179889 |
NB1-63Н 4P D40 |
179931 |
| 50A |
NB1-63Н 1P D50 |
179806 |
NB1-63Н 2P D50 |
179848 |
NB1-63Н 3P D50 |
179890 |
NB1-63Н 4P D50 |
179932 |
| 63A |
NB1-63Н 1P D63 |
179808 |
NB1-63Н 2P D63 |
179850 |
NB1-63Н 3P D63 |
179892 |
NB1-63Н 4P D63 |
179934 |
