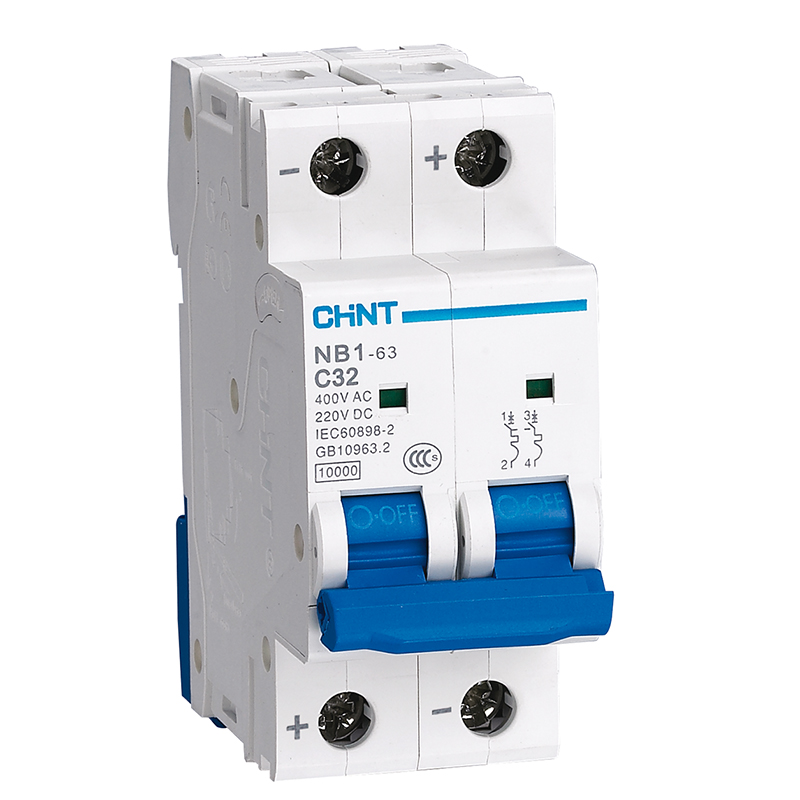

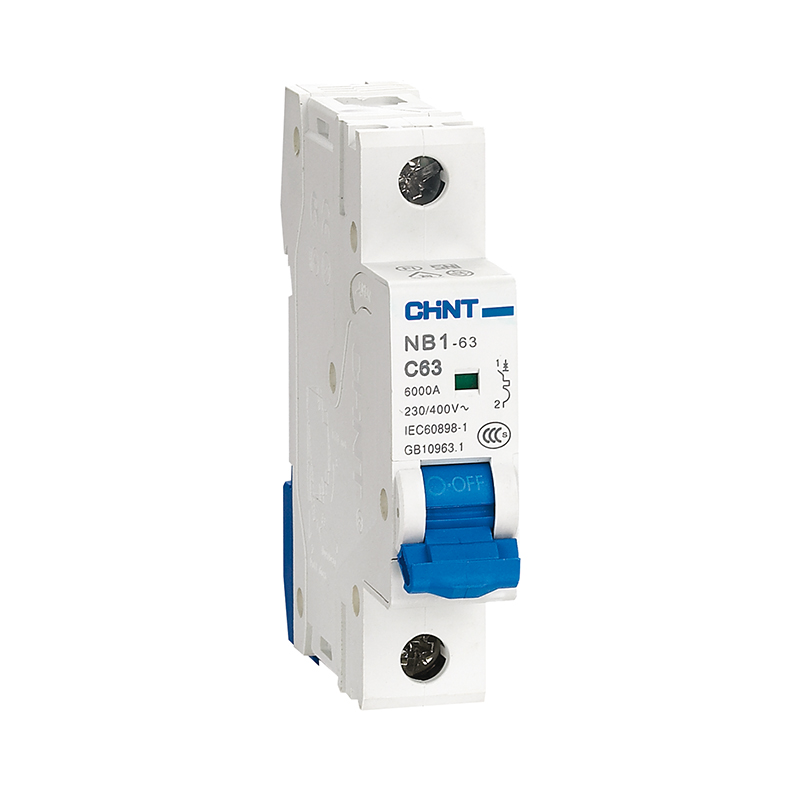

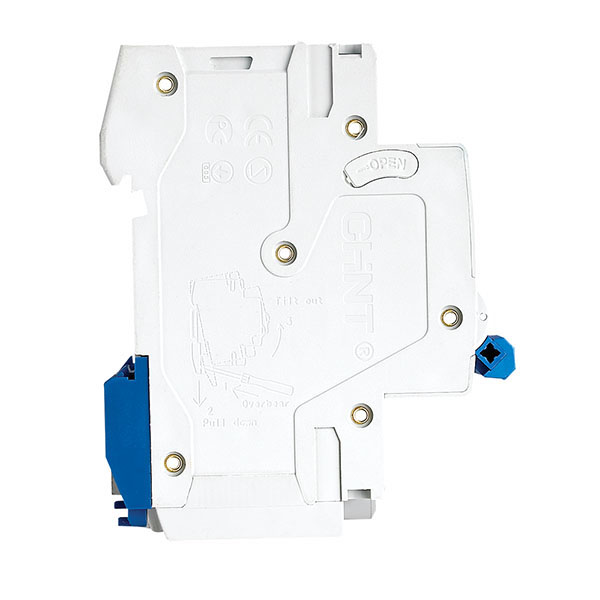

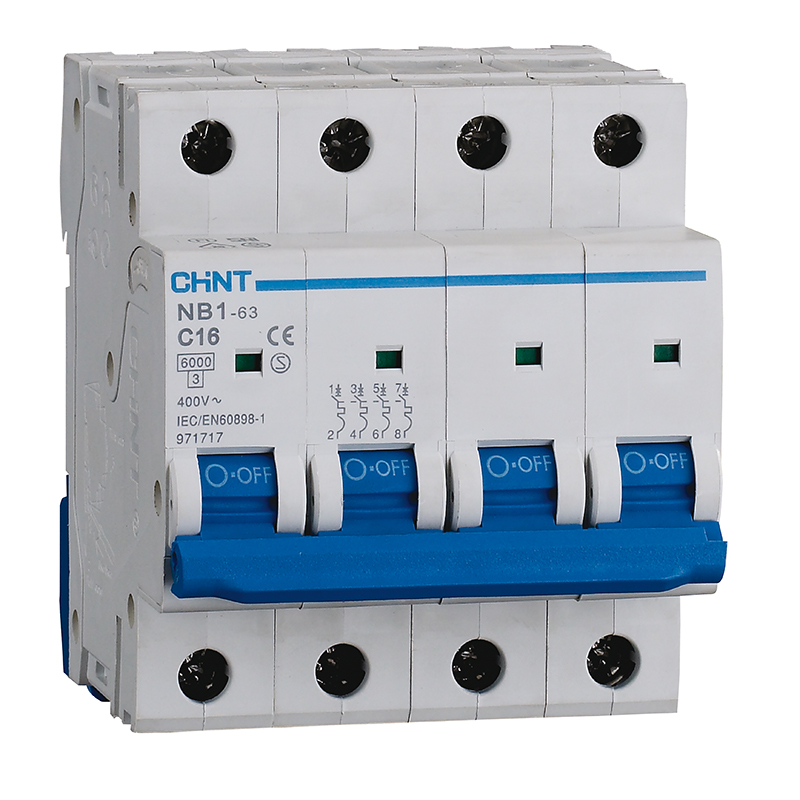

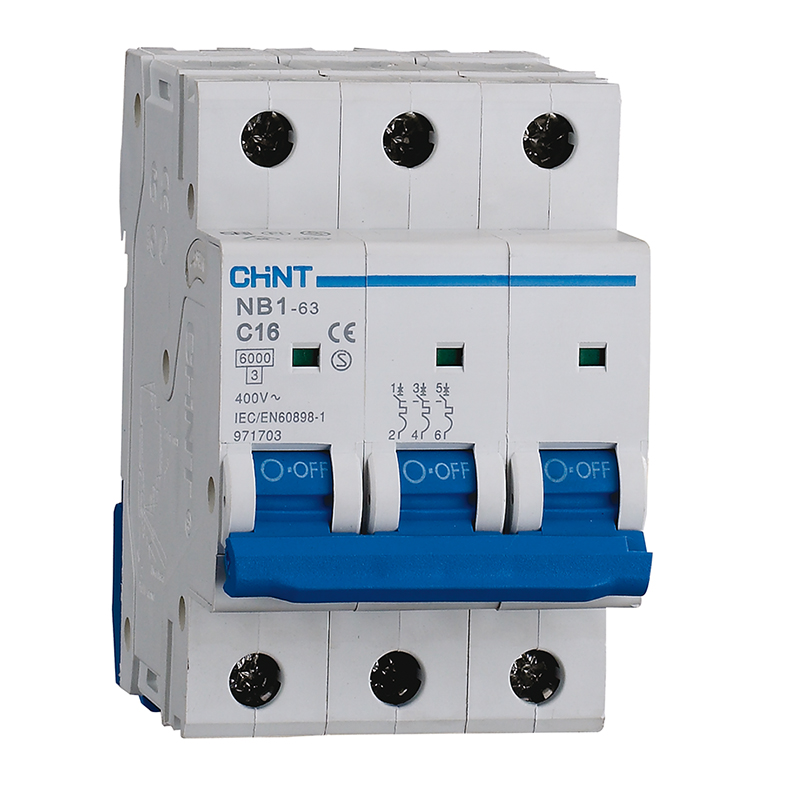

Электрические автоматические выключатели CHINT Electric серии NB1-63 обеспечивают защиту электрической цепи от превышения максимально разрешенного рабочего тока (перегрузок) и токов короткого замыкания. Основное отличие качественных автоматических выключателей от предохранителей - это их многоразовое использование. Недорогие автоматические выключатели данной серии имеют три типа характеристики срабатывания B, C и D.
Тип B - электрический автоматический выключатель выдерживает пусковой ток устройства в 3-5 раз выше номинального тока;
тип C - электрический автоматический выключатель выдерживает пусковой ток устройства в 5-10 раз выше номинального тока;
тип D - автомат выдерживает пусковой ток устройства в 10-12 раз выше номинального тока.
Пусковой ток - это ток, который появляется при подключении к электрической цепи какого-либо электропотребителя. Качественный автоматический выключатель должен распознать слишком большой ток и своевременно разорвать электрическую цепь. Широкий выбор недорогих автоматических выключателей различных типов позволяет их устанавливать как в квартирных щитках, так и в вводно- распределительных щитах заводов, а также для любого количества электропотребителей. При выборе недорогого автоматического выключателя для достижения максимально полной защиты электрической цепи важно учесть всех подключенных электропотребителей. Также при выборе качественного автоматического выключателя учитывается и предельная отключающая способность выключателя, чтобы при больших токах короткого замыкания автомат смог разомкнуть контакты.
Основные технические характеристики автоматических выключателей CHINT Electric серии NB1-63
Номинальное напряжение изоляции Ui, В | 500 |
Номинальное напряжение Ue, В |
230/400 |
Номинальная частота, Гц | 50/60 |
Номинальный ток In, А | 1...63 |
Характеристики срабатывания электромагнитного расцепителя | B, C, D |
Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 4 |
Номинальная отключающая способность, кА | 6, 10 |
Электрическая износостойкость | 4000 |
Механическая износостойкость | 20000 |
Степень защиты | IP20 |
Рабочая температура, °С | -25...+40 |
Температура хранения, °С | -25...+70 |
Автоматические выключатели NB1-63, характеристика B
Номинальный ток In |
1-полюсный |
2-полюсный |
3-полюсный |
4-полюсный |
||||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | |
1A |
NB1-63 1P B1 |
179599 |
NB1-63 2P B1 |
179641 |
NB1-63 3P B1 |
179683 |
NB1-63 4P B1 |
179725 |
2A |
NB1-63 1P B2 |
179603 |
NB1-63 2P B2 |
179645 |
NB1-63 3P B2 |
179687 |
NB1-63 4P B2 |
179729 |
3A |
NB1-63 1P B3 |
179606 |
NB1-63 2P B3 |
179648 |
NB1-63 3P B3 |
179690 |
NB1-63 4P B3 |
179732 |
4A |
NB1-63 1P B4 |
179608 |
NB1-63 2P B4 |
179650 |
NB1-63 3P B4 |
179692 |
NB1-63 4P B4 |
179734 |
6A |
NB1-63 1P B6 |
179611 |
NB1-63 2P B6 |
179653 |
NB1-63 3P B6 |
179695 |
NB1-63 4P B6 |
179736 |
10A |
NB1-63 1P B10 |
179600 |
NB1-63 2P B10 |
179642 |
NB1-63 3P B10 |
179684 |
NB1-63 4P B10 |
179726 |
13A |
NB1-63 1P B13 |
179601 |
NB1-63 2P B13 |
179643 |
NB1-63 3P B13 |
179685 |
NB1-63 4P B13 |
179727 |
16A |
NB1-63 1P B16 |
179602 |
NB1-63 2P B16 |
179644 |
NB1-63 3P B16 |
179686 |
NB1-63 4P B16 |
179728 |
20A |
NB1-63 1P B20 |
179604 |
NB1-63 2P B20 |
179646 |
NB1-63 3P B20 |
179688 |
NB1-63 4P B20 |
179730 |
25A |
NB1-63 1P B25 |
179605 |
NB1-63 2P B25 |
179647 |
NB1-63 3P B25 |
179689 |
NB1-63 4P B25 |
179731 |
32A |
NB1-63 1P B32 |
179607 |
NB1-63 2P B32 |
179649 |
NB1-63 3P B32 |
179691 |
NB1-63 4P B32 |
179733 |
40A |
NB1-63 1P B40 |
179609 |
NB1-63 2P B40 |
179651 |
NB1-63 3P B40 |
179693 |
NB1-63 4P B40 |
179735 |
50A |
NB1-63 1P B50 |
179610 |
NB1-63 2P B50 |
179652 |
NB1-63 3P B50 |
179694 |
NB1-63 4P B50 |
179736 |
63A |
NB1-63 1P B63 |
179612 |
NB1-63 2P B63 |
179654 |
NB1-63 3P B63 |
179696 |
NB1-63 4P B63 |
179738 |
Автоматические выключатели NB1-63, характеристика C
Номинальный ток In |
1-полюсный |
2-полюсный |
3-полюсный |
4-полюсный |
||||
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | |
1A |
NB1-63 1P C1 |
179613 |
NB1-63 2P C1 |
179655 |
NB1-63 3P C1 |
179697 |
NB1-63 4P C1 |
179739 |
2A |
NB1-63 1P C2 |
179617 |
NB1-63 2P C2 |
179659 |
NB1-63 3P C2 |
179701 |
NB1-63 4P C2 |
179743 |
3A |
NB1-63 1P C3 |
179620 |
NB1-63 2P C3 |
179662 |
NB1-63 3P C3 |
179704 |
NB1-63 4P C3 |
179746 |
4A |
NB1-63 1P C4 |
179622 |
NB1-63 2P C4 |
179664 |
NB1-63 3P C4 |
179706 |
NB1-63 4P C4 |
179748 |
6A |
NB1-63 1P C6 |
179625 |
NB1-63 2P C6 |
179667 |
NB1-63 3P C6 |
179709 |
NB1-63 4P C6 |
179751 |
10A |
NB1-63 1P C10 |
179614 |
NB1-63 2P C10 |
179656 |
NB1-63 3P C10 |
179698 |
NB1-63 4P C10 |
179740 |
13A |
NB1-63 1P C13 |
179615 |
NB1-63 2P C13 |
179657 |
NB1-63 3P C13 |
179699 |
NB1-63 4P C13 |
179741 |
16A |
NB1-63 1P C16 |
179616 |
NB1-63 2P C16 |
179658 |
NB1-63 3P C16 |
179700 |
NB1-63 4P C16 |
179742 |
20A |
NB1-63 1P C20 |
179618 |
NB1-63 2P C20 |
179660 |
NB1-63 3P C20 |
179702 |
NB1-63 4P C20 |
179744 |
25A |
NB1-63 1P C25 |
179619 |
NB1-63 2P C25 |
179661 |
NB1-63 3P C25 |
179703 |
NB1-63 4P C25 |
179745 |
32A |
NB1-63 1P C32 |
179621 |
NB1-63 2P C32 |
179663 |
NB1-63 3P C32 |
179705 |
NB1-63 4P C32 |
179747 |
40A |
NB1-63 1P C40 |
179623 |
NB1-63 2P C40 |
179665 |
NB1-63 3P C40 |
179707 |
NB1-63 4P C40 |
179749 |
50A |
NB1-63 1P C50 |
179624 |
NB1-63 2P C50 |
179666 |
NB1-63 3P C50 |
179708 |
NB1-63 4P C50 |
179750 |
63A |
NB1-63 1P C63 |
179626 |
NB1-63 2P C63 |
179668 |
NB1-63 3P C63 |
179710 |
NB1-63 4P C63 |
179752 |
Автоматические выключатели NB1-63, характеристика D
Номинальный ток In |
1-полюсный |
2-полюсный |
3-полюсный |
4-полюсный |
||||
Типовое обозначение | Артикул | Типовое обозначение | Артикул | Типовое обозначение | Артикул | Типовое обозначение | Артикул | |
1A |
NB1-63 1P D1 |
179627 |
NB1-63 2P D1 |
179669 |
NB1-63 3P D1 |
179711 |
NB1-63 4P D1 |
179753 |
2A |
NB1-63 1P D2 |
179631 |
NB1-63 2P D2 |
179673 |
NB1-63 3P D2 |
179715 |
NB1-63 4P D2 |
179757 |
3A |
NB1-63 1P D3 |
179634 |
NB1-63 2P D3 |
179676 |
NB1-63 3P D3 |
179718 |
NB1-63 4P D3 |
179760 |
4A |
NB1-63 1P D4 |
179636 |
NB1-63 2P D4 |
179678 |
NB1-63 3P D4 |
179720 |
NB1-63 4P D4 |
179762 |
6A |
NB1-63 1P D6 |
179639 |
NB1-63 2P D6 |
179681 |
NB1-63 3P D6 |
179723 |
NB1-63 4P D6 |
179765 |
10A |
NB1-63 1P D10 |
179628 |
NB1-63 2P D10 |
179670 |
NB1-63 3P D10 |
179712 |
NB1-63 4P D10 |
179754 |
13A |
NB1-63 1P D13 |
179629 |
NB1-63 2P D13 |
179671 |
NB1-63 3P D13 |
179713 |
NB1-63 4P D13 |
179755 |
16A |
NB1-63 1P D16 |
179630 |
NB1-63 2P D16 |
179672 |
NB1-63 3P D16 |
179714 |
NB1-63 4P D16 |
179756 |
20A |
NB1-63 1P D20 |
179632 |
NB1-63 2P D20 |
179674 |
NB1-63 3P D20 |
179716 |
NB1-63 4P D20 |
179758 |
25A |
NB1-63 1P D25 |
179633 |
NB1-63 2P D25 |
179675 |
NB1-63 3P D25 |
179717 |
NB1-63 4P D25 |
179759 |
32A |
NB1-63 1P D32 |
179635 |
NB1-63 2P D32 |
179677 |
NB1-63 3P D32 |
179719 |
NB1-63 4P D32 |
179761 |
40A |
NB1-63 1P D40 |
179637 |
NB1-63 2P D40 |
179679 |
NB1-63 3P D40 |
179721 |
NB1-63 4P D40 |
179763 |
50A |
NB1-63 1P D50 |
179638 |
NB1-63 2P D50 |
179680 |
NB1-63 3P D50 |
179722 |
NB1-63 4P D50 |
179764 |
63A |
NB1-63 1P D63 |
179640 |
NB1-63 2P D63 |
179682 |
NB1-63 3P D63 |
179724 |
NB1-63 4P D63 |
179766 |
