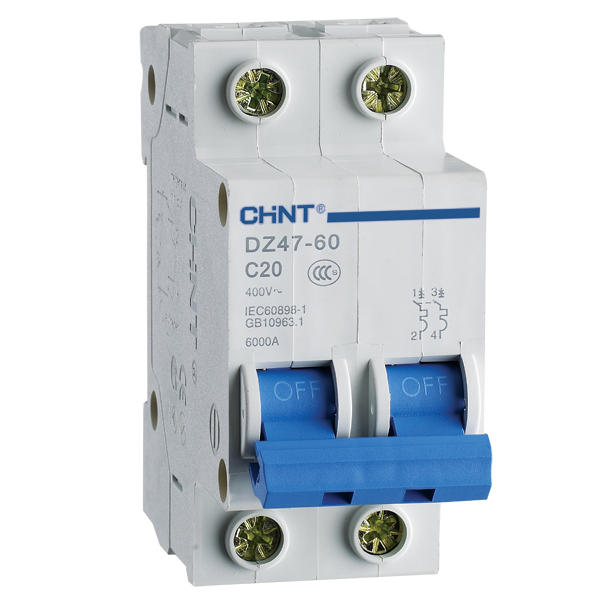

Электрические автоматические выключатели CHINT Electric серии DZ47-60 обеспечивают защиту электрической цепи от превышения максимально разрешенного рабочего тока (перегрузок) и токов короткого замыкания. Основное отличие качественных автоматических выключателей от предохранителей - это их многоразовое использование. Недорогие автоматические выключатели серии DZ47-60 имеют три типа характеристики срабатывания B, C и D.
Тип B - электрический автоматический выключатель выдерживает пусковой ток устройства в 3-5 раз выше номинального тока;
тип C - электрический автоматический выключатель выдерживает пусковой ток устройства в 5-10 раз выше номинального тока;
тип D - автомат выдерживает пусковой ток устройства в 10-12 раз выше номинального тока.
Пусковой ток - это ток, который появляется при подключении к электрической цепи какого-либо электропотребителя. Качественный автоматический выключатель должен распознать слишком большой ток и своевременно разорвать электрическую цепь. Широкий выбор недорогих автоматических выключателей различных типов позволяет их устанавливать как в квартирных щитках, так и в вводно- распределительных щитах заводов, а также для любого количества электропотребителей. При выборе недорогого автоматического выключателя для достижения максимально полной защиты электрической цепи важно учесть всех подключенных электропотребителей. Также при выборе качественного автоматического выключателя учитывается и предельная отключающая способность выключателя, чтобы при больших токах короткого замыкания автомат смог разомкнуть контакты.
Основные технические характеристики автоматических выключателей CHINT Electric серии DZ47-60
| Номинальное напряжение изоляции Ui, В | 500 |
|
Номинальное напряжение Ue, В |
230/400 |
| Номинальная частота, Гц | 50/60 |
| Номинальный ток In, А | 1...63 |
| Характеристики срабатывания электромагнитного расцепителя | B, C, D |
| Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 4 |
| Номинальная отключающая способность, кА | 4.5 |
| Электрическая износостойкость | 4000 |
| Механическая износостойкость | 20000 |
| Степень защиты | IP20 |
| Рабочая температура, °С | -25...+40 |
| Температура хранения, °С | -25...+70 |
Таблица для выбора автоматического выключателя по артикулу
Автоматические выключатели DZ47-60, характеристика B
|
Номинальный ток In |

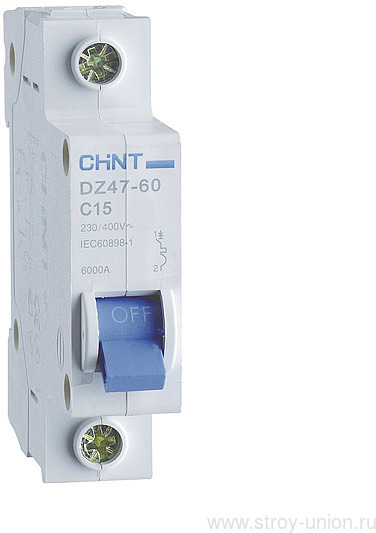

1-полюсный |

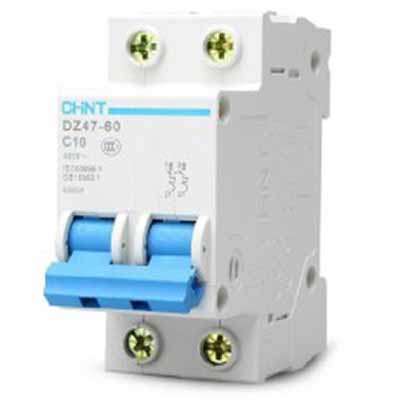

2-полюсный |

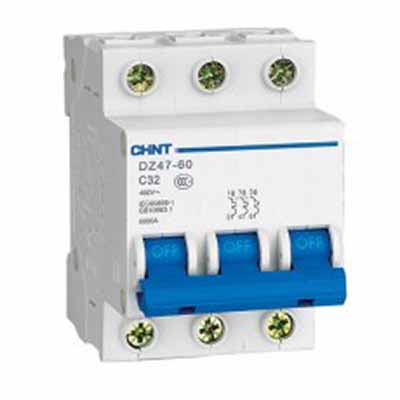

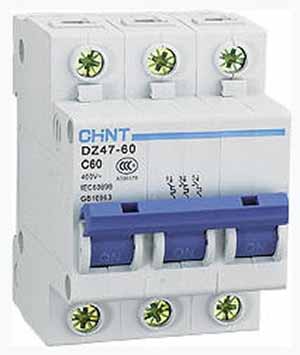

3-полюсный |
4-полюсный |
||||
|
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул |
Типовое обозначение |
Артикул | |
|
1A |
DZ47-60 1P B1 |
188085 |
DZ47-60 2P B1 | 188098 | DZ47-60 3P B1 | 188111 | DZ47-60 4P B1 | 188124 |
| 2A | DZ47-60 1P B2 | 188086 | DZ47-60 2P B2 | 188099 | DZ47-60 3P B2 | 188112 | DZ47-60 4P B2 | 188125 |
| 3A | DZ47-60 1P B3 | 188087 | DZ47-60 2P B3 | 188100 | DZ47-60 3P B3 | 188113 | DZ47-60 4P B3 | 188126 |
| 4A | DZ47-60 1P B4 | 188088 | DZ47-60 2P B4 | 188101 | DZ47-60 3P B4 | 188114 | DZ47-60 4P B4 | 188127 |
| 5A | DZ47-60 1P B5 | 188089 | DZ47-60 2P B5 | 188102 | DZ47-60 3P B5 | 188115 | DZ47-60 4P B5 | 188128 |
| 6A | DZ47-60 1P B6 | 188090 | DZ47-60 2P B6 | 188103 | DZ47-60 3P B6 | 188116 | DZ47-60 4P B6 | 188129 |
| 10A | DZ47-60 1P B10 | 188091 | DZ47-60 2P B10 | 188104 | DZ47-60 3P B10 | 188117 | DZ47-60 4P B10 | 188130 |
| 16A | DZ47-60 1P B16 | 188093 | DZ47-60 2P B16 | 188106 | DZ47-60 3P B16 | 188119 | DZ47-60 4P B16 | 188132 |
| 20A | DZ47-60 1P B20 | 188094 | DZ47-60 2P B20 | 188107 | DZ47-60 3P B20 | 188120 | DZ47-60 4P B2 | 188133 |
| 25A | DZ47-60 1P B25 | 188095 | DZ47-60 2P B25 | 188108 | DZ47-60 3P B25 | 188121 | DZ47-60 4P B25 | 188134 |
| 32A | DZ47-60 1P B32 | 188096 |
DZ47-60 2P B32 |
188109 | DZ47-60 3P B32 | 188122 | DZ47-60 4P B32 | 188135 |
| 40A | DZ47-60 1P B40 | 188097 | DZ47-60 2P B40 | 188110 | DZ47-60 3P B40 | 188123 | DZ47-60 4P B40 | 188136 |
| 50A | DZ47-60 1P B50 | 188707 | DZ47-60 2P B50 | 188733 | DZ47-60 3P B50 | 188624 | DZ47-60 4P B50 | 188640 |
| 63A | DZ47-60 1P B63 | 188709 | DZ47-60 2P B63 | 188741 | DZ47-60 3P B63 | 188626 | DZ47-60 4P B63 | 188642 |
Автоматические выключатели DZ47-60, характеристика C
|
Номинальный ток In |
1-полюсный |
2-полюсный |
3-полюсный |
4-полюсный |
||||
| Типовое обозначение | Артикул | Типовое обозначение | Артикул | Типовое обозначение | Артикул | Типовое обозначение | Артикул | |
|
1A |
DZ47-60 1P C1 |
187982 |
DZ47-60 2P C1 | 187984 | DZ47-60 3P C1 | 187986 | DZ47-60 4P C1 | 187988 |
| 2A | DZ47-60 1P C2 | 188006 | DZ47-60 2P C2 | 188008 | DZ47-60 3P C2 | 188010 | DZ47-60 4P C2 | 188012 |
| 3A | DZ47-60 1P C3 | 188022 | DZ47-60 2P C3 | 188024 | DZ47-60 3P C3 | 188026 | DZ47-60 4P C3 | 188028 |
| 4A | DZ47-60 1P C4 | 188038 | DZ47-60 2P C4 | 188040 | DZ47-60 3P C4 | 188042 | DZ47-60 4P C4 | 188044 |
| 5A | DZ47-60 1P C5 | 188054 | DZ47-60 2P C5 | 188056 | DZ47-60 3P C5 | 188058 | DZ47-60 4P C5 | 188060 |
| 6A | DZ47-60 1P C6 | 188078 | DZ47-60 2P C6 | 188080 | DZ47-60 3P C6 | 188082 | DZ47-60 4P C6 | 188084 |
| 10A | DZ47-60 1P C10 | 187958 | DZ47-60 2P C10 | 187960 | DZ47-60 3P C10 | 187962 | DZ47-60 4P C10 | 187964 |
| 16A | DZ47-60 1P C16 | 187974 | DZ47-60 2P C16 | 187976 | DZ47-60 3P C16 | 187978 | DZ47-60 4P C16 | 187980 |
| 20A | DZ47-60 1P C20 | 187990 | DZ47-60 2P C20 | 187992 | DZ47-60 3P C20 | 187994 | DZ47-60 4P C20 | 187996 |
| 25A | DZ47-60 1P C25 | 187998 | DZ47-60 2P C25 | 188000 | DZ47-60 3P C25 | 188002 | DZ47-60 4P C25 | 188004 |
| 32A | DZ47-60 1P C32 | 188014 | DZ47-60 2P C32 | 188016 | DZ47-60 3P C32 | 188018 | DZ47-60 4P C32 | 188020 |
| 40A | DZ47-60 1P C40 | 188030 | DZ47-60 2P C40 | 188032 | DZ47-60 3P C40 | 188033 | DZ47-60 4P C40 | 188035 |
| 50A | DZ47-60 1P C50 | 188046 | DZ47-60 2P C50 | 188048 | DZ47-60 3P C50 | 188050 | DZ47-60 4P C50 | 188052 |
| 63A | DZ47-60 1P C63 | 188070 | DZ47-60 2P C63 | 188072 | DZ47-60 3P C63 | 188074 | DZ47-60 4P C63 | 188076 |
Автоматические выключатели DZ47-60, характеристика D
|
Номинальный ток In |
1-полюсный |
2-полюсный |
3-полюсный |
4-полюсный |
||||
| Типовое обозначение | Артикул | Типовое обозначение | Артикул | Типовое обозначение | Артикул | Типовое обозначение | Артикул | |
|
1A |
DZ47-60 1P D1 |
187981 |
DZ47-60 2P D1 |
187983 |
DZ47-60 3P D1 |
187985 |
DZ47-60 4P D1 |
187987 |
| 2A |
DZ47-60 1P D2 |
188005 |
DZ47-60 2P D2 |
188007 |
DZ47-60 3P D2 |
188009 |
DZ47-60 4P D2 |
188011 |
| 3A |
DZ47-60 1P D3 |
188021 |
DZ47-60 2P D3 |
188023 |
DZ47-60 3P D3 |
188025 |
DZ47-60 4P D3 |
188027 |
| 4A |
DZ47-60 1P D4 |
188037 |
DZ47-60 2P D4 |
188039 |
DZ47-60 3P D4 |
188041 |
DZ47-60 4P D4 |
188043 |
| 5A |
DZ47-60 1P D5 |
188053 |
DZ47-60 2P D5 |
188055 |
DZ47-60 3P D5 |
188057 |
DZ47-60 4P D5 |
188059 |
| 6A |
DZ47-60 1P D6 |
188077 |
DZ47-60 2P D6 |
188079 |
DZ47-60 3P D6 |
188081 |
DZ47-60 4P D6 |
188083 |
| 10A |
DZ47-60 1P D10 |
187957 |
DZ47-60 2P D10 |
187959 |
DZ47-60 3P D10 |
187961 |
DZ47-60 4P D10 |
187963 |
| 16A |
DZ47-60 1P D16 |
187973 |
DZ47-60 2P D16 |
187975 |
DZ47-60 3P D16 |
187977 |
DZ47-60 4P D16 |
187979 |
| 20A |
DZ47-60 1P D20 |
187989 |
DZ47-60 2P D20 |
187991 |
DZ47-60 3P D20 |
187993 |
DZ47-60 4P D20 |
187995 |
| 25A |
DZ47-60 1P D25 |
187997 |
DZ47-60 2P D25 |
187999 |
DZ47-60 3P D25 |
188001 |
DZ47-60 4P D25 |
188003 |
| 32A |
DZ47-60 1P D32 |
188013 |
DZ47-60 2P D32 |
188015 |
DZ47-60 3P D32 |
188017 |
DZ47-60 4P D32 |
188019 |
| 40A |
DZ47-60 1P D40 |
188029 |
DZ47-60 2P D40 |
188031 |
DZ47-60 3P D40 |
188032 |
DZ47-60 4P D40 |
188034 |
| 50A |
DZ47-60 1P D50 |
188045 |
DZ47-60 2P D50 |
188047 |
DZ47-60 3P D50 |
188049 |
DZ47-60 4P D50 |
188051 |
| 63A |
DZ47-60 1P D63 |
188069 |
DZ47-60 2P D63 |
188071 |
DZ47-60 3P D63 |
188073 |
DZ47-60 4P D63 |
188075 |
