DZ158

Вы можете оформить заказ на данный товар, включив его в заявку нашим менеджерам.

Добавить в заказ

Описание

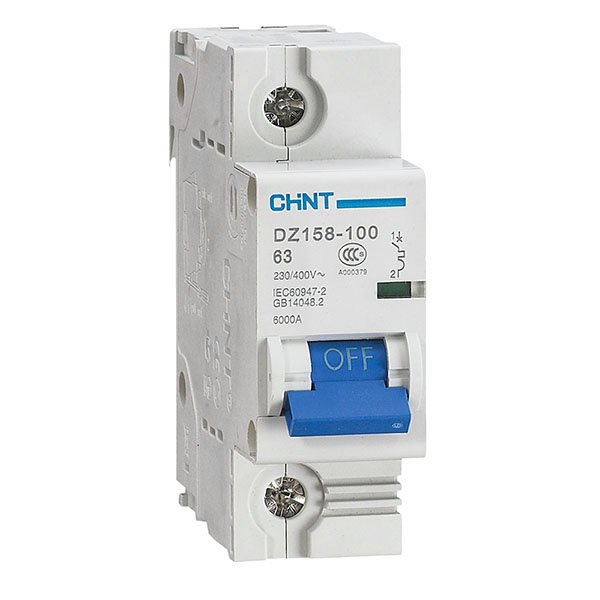

Электрические автоматические выключатели CHINT Electric серии DZ158 обеспечивают защиту распределительных и групповых цепей от перегрузок и токов короткого замыкания. Качественные автоматические выключатели этой серии можно устанавливать в жилых домах, а также в различных областях промышленности, от вводно-распределительных щитов жилых помещений и административных зданий  до заводов. Автоматические выключатели имеют небольшой вес, высокую размыкающую способность, надежное срабатывание, быстрое отключение. Электрические автоматические выключатели крепятся на монтажной рейке. Детали и корпус автоматических  выключателей данной серии изготовлены из долговечного жаростойкого и ударопрочного пластика. Качественные автоматические выключатели предназначены для защиты от перегрузки и короткого замыкания цепей переменного тока. Электрические автоматические выключатели представлены с номинальной частотой 50/60 Гц с напряжением 230/400В - однополюсный, 400 В - двухполюсный и 400 В - трех и четырехполюсный. Качественные автоматические выключатели CHINT Electric серии DZ158 также используются для нечастого включения и отключения цепей питания оборудования и освещения.

Основные технические характеристики автоматических выключателей CHINT Electric серии DZ158

Номинальное напряжение изоляции Ui, В 500

Номинальное напряжение Ue, В

230/400
Номинальная частота, Гц 50/60
Номинальный ток In, А 63-125
Характеристики срабатывания электромагнитного расцепителя 8-12 In
Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ 4
Номинальная отключающая способность, кА 10
Электрическая износостойкость

1500 (In=63A, 80A, 100A)

1000 (In=125A)

Механическая износостойкость

8500 (In=63A, 80A, 100A)

 7000 (In=125A)

Степень защиты IP20
Рабочая температура, °С -25...+40
Температура хранения, °С -25...+70

Таблица для выбора  автоматического выключателя по артикулу

 Номинальный

ток In

1-полюсный

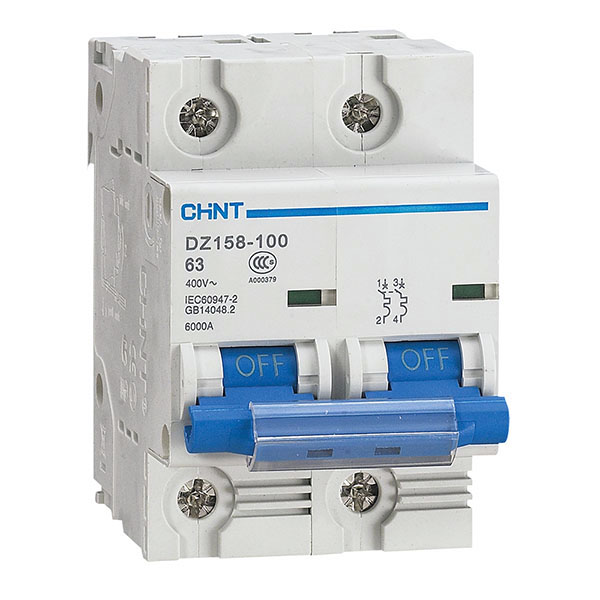

2-полюсный

Типовое обозначение Артикул Типовое обозначение Артикул

  63A

 DZ158-125 1P 63A

158088

DZ158-125 2P 63A 158091
80A

DZ158-125 1P 80A

158089

DZ158-125 2P 80A

158092

100A DZ158-125 1P 100A 158087  DZ158-125 2P 100A 158090

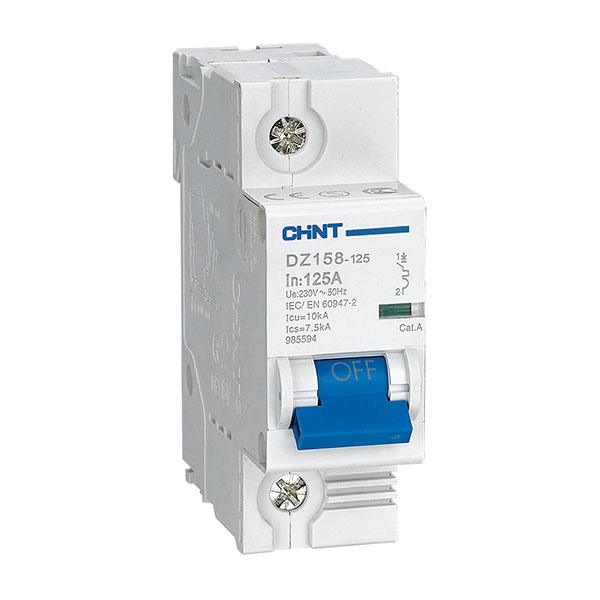

125A DZ158-125 1P 125A 158107  DZ158-125 2P 125A 158108

 Номинальный

ток In

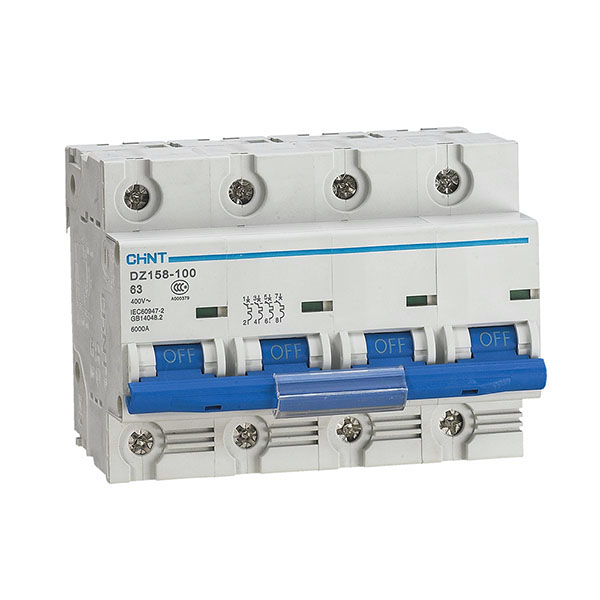

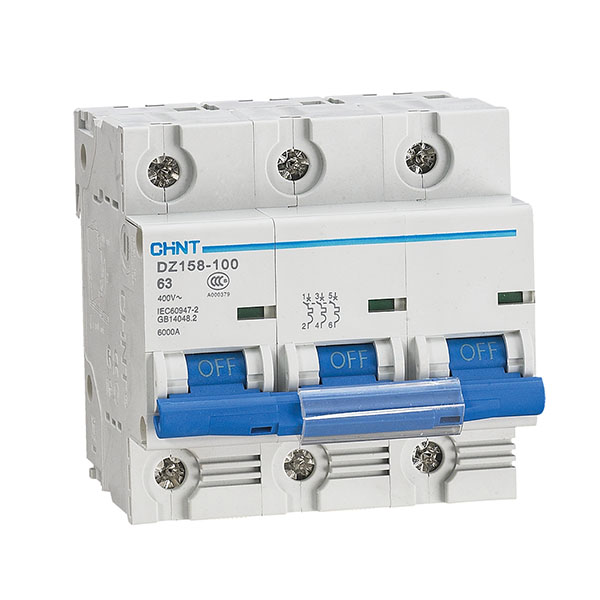

3-полюсный

4-полюсный

Типовое обозначение Артикул Типовое обозначение Артикул

  63A

 DZ158-125 3P 63A 158094 DZ158-125 4P 63A 158097
80A  DZ158-125 3P 80A 158095 DZ158-125 4P 80A 158098
100A DZ158-125 3P 100A 158093 DZ158-125 4P 100A 158096
125A DZ158-125 3P 125A 158109 DZ158-125 4P 125A 158110
